自动化工具基于模型的测试 (Model-based Testing)，希望大家能给一些建议

Never_More · 2019年03月11日 · 最后由 Xuebing Du 回复于 2020年06月09日 · 9192 次阅读

本帖已被设为精华帖！

最近了解到了 MBT，结合项目开发了个框架，不知道称不称得上是 MBT。

刚开始弄，文档也还很简陋，希望大家能给一些建议

项目地址：https://github.com/CXingL/MBT_CX

MBT_CX

MBT (Model-based testing) 基于模型测试

概念：

属于一种测试方法：利用模型自动产生测试用例/测试套件，然后执行测试。

以百度搜索为例：

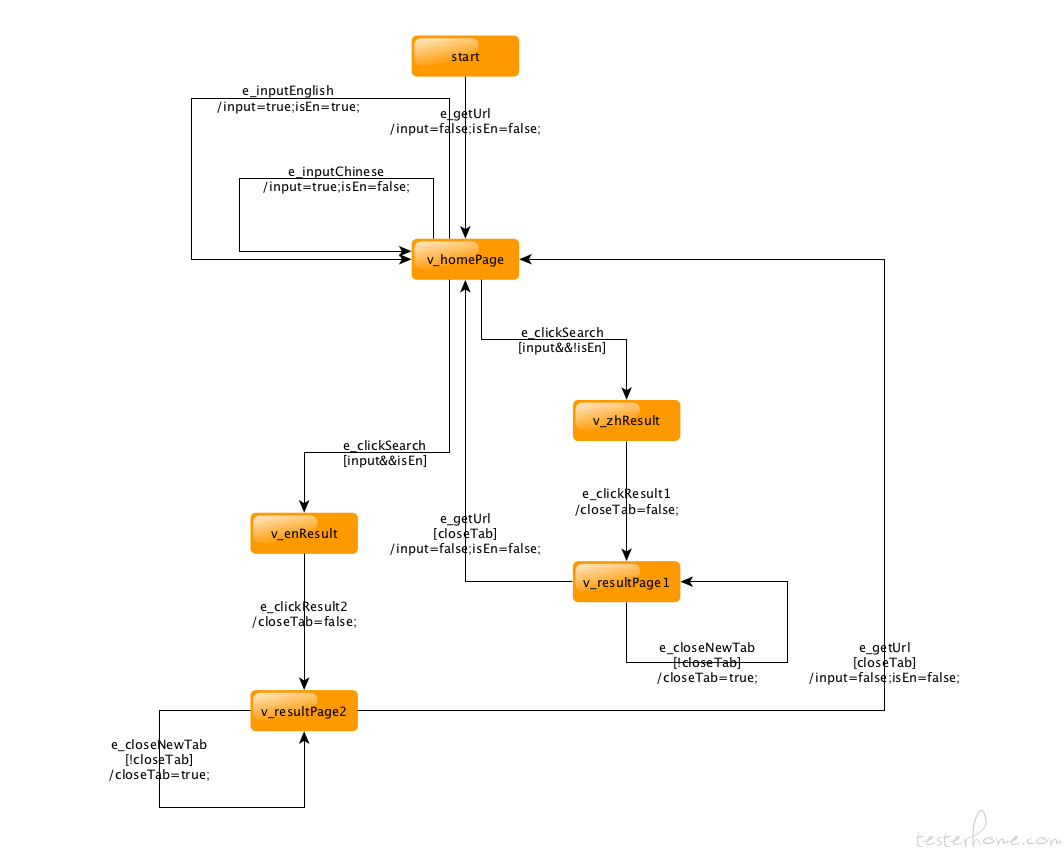

制作模型图（建模方法请查看 graphwalker 建模规则 http://graphwalker.github.io/yed_model_syntax/ ），然后将模型图文件放入 model 文件夹下：

在 MBT 目录下执行 python3 run_model.py -t model/example.graphml 检查模型图是否正确，确认没有报错或者死循环；
然后执行 python3 run_model.py -f model/example.graphml，会在 page_script 目录下生成一个 example_web.py（模型图文件名_测试平台.py）的文件

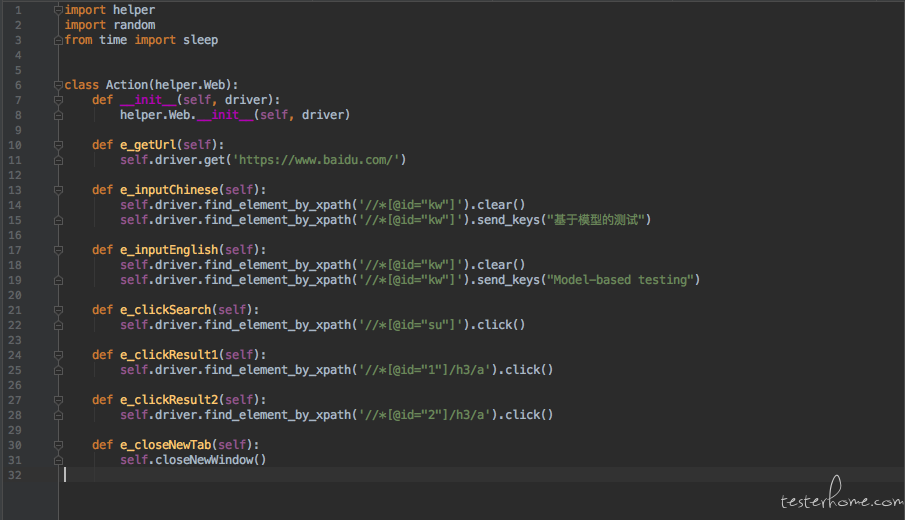

打开上一步生成的 py 文件，按 selenium 规则完成脚本：

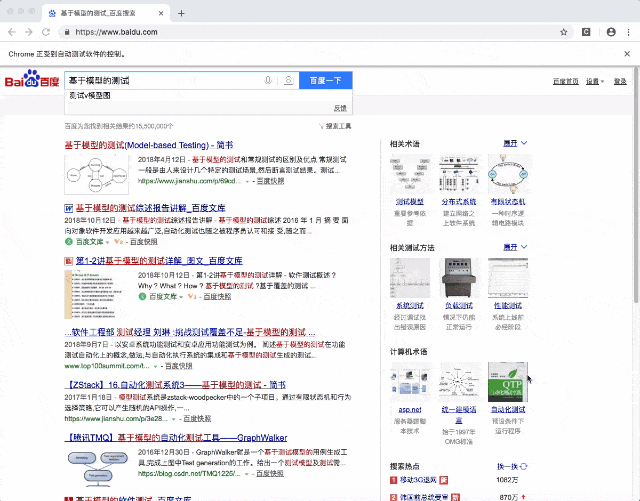

脚本完成后，在 MBT 目录下执行 pytest 开始测试，测试效果：

执行测试前可以先打开 test_main.py 文件进行一些简单的设置，例如设置运行浏览器、测试的执行速度、测试文件较多时，可以在 test_main 中选择跳过一些测试等

测试完成后，在 report 目录下会生成测试报告，打开 report.html 即可查看本次测试结果。

运行环境：

1. yEd 下载（非必须）：

查看和编辑模型图的软件，模型图文件全部在 model 文件夹下，后缀为 .graphml 的文件
下载地址： https://www.yworks.com/downloads - yEd
也可以在线使用：https://www.yworks.com/yed-live/

2. 安装并配置 Java 环境（必须）：

安装并配置 Java 环境，推荐 Java8

3. python3（必须）：

安装并配置 Python3 环境

4. jq（必须）：

命令行 json 处理工具，对 graphwalker 生成的测试用例进行筛选，安装方法：brew install jq（需要先安装 brew）。其它安装方法请查看官方文档：https://stedolan.github.io/jq/

5. selenium 环境（web 端测试必须，Android、 iOS 非必须）：

selenium：浏览器自动测试工具，安装 Python3 后在终端输入 pip3 install selenium 即可安装

6. chromedriver（web 端测试 Chrome 浏览器必须）:

下载 https://sites.google.com/a/chromium.org/chromedriver/downloads
将解压的 chromedriver 移动到/usr/local/bin 目录下 #### 7. Appium 环境（Android、iOS 端测试必须）：内容比较多，Android 和 iOS 不同，具体请查看 Appium 官方文档安装： http://appium.io/docs/en/about-appium/getting-started/ #### 8. 在 MBT 目录下执行 pip3 install -r requirements.txt 安装框架中所用到的库

使用

Web 端：

修改 test_main.py 中的内容，调整一些测试参数和选择要测试的内容等（不需要执行的测试取消 @pytest.mark.skip("nothing") 的注释即可）
在 MBT 文件夹下执行：pytest 开始测试
测试完成后在 report 文件夹下会生成本次的测试报告

Android、iOS 端：

连接 Android、iOS 设备或模拟器，Android 准备好 REVINYL 测试 apk，iOS 安装好 REVINYL
启动 Appium 服务
修改 test_main.py 中的内容，调整一些测试参数和选择要测试的内容（ Android 将测试 apk 放入 application 文件夹下，并将 test_main.py 中的 app 修改为 apk 的名字）
在 MBT 文件夹下执行：pytest 开始测试
测试完成后在 report 文件夹下会生成本次的测试报告

其它

iOS 使用中如果出现报错类似：

E selenium.common.exceptions.WebDriverException: Message: An unknown server-side error occurred while processing the command. Original error: Error Domain=com.facebook.WebDriverAgent Code=1 "The element '"Cancel" Button' is not visible on the screen and thus is not interactable" UserInfo={NSLocalizedDescription=The element '"Cancel" Button' is not visible on the screen and thus is not interactable}

应该是 appium 的 bug，解决办法：尝试升级 Appium 或者 iOS 版本，具体见：
https://github.com/facebook/WebDriverAgent/issues/914

@pytest.mark.skip("nothing") 会跳过该测试，测试中注释掉即可

55 个赞

如果觉得我的文章对您有用，请随意打赏。您的支持将鼓励我继续创作！

打赏支持

共收到 36 条回复时间点赞

槽神 #1 · 2019年03月11日

赞，先马克一下，抽空再看

reviewtiger #2 · 2019年03月11日

yca #3 · 2019年03月11日

有意思,赞,先 M 一下

扫地僧 #4 · 2019年03月11日

思路很好，我是觉得能生成测试用例就很好，生成自动化脚本反而限制了应用场景

zhangzhao_lenovo #5 · 2019年03月11日

这个 model 是手动建立的？

陈恒捷将本帖设为了精华贴 03月12日 00:05

陈恒捷 #7 · 2019年03月12日

加精理由：不仅分享 MBT 生成用例，而且还开源，值得鼓励。

陈恒捷 #8 · 2019年03月12日

有个疑问，生成的代码里面，执行顺序是如何控制的？我看到每个路径的操作都对应创建了一个方法，但没看到把这些方法串起来部分的代码。

rywu #9 · 2019年03月12日

对

陈恒捷回复

流程是有向图解析。 graph 有几种覆盖模式

Never_More #10 · 2019年03月12日 Author

对

zhangzhao_lenovo 回复

是的

CC #10 · 2019年03月12日

有意思，有时间再看看

苏打 #12 · 2019年03月12日

这思路满有意思

avenn #13 · 2019年03月12日

赞一下分享精神。
我们团队也有 MBT 的想法。结合测试理论来看，应该有好几种方式，在实际项目中一般会结合使用。
例如流程图、状态机、正交或者 pairs、边界值和等价类等，我们希望能做出一个平台能够综合这几种方式。

avenn #14 · 2019年03月12日

发一篇参考文档：http://mit.bme.hu/~micskeiz/pages/modelbased_testing.html

Never_More #15 · 2019年03月12日 Author

对

avenn 回复

这个好专业

匿名 #16 · 2019年03月12日

@Never_More MBT 我一直有一点疑问，就是如何根据 M 生成用例脚本？这期间所做的工作相对直接写脚本性价比如何，即解决什么问题的时候 MBT 有优势，解决什么问题的时候直接写脚本强？

回归到你的代码，我看了一下，你生成的测试脚本中，以下元素定位部分的代码需要再另外处理完成么，比如手工？

class Action(helper.Web):
    def __init__(self, driver):
        helper.Web.__init__(self, driver)

    def e_getUrl(self):
        self.driver.find_element_by_xpath('').click()

    def e_inputEnglish(self):
        self.driver.find_element_by_xpath('').clear()
        self.driver.find_element_by_xpath('').send_keys()

    def e_inputChinese(self):
        self.driver.find_element_by_xpath('').clear()
        self.driver.find_element_by_xpath('').send_keys()

    def e_clickSearch(self):
        self.driver.find_element_by_xpath('').click()

    def e_clickResult1(self):
        self.driver.find_element_by_xpath('').click()

    def e_closeNewTab(self):
        self.driver.find_element_by_xpath('').click()

    def e_clickResult2(self):
        self.driver.find_element_by_xpath('').click()

虚心求教，望指点哈。另外，代码中有一些错误，这里不一一说明，稍后在 github 上以 issue 反馈给你吧。

simple #17 · 2019年03月13日

同楼上的问题，顺便补几个问题：

MBT 很久之前就出现了，之所以迟迟没有落地，是因为无法控制用例爆炸的问题，请问目前是不是出现了新的模型可以有效减少用例数量呢？（在没有人为干预的情况下）
对于自动生成的操作，请问期望结果该如何去有效匹配？
对于模型本身的准确性是否有理论或其他方式来验证？

haleli #17 · 2019年03月13日

对

simple 回复

这个我硕士论文研究过，应该有一定的权威性
1、空间爆炸一直无法解决
2、真正的 mbt，是看代码覆盖率
3、模型和需求的一致性，没有很好的理论来验证

匿名 #19 · 2019年03月13日

对

haleli 回复

大神的论文方便公开参考学习吗，谢谢

Never_More #20 · 2019年03月13日 Author

模型图生成用例是使用的 https://github.com/GraphWalker/graphwalker-project 这个项目的 jar 包，站在大佬的肩膀做事
目前在项目中的应用主要是在单体测试完成后，用来做流程测试和回归测试。相比于直接写脚本一是在操作上有随机性，会测出没有考虑到的操作流程，二是重复性工作比较少
脚本初步生成后，是需要人工补全元素定位，一个元素定位基本只需要写一次，所以工作量并不大，更重要的是模型图的设计

Never_More #21 · 2019年03月13日 Author

对

simple 回复

关于用例爆炸的问题，目前我们是在单体测试完成后做 MBT 测试，对单个控件就不会再测特殊输入或操作，然后再对大功能模块进行拆分，对复杂的小功能模块进行封装，尽量控制用例数量
其它问题我就回答不了了，我也才接触 MBT 半年，只用到了一点皮毛

simple #22 · 2019年03月13日

对

Never_More 回复

已经做的很不错了，期待你们更进一步的成果哦！之前我调研的时候遇到这几个问题，所以放弃了

julia0922 #23 · 2019年03月15日

MBT 基于模型测试，将更多的时间集中在用例的设计上面，方便用例评审和维护。

xiangbin li #24 · 2019年03月16日 1 个赞

也有类似的开源软件，能够生成用例，然后选择是 online 还是 offline 执行
https://github.com/intel/fMBT/

Blackstone1204 #25 · 2019年03月18日

我想到了规则引擎

opentest-oper@360.cn #26 · 2019年04月09日

android 有能生成类似 model 的开源项目么？

liloXboy #27 · 2019年04月18日

对

haleli 回复

楼主所言极是，关于你所列举的三个问题，我们在开发我们的 MBT 工具 (http://www.etestinfo.com/) 时也是遇到了极大的挑战：
1、空间爆炸一直无法解决
-- 这个问题绕不过去，但是可以使用全局优化策略，还是实用的。
2、真正的 mbt，是看代码覆盖率
-- 对于黑盒功能测试来说，倒不是看代码覆盖率，而是通过控制依赖及数据依赖来定义需求的覆盖率。
3、模型和需求的一致性，没有很好的理论来验证
-- 从需求里建立的模型如果带有原始需求的元数据，并配合跟踪矩阵使用，可以通过模型评审来基本确认其一致性。
