背景

需要实现跑步性能测试,我们的实现流程是安卓开发单写了一个类似于小熊快跑的 app,这个 app 的唯一功能是解析 gps 文件,然后快速模拟定位,然后打开某 APP 跑步模块,就可以模拟跑步了,由于在 release 版本内关闭了模拟定位的功能,只在 debug 包内支持模拟定位跑步的功能。这样实现流程就简单了。

graph TD
安装模拟GPSAPP-->传入GPS文件
传入GPS文件-->启动APP跑步模块
启动APP跑步模块-->记录手机端的性能数据
记录手机端的性能数据-->分析报告

关键点

里面涉及到几个关键实现的点,我一一列举一下。

1、启动模拟跑步 APP 和 APP 跑步模块

很久之前,写过 Appium 的自动化测试,但是这次准备用 atx。

因为之前写 iOS UI 自动化的时候接触过 atx,atx 即封装的 webdriveragent,和 uiautomator。

pip install --upgrade --pre atx --user -U

pip install opencv_contrib_python --user -U

官方文档提供了一些简便的 api,由于我只当前只关注 Android,其实我对 iOS 更熟悉,因为之前在研究 python-wda 源码的时候也有过一点点的贡献。

话不多说,上代码。

首先,在安装好 atx 以后可以检查一下环境和当前的版本:

python -m atx version
# 检查环境配置是否正常
python -m atx doctor

还好,都是正常的。

这个时候,我从 Jenkins 构建拿到了两个 APP,分别是 APPDebug 版本和模拟跑步 APP。

先用 atx 支持的命令取得 app 的包名和启动 activity 名字

举其中 GPS.apk 的例子。

python -m atx apkparse GPS.apk
{
    "version": {
        "code": "1",
        "name": "1.0"
    },
    "main_activity": "com.FakeGPXActivity",
    "package_name": "com.fakegps"
}

取到 packagename 和 activity 之后,就可以启动 app 然后进行一系列的操作了。

## 启动模拟 GPS数据app

import atx

self.driver = atx.connect()
self.driver.start_app("com.fakegps", "com.FakeGPXActivity")

2、获取手机端的内存和 PSS 值

对于如何获取手机端的性能数据,testerhome 里面有很多这方面知识的描述,我简单描述最后如何放在启动 APP 和执行点击操作的调用。

是通过异步的方式,先在启动 APP 前,初始化获取数据的线程,然后在执行操作的命令前,结束数据的获取。

因为在给 Flask 增加单元测试中,当时接触过 Python 的几个测试框架,对 Nose 最有好感,最后用例的编写是通过 Nose,启动,直接通过 nosetests 即可。

import atx
## 这里是封装的取Android性能数据的部分代码
from cpu_mem_log_thread import CpuMemLogThread

packagename = 'com.xx'
activity = 'com.xx'
packagename_gps = 'com.xxx'
activity_gps = 'com.xxx'
filename = 'perftest.log'


class test():
    def setup(self):
        self.driver = atx.connect()
        self.driver.start_app(packagename_gps, activity_gps)
        self.driver.sleep(5)
        self.driver.start_app(packagename, activity)
        self.log_thread = CpuMemLogThread(packagename, filename)
        self.log_thread.start()

    def teardown(self):
        self.exit_run_module()
        self.log_thread.stop = True

        self.driver.stop_app(packagename)
        self.driver.stop_app(packagename_gps)

    def exit_run_module(self):
        self.driver.click_exists(resourceId='running_button_change_mode_to_normal')

        self.driver(resourceId='pause_button').long_click()

        if self.driver(resourceId='finish_button').exists:
            self.driver(resourceId='finish_button').click()
        else:
            raise Exception(u"出错了,没有结束按钮")

        # print self.driver.dump_view()
        self.driver(text=u'确定').click()

    def test_run(self):
        self.driver.sleep(5)

        self.driver.click_exists(text=u'运动')
        self.driver.sleep(2)
        self.driver.click_exists(text=u'继续')
        self.driver.sleep(5)
        if self.driver(resourceId='running_button_change_mode_to_normal').exists:
            self.driver.click_exists(resourceId='running_button_change_mode_to_normal')
        else:
            raise Exception(u"出错了,不在跑步地图界面")

        # 这里我们默认让app模拟跑3个小时
        self.driver.sleep(10800)
        self.driver.screenshot('run_end.png')

nose 执行的时候会先调用执行 setup,在用例结束执行之后,会调用 teardown,所以把 setup 中放入了启动 APP 应用和开始执行性能数据抓取的动作,而在 teardown 中放入先停止执行性能数据抓取操作,最后 stop app 之前启动的 APP。

具体的执行命令是:

nosetests -v run.py --with-xunit

3、跑步性能测试的报告

单独配置了一个 html 模板,然后解析 nosetests.xml,加上截屏和 perf.log,作为数据参数。

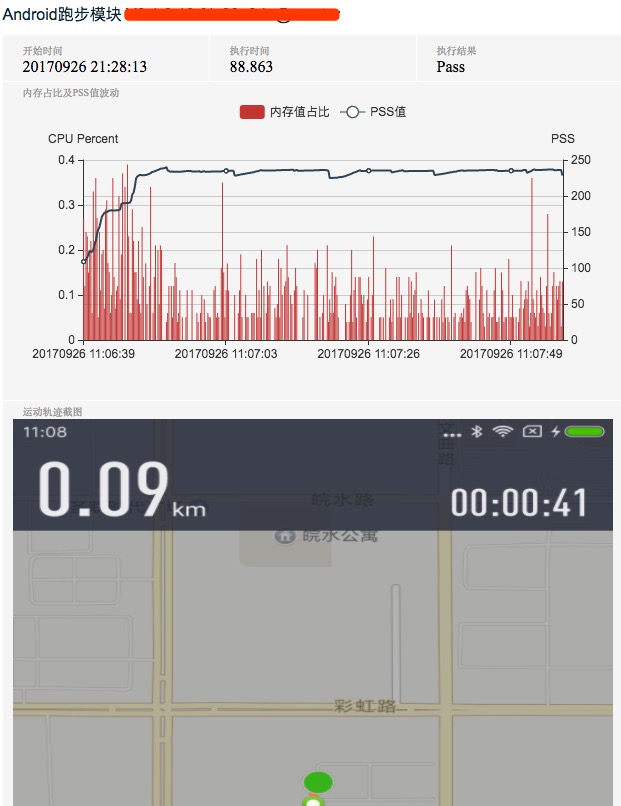

然后通过 jinja2 传入 html 模板,然后生成报告,最后报告的样式如下:

后续

当我真正把这套流程部署在 Jenkins 上的 slave 以后,总是会出现,手机和 mac 连接不稳定的情况出现,当我都要放弃的时候,@codeskyblue提出已经升级了uiautomator2, 运行更加稳定同时也支持无线连接,也的确不在想重新配置 appium 环境,就用 uiautomator2 去解决 atx 稳定执行的问题

使用新的 uiautomator2 库

配置环境

git clone https://github.com/openatx/uiautomator2
cd uiautomator2

# 用当前用户权限安装
python setup.py install --user --prefix=

https://github.com/openatx/atx-agent/releaseslinux_armv7.tar.gz下载以
结尾的二进制包。绝大部分手机都是 linux-arm 架构的。

解压出 atx-agent 文件,然后打开控制台

$ adb push atx-agent /data/local/tmp
$ adb shell chmod 755 /data/local/tmp/atx-agent
# launch atx-agent in daemon mode
$ adb shell /data/local/tmp/atx-agent -d

这里的输出一定要是 0.0.3,再继续。若有问题,建议可以 adb shell 进去对 atx-agent 执行 chmod 授权操作。

由于我的手机 ip 和 mac 的网络不在同一个网段,因而需要一个 adb forward 转发操作,当然也可以直接启动手机端的 ip,不进行转发操作。

adb forward tcp:7912 tcp:7912

这个时候分别执行

adb shell 'echo $(curl -s localhost:7912/version)'

curl localhost:7912/version

显示0.0.3,说明环境已经配置好了,这个时候更新一下之前代码:

import uiautomator2
import time
from cpu_mem_log_thread import CpuMemLogThread

packagename = 'com.xx'
activity = 'com.xx'
packagename_gps = 'com.xxx'
activity_gps = 'com.xxx'
filename = 'perftest.log'


class test():
    def setup(self):

        self.driver = uiautomator2.connect('http://localhost:7912')
        self.driver.app_start(packagename_gps, activity=activity_gps)
        time.sleep(5)
        self.driver.app_start(packagename, activity=activity)
        self.log_thread = CpuMemLogThread(packagename, filename)
        self.log_thread.start()

    def teardown(self):
        self.exit_run_module()
        self.log_thread.stop = True

        self.driver.app_stop(packagename)
        self.driver.app_stop(packagename_gps)

    def exit_run_module(self):
        self.driver(resourceId='running_button_change_mode_to_normal').click()

        self.driver(resourceId='pause_button').long_click()

        if self.driver(resourceId='finish_button').exists:
            self.driver(resourceId='finish_button').click()
        else:
            raise Exception(u"出错了,没有结束按钮")

        # print self.driver.dump_view()
        self.driver(text=u'确定').click()

    def test_run(self):
        time.sleep(5)
        self.driver(text=u'运动').click()
        self.driver(text=u'继续').click()
        if self.driver(resourceId='running_button_change_mode_to_normal').exists:
            self.driver(resourceId='running_button_change_mode_to_normal').click()
        else:
            raise Exception(u"出错了,不在跑步地图界面")

        # 这里我们默认让app模拟跑3个小时
        self.driver.sleep(10800)
        self.driver.screenshot('run_end.png')

可以看到运行明显稳定太多,而且 api 基本也没有变化。

由于 uiautomator2 库并不完善,之前还不支持 activity 和 packagename 启动,我也提了一个特别简单的 pr,可以支持 activity 和 packagename 启动。

最后

感谢@codeskyblue,他的分享,让我们可以这么轻便的去实现简单的页面点击操作的需求。

一直在探索 UI 自动化实现性价比高的方式,因为我们都知道,UI 自动化投入产出比是不高的。

但是我们需要找到一些特别的方式,比如某个模块,而且人工真的不好经常重复操作的行为,感觉这才是 UI 自动化可以有突破的点。
