概述

  对于 Jacoco 理想的使用场景:在测试阶段,能够实时统计手工测试的代码覆盖率情况

了解了 jacoco 的一些基本使用方法后,发现要满足这个使用场景,至少需要解决 2 个问题。

  • 类修改,带来的探针数据合并问题
  • 方法的修改,对探针数据造成的影响

下面讲讲具体问题以及解决思路

重点说明:以下实践使用普通 java 类测试,并且我所使用的是 JDK8。大于 JDK8 版本的插桩逻辑并不相同,如果是 JDK9 及以上版本,可能并不适用

问题一

  类修改,带来的探针数据合并问题

图 1

如图 1 所示,修改前的 Hello.java 文件,包含 3 个方法:A/B/C,修改后包含 4 个方法:A/B/C/D。
收集修改前 Hello 类的探针数据 (假设 A/B 方法已执行):dump1.exec
修改 Hello 中的 B 方法,然后重新收集探针数据 (假设 C/D 方法已执行):dump2.exec
dump1.exec 和 dump2.exec 的数据合并,想要合并后的覆盖率数据中包括:已被执行方法【A/C/D】,未被执行方法:【B】
合并 exec 数据使用 jacoco 的 merge 指令,merge 对于同一个类文件数据是否能合并的主要判断逻辑代码如下:

public void assertCompatibility(final long id, final String name,
            final int probecount) throws IllegalStateException {
 /**
 ////这里是我加的注释
同一个java文件,每次修改后对应生成的classId都是不一致的,
所以在这个地方就会被判断不通过,无法合并同一个java文件的统计数据
假设这里注释掉id的判断逻辑,继续往下执行
 */
        if (this.id != id) {
            throw new IllegalStateException(
                    format("Different ids (%016x and %016x).",
                            Long.valueOf(this.id), Long.valueOf(id)));
        }
        if (!this.name.equals(name)) {
            throw new IllegalStateException(
                    format("Different class names %s and %s for id %016x.",
                            this.name, name, Long.valueOf(id)));
        }
/**
////还是我加的注释
如果上面的id判断逻辑注释掉,在这里面探针数组长度的时候还是会校验失败,
Hello.java文件修改后,新增了D方法,导致Hello类文件的探针数据长度是发生了变化,这里长度校验会失败;
假设没有新增D方法,同时假设数组长度刚好一致能够合并。但同时无法过滤掉修改前(dump1.exec)B方法的统计数据
所以仅仅注释掉id的判断逻辑是行不通的
*/
        if (this.probes.length != probecount) {
            throw new IllegalStateException(format(
                    "Incompatible execution data for class %s with id %016x.",
                    name, Long.valueOf(id)));
        }
    }

通过上面的代码注释,可以看出现有的 jacoco 合并逻辑无法满足在测试环境数据合并的需求。
我的解决方案是针对同一个 java 文件,按照方法作为颗粒度,切割类对应统计的探针数组,拿到各个方法的探针数据,再依次进行对应方法的数据合并。

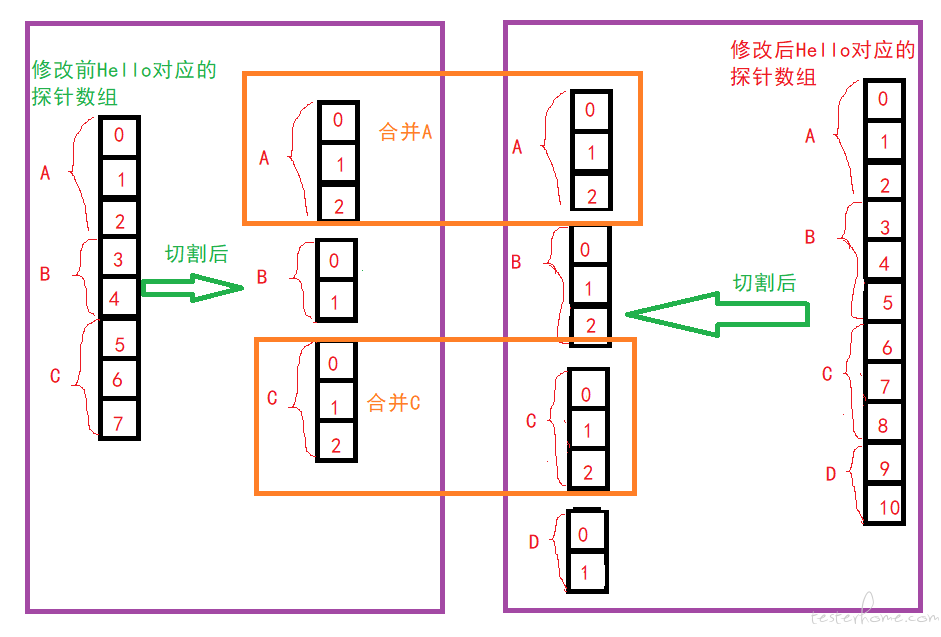

图 2

如图 2 所示,只要切割拿到修改前后对应方法的探针数据,就能实现不同 class 版本收集的覆盖率数据合并。
关于如何切割,其实通过分析 jacoco-cli 工程中 report 指令,会发现按照方法切割很简单 (也可能是我考虑的太少....)
目前我还未完成这个合并功能,仅仅是找到了按照方法切割的思路,有兴趣的可以动手实践一下。

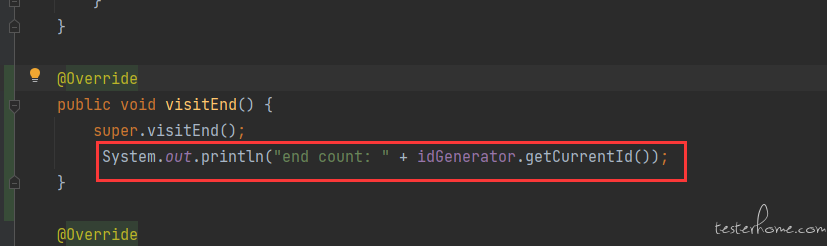

下面贴一下简单的示例代码图片:

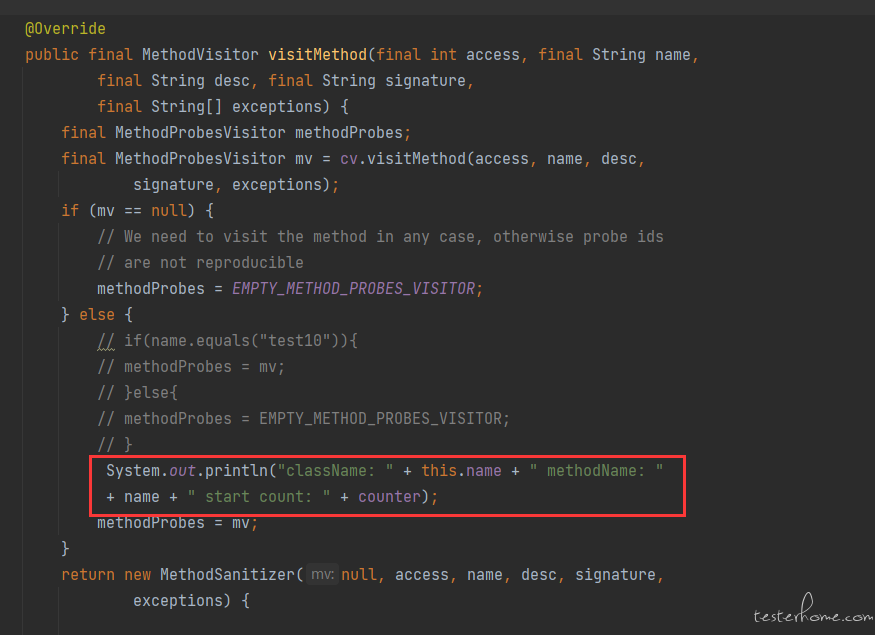

org/jacoco/core/internal/flow/ClassProbesAdapter.java

org/jacoco/core/internal/flow/MethodProbesAdapter.java

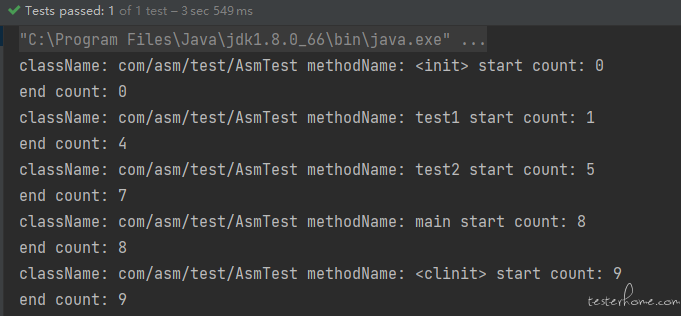

我的 demo 类输出(这是我之前测试的截图,所以输出的和上面说的 Hello 文件不太一样):

问题二

  方法的修改,对探针数据造成的影响

目前我考虑到 2 种比较常见的情况。
第一种情况:

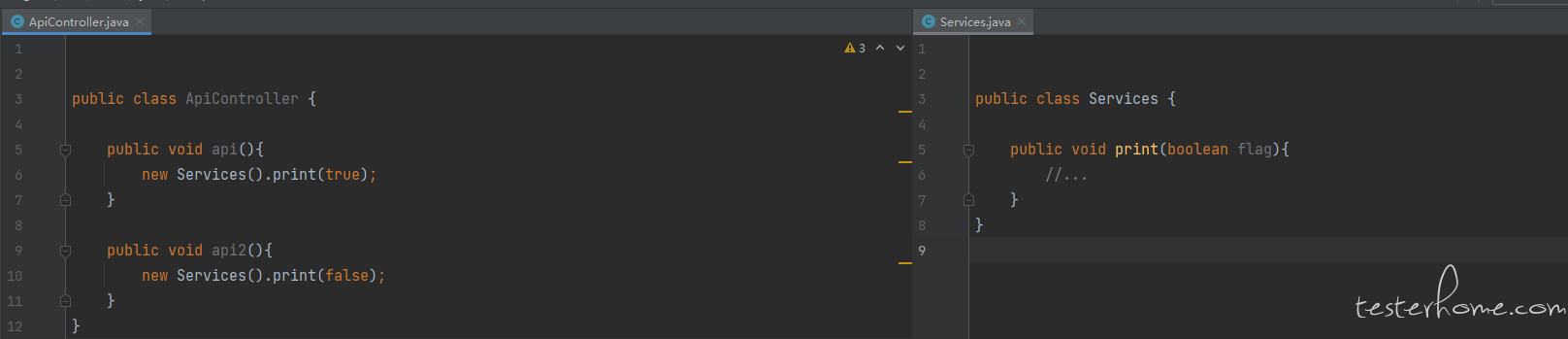

图 6

<问题描述>
如图 6 所示,ApiController 类中的 api 和 api2 方法都调用了 Services 类的 print 方法。
假设我们执行了 api 方法,在收集 (dump1.exec) 的覆盖率报告中,api 方法和 print 方法会显示已被执行。
然后修改 ApiController 类中的 api 方法,不执行任何方法,直接收集覆盖率数据 (dump2.exe)。然后合并 dump1 和 dump2,
这时候查看覆盖率报告,print 方法会显示已被执行。实际上,我认为 print 方法不应该被标记为已被执行。

<解决思路>
针对图 6 所描述的问题,利用函数调用链可以解决。api 调用了 print 方法,当 api 方法修改后,api 方法对应的覆盖率数据应被舍弃,那么 api 方法设计的整个调用链的数据都应该被舍弃

第二种情况:

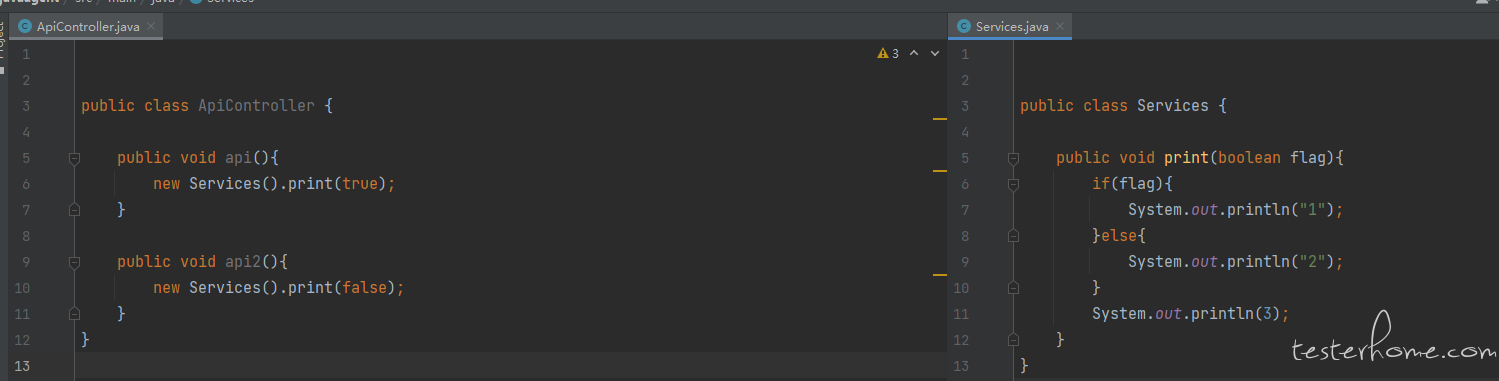

图 7

<问题描述>
如图 7 所示,api 方法会执行 print 方法的 if 代码块以及” System.out.println(3);“输出语句。
api2 会执行 print 方法的 else 代码块及” System.out.println(3);“输出语句。
假设执行 api 和 api2 方法,收集覆盖率数据 (dump1.exec);
然后修改 api 方法,不执行任何方法,收集覆盖率数据 (dump2.exec);
按照函数调用链的解决思路合并 dump1 和 dump2。
那么这时候 print 方法的覆盖数据会丢失 (因为 print 方法被 api 调用,而 api 方法又被修改过)。
我认为较理想的合并结果是:api 方法被修改了所以覆盖率数据舍弃;api2 方法未修改所以覆盖率数据保留;
print 方法中 if 代码块是被 api 方法调用,所以 if 代码块的覆盖率数据舍弃。
else 代码块是被 api2 方法调用,所以 else 代码块覆盖率数据保留。
同时输出语句” System.out.println(3);“被 api 和 api2 均调用,所以覆盖率数据应保留。

<解决思路>
从上述的问题描述可以看出,仅仅是依赖函数调用链并不能达到我们想要的目的。
我们需要知道每个方法中,每一个探针包含的代码块具体被哪个方法执行过。
这句话涉及 2 个动作:调用者是谁、并且记录下来

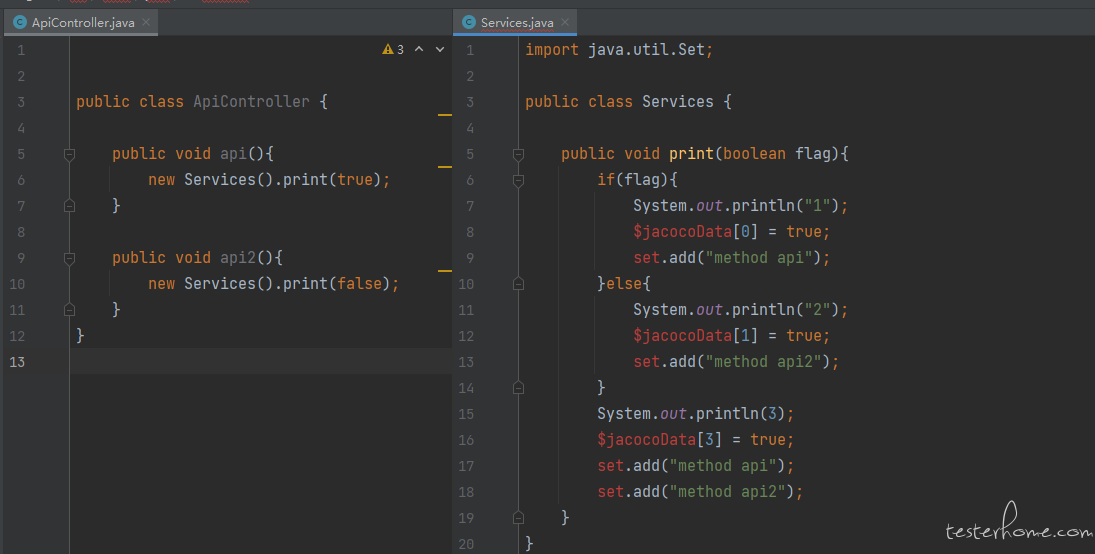

想要的效果,如下图

总结一下,针对上述 2 种情况。我们需要实现函数调用链,并且知道每个方法的调用者是谁,
并在每个探针下面记录调用者的 URI。有了解决思路,剩下的就是实现就好了。
1.先定义一个节点类

public class ChainNode {

    private String uri;
    private ChainNode preNode; //链路上一级节点
    private ChainNode calledNode;  //调用者节点
}

2.通过 ASM 在每个方法开始和结束,记录节点信息,完成函数调用链的实现

public static void addChainNode(String uri){
        ChainNode currentNode = new ChainNode();
        currentNode.setUri(uri);
        //set headNode
        if(headNode.get() == null){
            headNode.set(currentNode);
        }
        //set preNode
        if(tailNode.get() != null){
            currentNode.setPreNode(tailNode.get());
        }
        if(calledNode.get() != null){
            currentNode.setCalledNode(calledNode.get());
        }
        calledNode.set(currentNode);
        tailNode.set(currentNode);
    }

public static void setCalledNode(String uri){
        if(uri.equals(headNode.get().getUri())){
            try{
                lock.lock();
                chainsSet.add(tailNode.get());
                headNode.set(null); //多线程情况下这个其实不用set为null
                tailNode.set(null);
                calledNode.set(null);
            }finally {
                lock.unlock();
            }
        }else{
            calledNode.set(calledNode.get().getCalledNode());
        }

    }

3.在每个探针下面添加一个 Set,用来存储调用者的 URI 信息

private void createSetInitMethod(final ClassVisitor cv,
                                     final int probeCount) {
        MethodVisitor mv = cv.visitMethod(InstrSupport.INITMETHOD_ACC,
                InstrSupport.INITSETMETHOD_NAME,
                InstrSupport.INITSETMETHOD_DESC, null, null);

        mv.visitCode();

        // [$jacocoSet_ref]
        mv.visitFieldInsn(Opcodes.GETSTATIC, className,
                InstrSupport.SET_DATA_FIELD_NAME, InstrSupport.SET_DATA_FIELD_DESC);

        // [$jacocoSet_ref, $jacocoSer_ref]
        mv.visitInsn(Opcodes.DUP);

        // [$jacocoSet_ref]
        final Label alreadyInitialized = new Label();
        mv.visitJumpInsn(Opcodes.IFNONNULL, alreadyInitialized);

        mv.visitInsn(Opcodes.POP);// []

        // [data_ref]
        mv.visitFieldInsn(Opcodes.GETSTATIC, InstrSupport.CLASS_UNKONW_ERROR,
                "$jacocoAccess", InstrSupport.OBJECT_DESC);

        // [data_ref, 3]
        mv.visitInsn(Opcodes.ICONST_3);

        // [data_ref, array_ref]
        mv.visitTypeInsn(Opcodes.ANEWARRAY, "java/lang/Object");

        // set classId
        mv.visitInsn(Opcodes.DUP);// [data_ref, array_ref, array_ref]
        mv.visitInsn(Opcodes.ICONST_0);
        mv.visitLdcInsn(Long.valueOf(classId));
        mv.visitMethodInsn(Opcodes.INVOKESTATIC, "java/lang/Long", "valueOf",
                "(J)Ljava/lang/Long;", false);
        mv.visitInsn(Opcodes.AASTORE);

        // set className
        mv.visitInsn(Opcodes.DUP);
        mv.visitInsn(Opcodes.ICONST_1);
        mv.visitLdcInsn(className);
        mv.visitInsn(Opcodes.AASTORE);

        // set probeCount
        mv.visitInsn(Opcodes.DUP);
        mv.visitInsn(Opcodes.ICONST_2);
        InstrSupport.push(mv, probeCount);
        mv.visitMethodInsn(Opcodes.INVOKESTATIC, "java/lang/Integer", "valueOf",
                "(I)Ljava/lang/Integer", false);
        mv.visitInsn(Opcodes.AASTORE); // [runtimeData_ref, array_ref]

        mv.visitInsn(Opcodes.DUP_X1);

        // [array_ref, int]
        mv.visitMethodInsn(Opcodes.INVOKEVIRTUAL,
                InstrSupport.CLASS_RUNTIME_DATA, "generateCalledSetArray",
                "(Ljava/lang/Object;)Z", false);
        mv.visitInsn(Opcodes.POP);// [array_ref]

        // set array_ref = Set[]
        mv.visitInsn(Opcodes.ICONST_0); // [array_ref, 0]
        mv.visitInsn(Opcodes.AALOAD); // [obj_array_ref]

        //  [array_ref]
        mv.visitTypeInsn(Opcodes.CHECKCAST, "[Ljava/util/HashSet;");

        // [array_ref, array_ref]
        mv.visitInsn(Opcodes.DUP);

        // [array_ref]
        mv.visitFieldInsn(Opcodes.PUTSTATIC, className,
                InstrSupport.SET_DATA_FIELD_NAME,
                InstrSupport.SET_DATA_FIELD_DESC);

        // Return the class' probe array:
        if (withFrames) {
            mv.visitFrame(Opcodes.F_NEW, 0, FRAME_LOCALS_EMPTY, 1,
                    new Object[] { InstrSupport.SET_DATA_FIELD_DESC });
        }
        mv.visitLabel(alreadyInitialized);
        // []
        mv.visitInsn(Opcodes.ARETURN);

        mv.visitMaxs(Math.max(6, 2), 0); // Maximum local stack size is 2
        mv.visitEnd();

    }

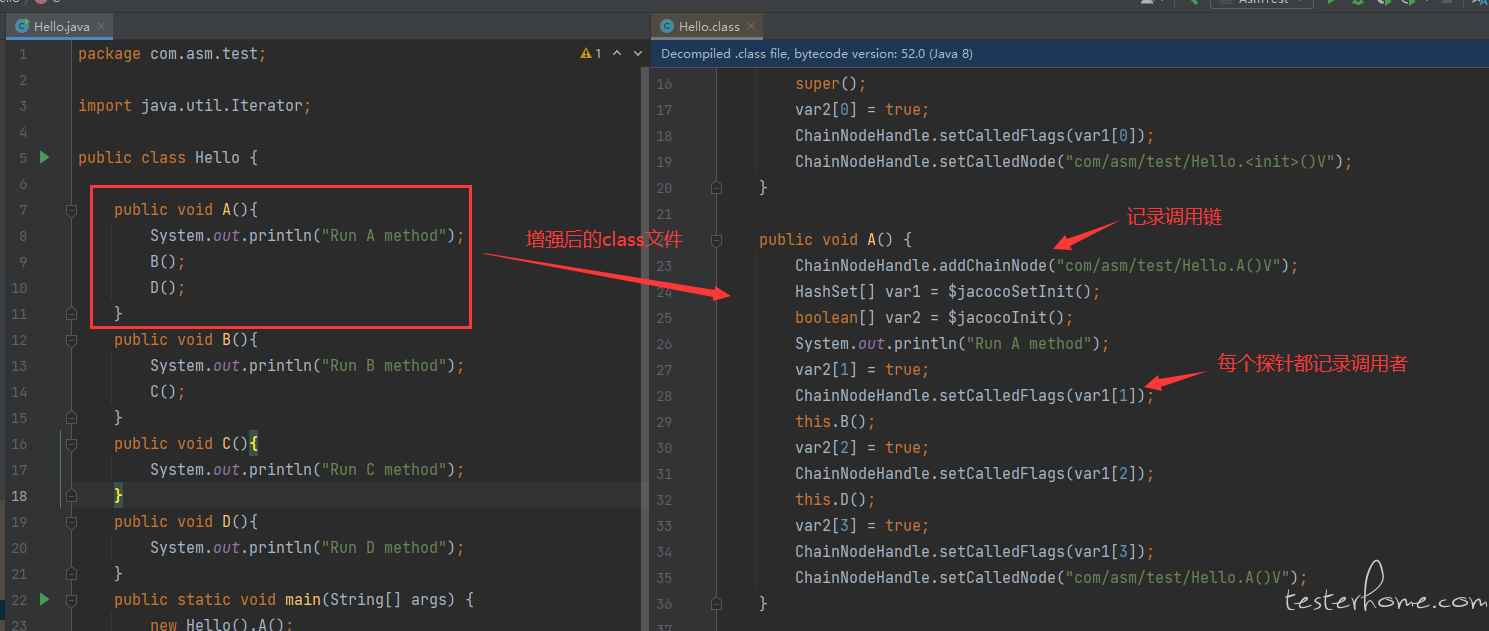

最后看一下通过修改后的 jacoco 插桩后的 class 文件:

总结

通过上述解决思路,我认为是可以解决在测试过程中覆盖率数据的合并问题。
截止到发帖,暂时还未完全实现整个功能。在这里仅提供解决思路,如果大家感兴趣,可以一起多多尝试。
上述测试的主要是普通 class 文件,对 interface,enum,abstract 并未测试,并且 jacoco 的插桩策略和 jdk 版本有关的。
不同的 jdk 版本,jacoco 插桩的策略不同,我目前尝试基于 jdk8。

===========2021-09-07 更新=============

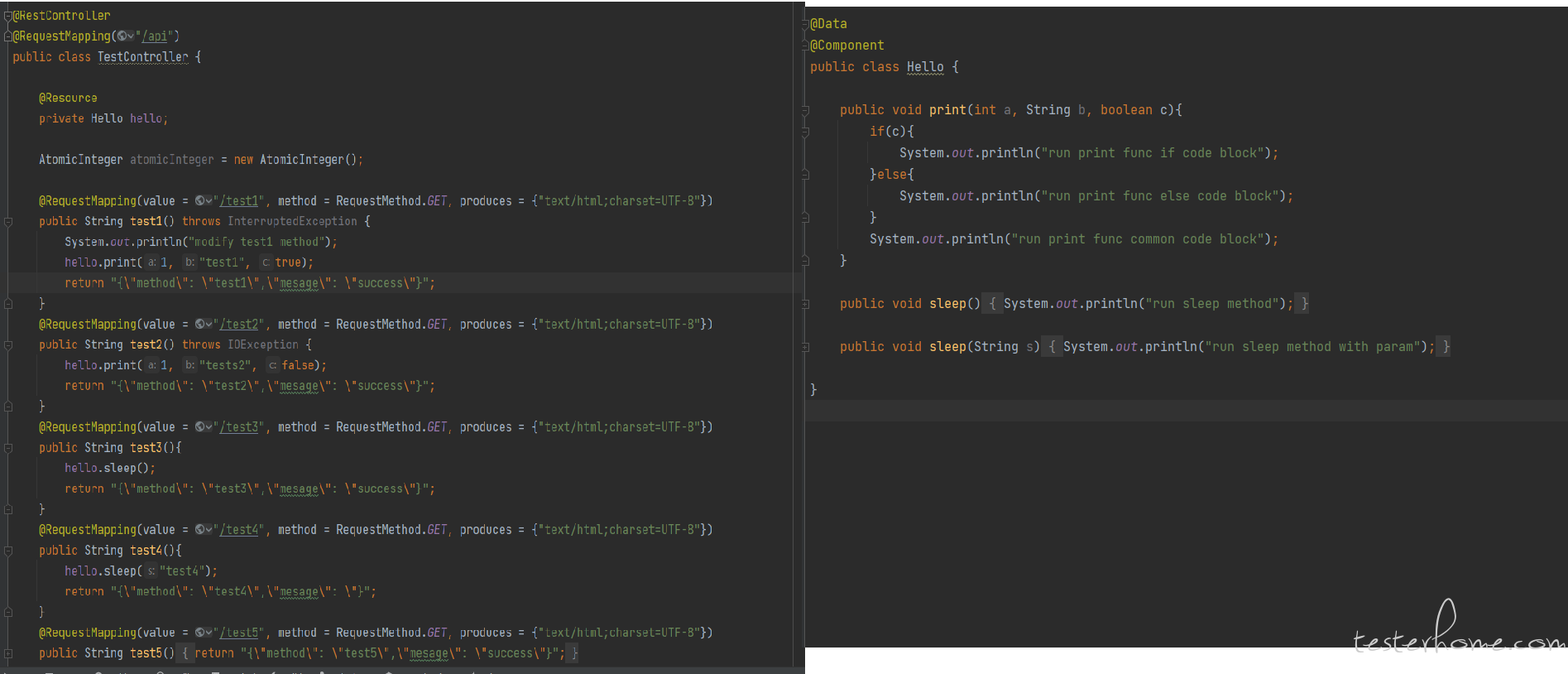

测试项目代码如下图:

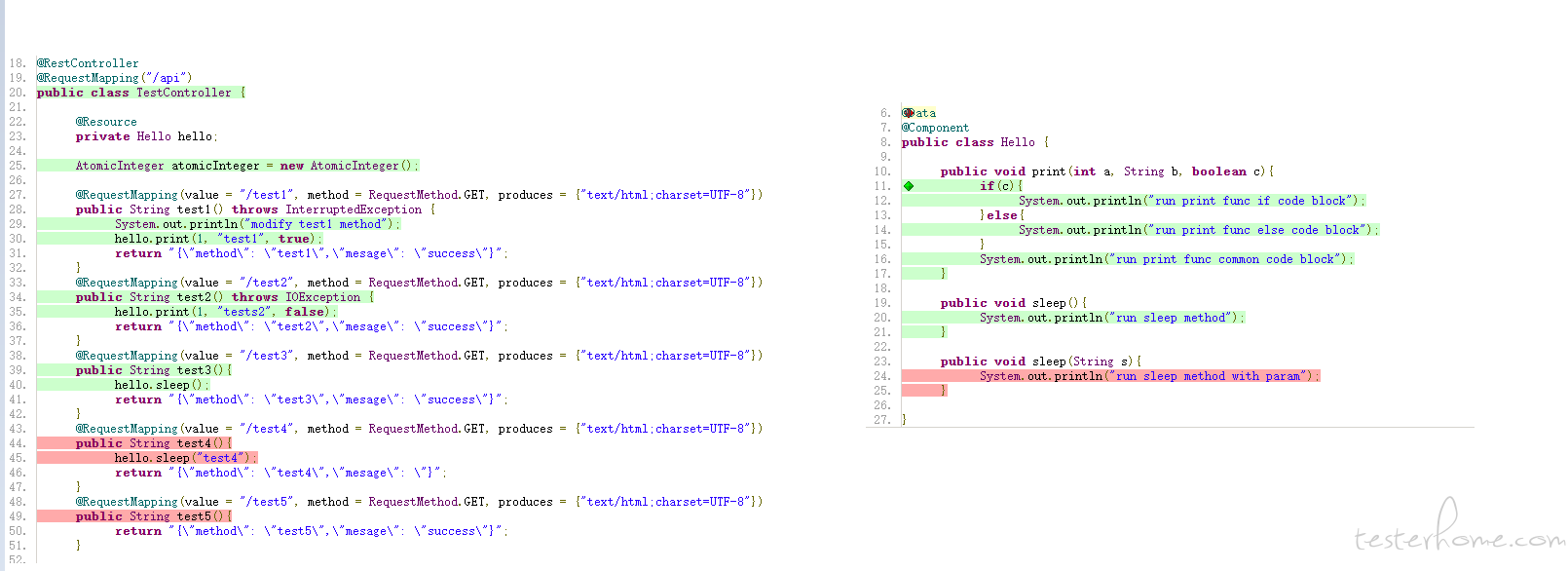

第一次提交代码。发布应用,执行 test1,2,3 方法,第一次收集的覆盖率报告

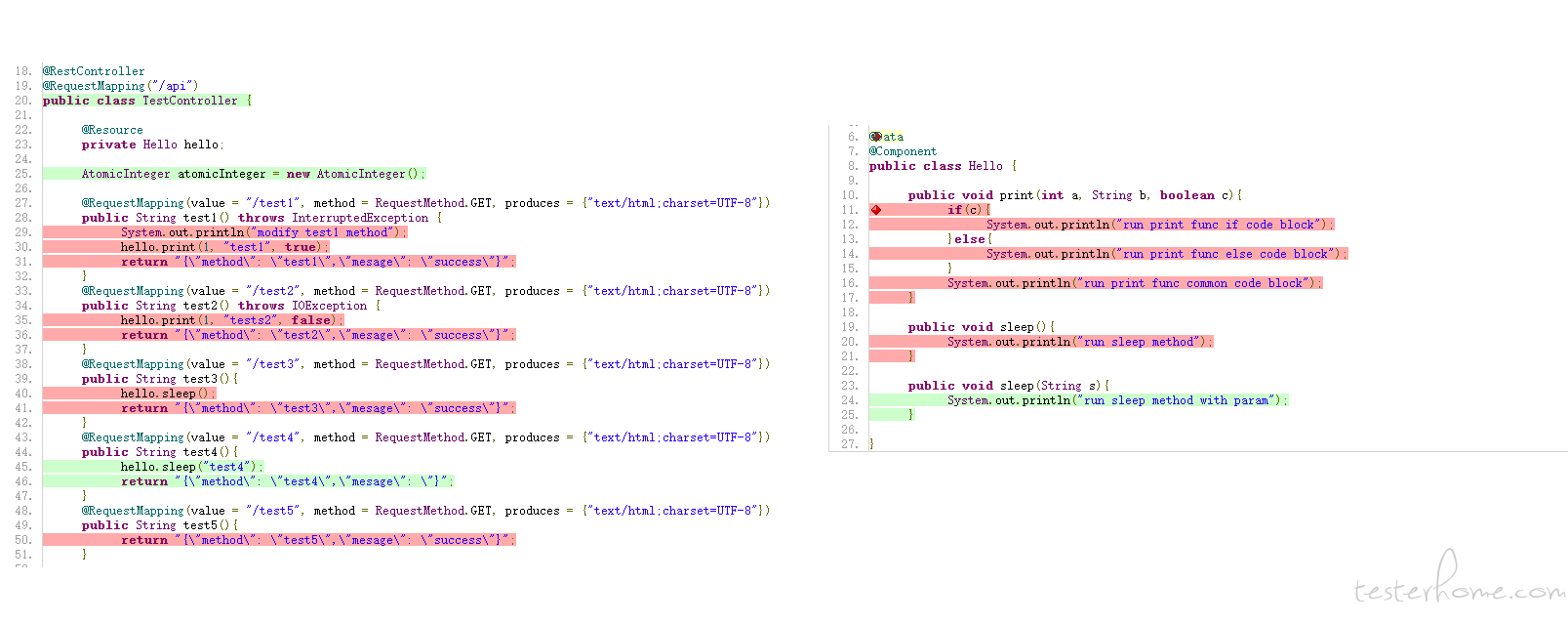

修改 test1 方法,第二次提交代码。重新发布应用,执行 test4 方法,第二次收集的覆盖率报告

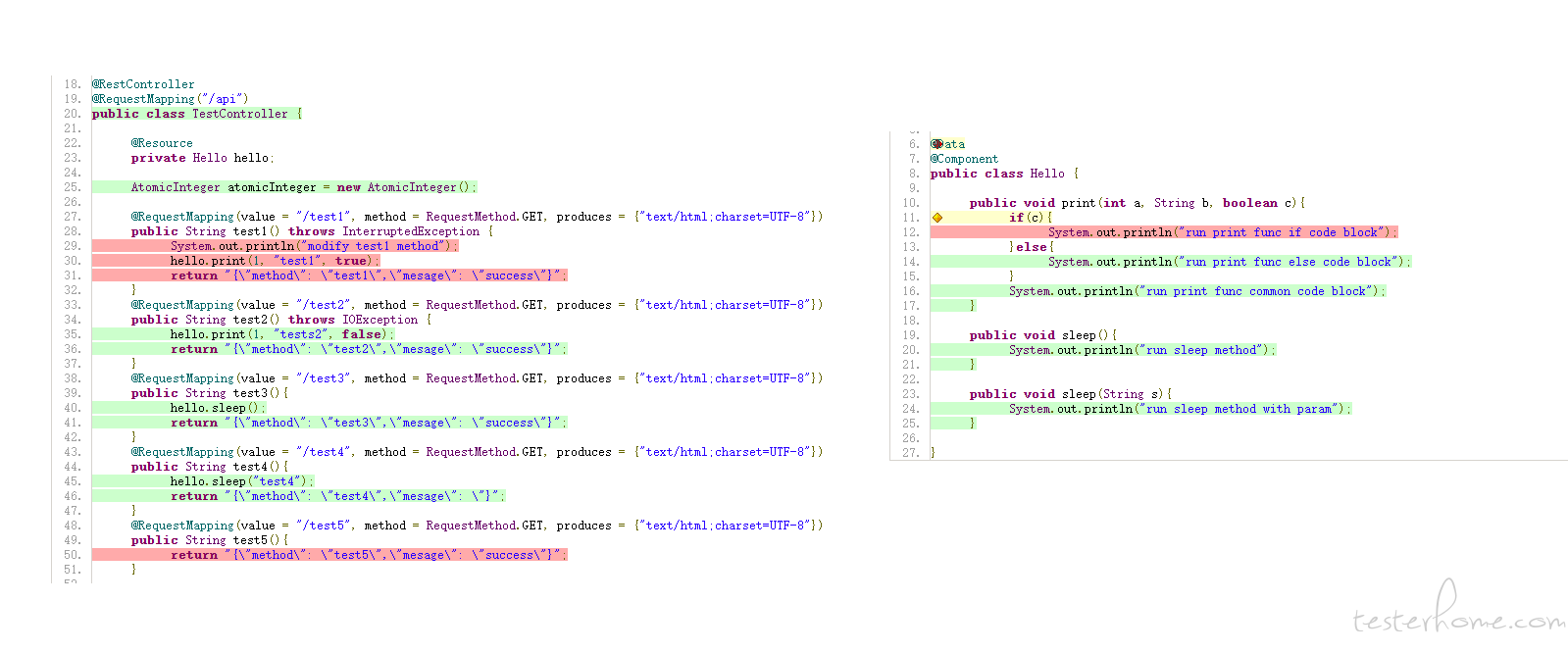

合并了上面 2 次不同版本代码的探针数据,生成的覆盖率报告,如下图
