一、背景介绍

UI流畅度测试,是笔者设计整个框架的最初的痛点,前述的耗电、内存等属于框架拓展功能。

在本框架之前,部门一直使用GT工具来获取流畅度数据,并使用SM量化模型(一种收集丢帧,并通过合适算法得到最终分数的评估模型)评估流畅度,使用页面驱动的UI自动化来编写用例。但执行了多轮测试后,发现存在一些问题:

1、原方案测试流畅度依赖于ROOT手机,如果需要对某款手机做专门评测,存在局限;

2、由于是借助GT方案收集SM数据,UI驱动中需要先拉起被测应用,以确保GT拿到被测应用的pid,然后拉起GT工具开始收集SM数据,再拉起被测应用开始测试。这样的流程将被重复多次,导致进行一轮性能测试的周期在1小时以上;

3、方案为页面驱动方案,特点是以用户点击为分界点,将流畅度数据拆分成不同页面的数据;

4、UI驱动方案主要是点击文本,在UI自动化中,text点击是需要经过查找、点击,这样会导致每次点击的间隔并不一致。流畅度数据建立在大样本之上才更为准确(反复执行被测场景),但该框架对这种用例逻辑的支持力度不够。

二、GT原理分析

GT工具是腾讯开源的用于测试各类性能数据的工具,分析下它收集流畅度数据的原理。如下图,GT所做的工作有4部分:

1、将系统丢帧告警log的阈值从30修改为1。这个只能在root手机上才操作有效;

2、SMLogService:收集系统中Choreographer打出的丢帧日志,并过滤掉非被测应用的日志,将被测应用的丢帧offer到一个BlockingQueue中;

3、SMDataService:控制时间间隔为1s,将丢帧数分配到各个秒中去,统计出各秒的SM值。如果出现某一秒的SM值超过60,需要做前序SM值修正;

4、输出SM值序列到文件或log中。

图一GT输出SM数据原理

简而言之,GT在流畅度上,其实就是将丢帧换算成SM值给到测试人员了。至于为什么要用ROOT手机才能测试,是因为系统为了减少无必要的日志,将SKIPPED_FRAME_WARNING_LIMIT值默认设置为30。导致UI线程doFrame时,只要丢帧不高于30帧,就不会通过log告警。

图二Choreographer doFrame源码

三、数据收集

借用GT工具,既限制了测试场景,又将测试操作复杂化了,那是不是可以不借用GT工具,收集到SM数据呢?答案是肯定的。

使用logcat收集Choreographer丢帧数据。

命令:logcat -v time Choreographer:I *:S

日志行示意如下,其中包括信息:

1)该丢帧信息属于哪一秒;

2)该丢帧信息属于哪一个进程pid;

3)本次丢帧具体数值为1。

=> 08-0817:43:29.715 I/Choreographer(25459): Skipped 1 frames! The application may be doing too much work onits main thread。

这些信息有什么用呢?

(1)知道了丢帧属于哪一秒,我们可以摒弃GT自己来控制时间间隔,再gather丢帧数据的方案。换成新方案:直接将手机系统log吹按的不同秒的丢帧数据gather到一起,方法更为简单;

(2)该丢帧数据的进程信息,只统计被测程序的流畅度;

被测应用插桩替代ROOT手机方案。

执行命令(setpropdebug.choreographer.skipwarning1)是从系统全局上将Choreographer的SKIPPED_FRAME_WARNING_LIMIT修改为1。而使用如下图的反射set方式,可以将直接将被测应用的SKIPPED_FRAME_WARNING_LIMIT修改为1。

图三反射修改SKIPPED_FRAME_WARNING_LIMIT

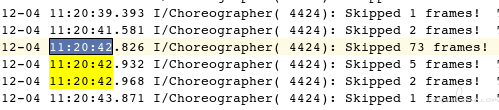

需要注意的是,方案收集到的日志行可能是如下图四的序列。有以下三种情况:

(1)14:55:52时刻的丢帧是:3 + 1 = 4,所以SM值为56;

(2)14:55:53时刻无丢帧,所以SM值为60;

(3)14:56:00时刻的丢帧是:89,但同一秒内最多丢帧60个,所以需要对前序时刻的SM值做修正,得到14:55:59时刻SM为31,14:56:00时刻SM为0。

图四丢帧日志序列

根据上述三种情况的逻辑,可以得到如下图五,计算SM值的核心逻辑。至于如何从日志行中取出时间、pid、skipped frame值,无非是正则表达式,不再赘述。

图五SM值计算核心逻辑

四、UI自动化用例

本篇需要特意提一下UI自动化的逻辑,需要注意两个点:

1、主路径循环执行多次,保证收集到的场景性能数据有较大样本,避免数据波动;

2、如下图六,click_by_coordinate()的逻辑是,第一次点击时保存该按钮的绝对坐标信息,后续点击都使用绝对坐标进行点击。使用非坐标点击,由于需要进行查找,PC和手机通信,所以操作间隔 = 用例逻辑sleep时长 + 查找控件时长 + 通信耗时。而使用坐标点击,就可以做到自己控制操作间隔,尽量做到每次测试的流畅区间vs卡顿区间波动较小,数据更加稳定。

图六UI用例逻辑

五、数据使用(算法)

拿到较大样本的数据后,可以有多种方案体现在报告中。

1、表格体现

如下SM值大的范围占比越高,代表流畅度性能越好。

图七表格示意

2、柱状图体现

优点在于更为直观,可以看到上部的深蓝色和绿色区间越长,代表流畅度越好。

图八图形示意

上述数据处理的算法,可以直接使用excel的公式来搞,也可以使用如下图的代码处理。

图九获取测试报告结果的算法

3、SM打分评估

首先需要介绍两个概念:流畅区间、卡顿区间。用户使用一个APP,对于静态页面,一般流程是看一个页面,然后点击某处,等待响应,再接着看,以此循环。在此过程中,只有“点击某处”会触发新的UI线程操作,有可能导致卡顿,这个卡顿的时间区域,可称之为卡顿区间。而没有用户操作的区间则称之为流畅区间。

加入获取到的流畅度数据样本中有100秒的数据,其中可能只有10秒的卡顿区间数据。如果直接将100组数据取平均值,会发现10秒卡顿完全被90组流畅抹平。为了提高卡顿区间占比,可以加快操作速率,但这就不是真实的用户场景了。可以从另一个方向思考——算法:为了弱化流畅区间的数据,执行算法以下三步:

(1)每五秒取一个最小值,获取一个最小值序列;

(2)将最小值序列中的每个值,使用抛物线函数将SM值0~60对应到分值 0~100分,这是为了让丢帧多的值打分低,从而突出丢帧高的点;

(3)最后取分数平均值。

图十SM换算评分方程曲线

最终得到的报告:

图十一SM评分对比

算法代码:

图十二SM换算评分算法代码

总结,流畅度测试三要素:

(1)UI驱动需要严格控制流畅区间、卡顿区间的占比,取决于用户操作密度;

(2)数据收集,样本要足够;

(3)报告使用的算法或图表,要更为科学些,不能直接用平均值了事。
