移动自动化测试框架Cartier介绍

Author:Juan Liu (Intern) Date: 2017/03/06

相关背景

目前国内许多公司都开始使用自动化测试,尤其是最近这几年,自动化测试更是受到了越来越多的青睐。常见公司产品的商业化,使其不可能做到一个产品结构的经常变动的。这就给自动化技术提供了基础。常见的自动化测试包括客户端和移动端,本文旨在讨论移动端的测试化,包含小红书使用自动化的相关介绍。目前常见的移动自动化测试,主要分布在以下三个层面,UI层面、接口层面和单元测试。

虽然移动化测试能提高测试团队的测试效率,但也只是在特定场景下可以使用,是不可能替代人工测试的,只是一个辅助的工具。

使用原因

这个主要根据公司的产品和公司的发展来定。目前来说,由于小红书的APP相关流程的固定性(比如,发送笔记等),是可以找到移动化测试的应用场景的。此外,从现在开始积累一些自动化测试方面的知识,对于公司的成长是有帮助的。总的来说,还是投入产出比,毕竟,公司是看利益的地方。

相关技术

STF

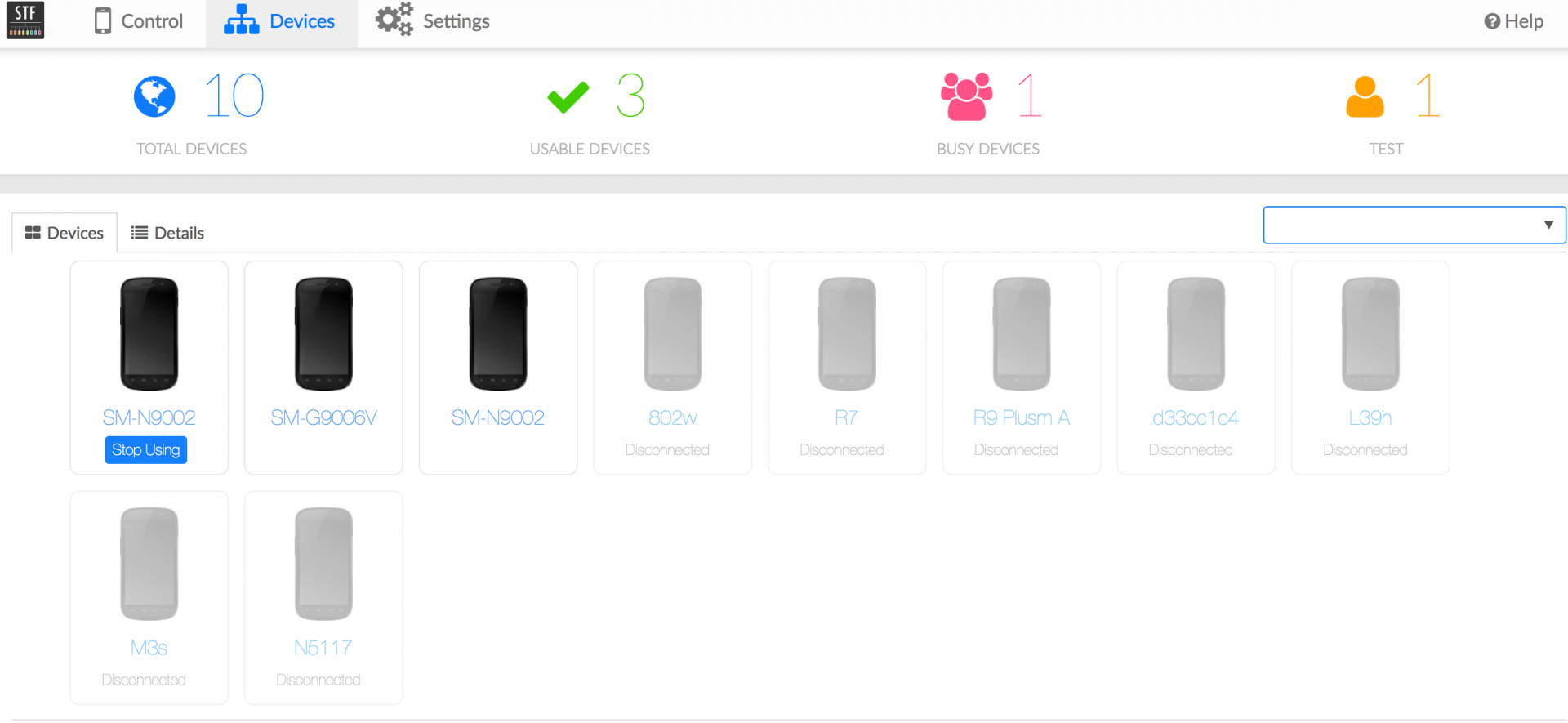

个人觉着是提供一个移动端的资源池,通过RESTFUL框架我们可以获取所学要的移动端设备,是一个比较好的移动端设备管理工具。目前官网上说可以管理达1000台以上手机。示例图如下。

每个移动端的设备的信息会以JSON格式进行显示。STF官网。

{
      "abi": "armeabi-v7a",
      "airplaneMode": false,
      "browser": {
        "apps": [
          {
            "id": "com.sec.android.app.sbrowser/.SBrowserMainActivity",
            "name": "Browser",
            "selected": true,
            "system": true,
            "type": "samsung-sbrowser",
            "developer": "Samsung"
          }
        ],
        "selected": true
      },
      "manufacturer": "SAMSUNG",
      "model": "SM-N9002",
      "platform": "Android",
      "presenceChangedAt": "2017-03-02T07:23:21.848Z",
      "present": true,
      "product": "h3gduoszn",
      "provider": {
        "channel": "tYqz8OvsS9CR5XlOCrGV5w==",
        "name": "red-Inspiron-3647"
      },
      #...
      "ready": true,
      "remoteConnect": true,
      "remoteConnectUrl": "xx",
      "reverseForwards": [],
      "sdk": "21",
      "serial": "xx",
      "status": 3,
      "statusChangedAt": "2017-03-02T07:23:21.849Z",
      "version": "5.0",
      "using": true
    }

ADB

ADB是一个连接模拟器或者Android设备的多功能命令行工具,它是一个包含三个组件的C-S程序Ellen007

  1. 客户端,运行在开发机器(电脑)上,你可以通过从shell输入adb命令来调用客户端,或者从其他Android工具如DDMS创建adb客户端。
  2. 服务端,作为一个后台进程运行在开发机器(电脑)上,负责管理客户端和模拟器(设备)上的adb守护进程之间的通信。
  3. 守护进程,作为后台进程运行在每个模拟机(设备)上。

你可以在sdk的platform-tools中找到adb工具。当你开启一个adb客户端,客户端首先检查是否有一个adb服务端已经在运行,如果没有,则启动服务端进程。当服务端启动时,它绑定到本地TCP端口5037来监听从adb客户端发送的命令,所有的adb客户端通过5037端口和服务端通信。

Appium

Appium是一个开源的、跨平台的自动化测试工具,支持IOS、Android和FirefoxOS平台。 通过Appium,开发者无需重新编译app或者做任何调整,就可以测试移动应用,可以使测试代码访问后端API和数据库。它是通过驱动苹果的UIAutomation和Android的UiAutomator框架来实现的双平台支持,同时绑定了Selenium WebDriver用于老的Android平台测试。开发者可以使用WebDriver兼容的任何语言编写测试脚本,如Java, OC, JS, PHP,Python, Ruby, C#,Clojure 和Perl语言。
Appium官网。

IOS的Appium架构图 引用appium架构原理

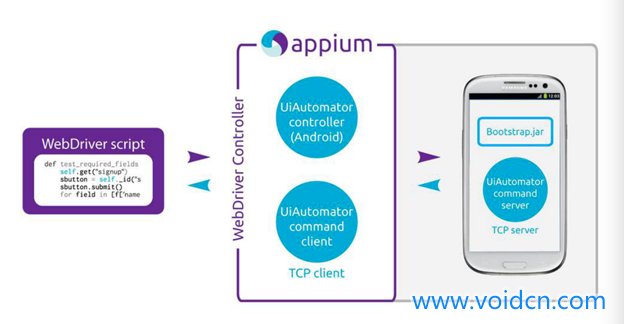

Android的Appium架构图

Docker

Docker就是一个应用程序执行容器,类似虚拟机的概念。但是与虚拟化技术的不同点在于下面几点:

  1. 虚拟化技术依赖物理CPU和内存,是硬件级别的;而docker构建在操作系统上,利用操作系统的containerization技术,所以docker甚至可以在虚拟机上运行。
  2. 虚拟化系统一般都是指操作系统镜像,比较复杂,称为“系统”;而docker开源而且轻量,称为“容器”,单个容器适合部署少量应用,比如部署一个redis、一个memcached。
  3. 传统的虚拟化技术使用快照来保存状态;而docker在保存状态上不仅更为轻便和低成本,而且引入了类似源代码管理机制,将容器的快照历史版本一一记录,切换成本很低。
  4. 传统的虚拟化技术在构建系统的时候较为复杂,需要大量的人力;而docker可以通过Dockfile来构建整个容器,重启和构建速度很快。更重要的是Dockfile可以手动编写,这样应用程序开发人员可以通过发布Dockfile来指导系统环境和依赖,这样对于持续交付十分有利。
  5. Dockerfile可以基于已经构建好的容器镜像,创建新容器。

Docker还有的优点包括,发布快、部署方便等。

Python

Python优势的最大有点就是比其他语言更简单易学,功能强大的解释型编程语言,它有简洁明了的语法,高效率的高层数据结构,能够简单而有效地实现面向对象编程python的特点比较简单易学,有丰富的库。

未来愿景

小红薯的自动化测试架构的当前愿景是,利用自动化测试可以形成一个可配置的、开发成本低、学习成本低的、结果可视化的工具。主要是测试人员不需要了解整体的架构原理,只需要简单的UI配置就可以对一个case进行测试。例如,测试人员A想在3台Android 5.0以上的设备上测试一个功能,那么他只需要在一个界面简单的填上上面两个参数,点击启动即可。然后就可以在结果界面看到自己刚刚的执行结果。

未来的愿景是,可以集成接口测试,其他相关的测试。(根据需求来进行增加)。

目前进展

小红薯的移动自动化测试框架Cartier是由三个部分组成。

Cartier的架构

简单的流程就是用户提出需求,DcGenerator从STF平台获取所需的设备,并生成各个Docker-compose文件以及启动这些文件。然后将最后的结果都保存在一个地方(目前来说通过docker-compose文件提供的volumes设置了文件映射到本地一个文件夹中,以后可能会连接相应的数据库。)这个结果以后会以html的形式展现出来,目前想利用的框架是Jenkins。

下面谈谈各个模块的功能和作用。

DCGenerator的功能

这个模块的功能主要是用来获取所需要的devices信息,主要利用的自己开发的选择工具stf-selector,并生成我们希望启动的设备的Docker-compose.yml文件。当然,启动也在这个模块。

关于stf-selector的作用,还可以参考之前的使用 stf_selector 模块来对 STF 上的 device 进行筛选

version: '2'
services:
  appium:
    image: xx
    environment:
        - APK_NAME=xx
    ports:
        - xx
    command: xx
    volumes:
        - xx:xx
  cartier:
    image: xx
    volumes:
        - xx:xx
    links:
        - xx
    environment:
        - PLATFORM_VERSION=xx
        - APP_NAME=xx
        - DEVICES_NAME=xx
    command: xx

Cartier(case code)

这个镜像主要包含的是我们需要测试的用例,比如我们想测试一个create-note的过程,我们就需要些一个针对这个流程的case,对于一个熟练的人来说,写一个一般复杂的case估计需要半天左右。

def test_run_one_create_note(self, appium_driver):
"""
:param appium_driver:
:return:
"""
if appium_driver is None:
logger.info(u"所有的设备都在使用或者没有设备")
return
logger.info('Test create note')
login_action = LoginAction(appium_driver)
logger.info("Begin to login")
login_action.with_password_login_action(phone_number=PHONE_NUMBER, password=PASSWORD)
....

Appium

这个镜像主要是封装了appium,因为之前在从docker hub上下载的appium-docker镜像出现了一些问题,所以这里自己做了一个镜像。主要是接受来自客户端的请求然后再转为adb命令跟devices沟通。

案列展示

下面我们通过一个例子来展示Cartier项目。

镜像

做了两个镜像,一个cartier(客户端)和一个appium,
一个Docker-compose.yml文件,用于连接这两个镜像,从而形成一个完成的流程。

结果展示

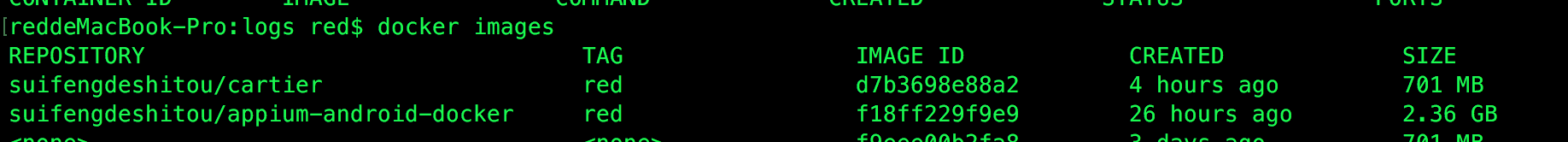

  • 镜像文件

  • Docker-compose文件

    version: '2'
    services:
    appium:
    image: image1
    environment:
    cartier:
    image: image2
    links:
        - appium

  • cartier的运行结果

由于需要对结果图片涂鸦,所以在这就不展示,不好意思。

  • appium的运行结果

由于需要对结果图片涂鸦,所以在这就不展示,不好意思。

总结

以上是我之前两个月左右刚刚从事测试工作以及移动端自动化化所做的一些工作。

下面我来谈谈,我对移动自动化测试的看法。
移动端自动化测试目前处在一个开始阶段,但也是发展最迅速的阶段而且一定是未来发展的必然趋势。

在当前学习自动化测试,尤其是自动化测试是每一个测试人员最好的时间。保持好嗅觉,才能立于不败之地。

因为自己刚刚接触测试这方面,在很多地方都是参考前人的经验(文中在一些地方引用了别人的表达和技术,在必要的地方已经给出链接,但有的记不清在哪看到的,就没有标出。)在这里感谢他们。

如果觉得我的文章对您有用,请随意打赏。您的支持将鼓励我继续创作!
共收到 8 条回复
5321

stf只能管理安卓设备吧,iOS的想好怎么处理了么

15593
5321clovey 回复

谢谢您的回复哈,我目前只在尝试处理Android机型方面的。对于IOS还没有考虑,以后用到了还得希望您多多指教。

165

这个一直是我想做的,QA部门有个集中的管理平台,开源了吗,一起开发吧

104 seveniruby 将本帖设为了精华贴 03月06日 19:34
15593
165powertester 回复

STF这个是开源的项目,目前我们的小红书这个测试框架还在不断地完善当中,以后可能会跟大家一起分享。都在不断地学习和探索当做。

2562

两个月做成这样,真流弊

15593
2562carl 回复

谢谢你的评价哈,不过下面的路还很长,我会再接再厉的。能这么快的入门(中间也花了许多时间在其他事情上--写学位论文),主要是之前两个带我的同事比较厉害(小红书技术团队的人技术很强)。以后遇到不会,请教你哈。

96

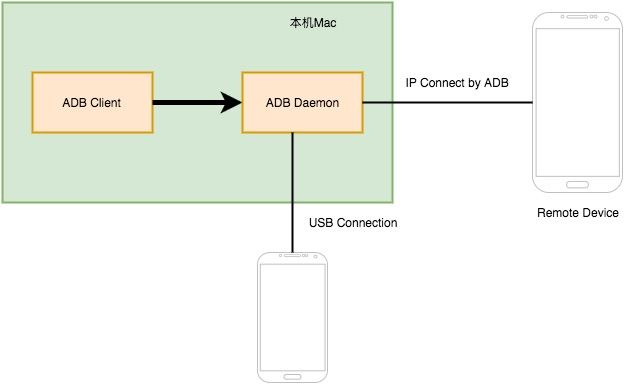

https://testerhome.com/uploads/photo/2017/5e4c0f266cd0a3305328b39169e2bc38.png
