Robotium Robotium 之跨应用操作

Heyniu · 2017年02月04日 · 最后由 Heyniu 回复于 2018年12月03日 · 6760 次阅读
本帖已被设为精华帖!

新年伊始,干货不断

新的一年里,heyniu 祝大家心想事成、身体健康、阖家欢乐,还有鸡年大吉吧[手动滑稽]

众所周知,Robotium 的 2 大痛处 >> 重签名、跨应用

重签名: 在我看来这个不是大问题,找研发要签名,然后签名我们的测试应用,就可以保持与被测应用签名的一致性。

跨应用:这个在之前是比较蛋疼的,网上的方案也是大多不适用。今天我就为这个给大家分享一下我的方案。

灵感来源

​ 抢红包应用层出不穷,到底它们是怎样抢到微信的红包呢?带着这个疑问,查阅了一下资料,发现它们是通过 Android 的辅助功能来实现的,于是我的方案是UiAutomation + Accessibility

重视 Robotium

​ 2 大痛处都解决了,那么优势就来啦,比Appium更快的速度,且与被测应用共享数据 ,这是我选择它的原因。

原理浅析

​ Robotium 基于 Instrumentation 的二次封装,然而 UiAutomation 也能通过instrumentation.getUiAutomation()拿到。顺带提一下 Uiautomator 也是基于 UiAutomation 的封装。

UiAutomation 跨应用操作三大利器:

setOnAccessibilityEventListener() 开启 Accessibility

executeShellCommand() 执行 shell 命令(权限比Runtime.getRuntime().exec()高,相当于 adb shell)

injectInputEvent() 注入事件,比如点击。

Accessibility 查找控件的 2 种方式:

findAccessibilityNodeInfosByViewId() 通过完整的资源查找

findAccessibilityNodeInfosByText() 通过文本查找

以上具体的方法查阅 API 描述即可。

举一反三

​ 目前已实现跨应用点击、输入文本、点击通知栏、拍照、授权、QQ 登录等等,其他跨应用场景也是类似。只要掌握原理浅析列出的几个核心方法,我相信跨应用处理已经不是问题了,这里只是抛砖引玉。

场景实例

点击

/**
     * Work across application boundaries for click.
     * @param x the x coordinate
     * @param y the y coordinate
     */
    public void acrossForClick(float x, float y){
        MotionEvent motionDown = MotionEvent.obtain(SystemClock.uptimeMillis(), SystemClock.uptimeMillis(), KeyEvent.ACTION_DOWN,
                x,  y, 0);
        motionDown.setSource(InputDevice.SOURCE_TOUCHSCREEN);
        uiAutomation.injectInputEvent(motionDown, true);
        MotionEvent motionUp = MotionEvent.obtain(SystemClock.uptimeMillis(), SystemClock.uptimeMillis(), KeyEvent.ACTION_UP,
                x, y, 0);
        motionUp.setSource(InputDevice.SOURCE_TOUCHSCREEN);
        uiAutomation.injectInputEvent(motionUp, true);
        motionUp.recycle();
        motionDown.recycle();
    }

拍照

/**
     * Work across application boundaries for camera.
     * @param viewId The fully qualified resource name of the view id to find. e.g: com.sec.android.app.camera:id/okay
     */
    public void acrossForCamera(String viewId){
        Log.d(LOG_TAG, "acrossForCamera()");
        if (Build.VERSION.SDK_INT < Build.VERSION_CODES.JELLY_BEAN_MR2) return;
        UiAutomation uiAutomation = instrumentation.getUiAutomation();
        uiAutomation.setOnAccessibilityEventListener(new UiAutomation.OnAccessibilityEventListener() {
            @Override
            public void onAccessibilityEvent(AccessibilityEvent event) {
                if (event.getEventType() == AccessibilityEvent.TYPE_WINDOW_CONTENT_CHANGED) {
                    if (viewId.contains(event.getPackageName())) {
                        if (event.getSource() != null) {
                            List<AccessibilityNodeInfo> infoList = event.getSource().findAccessibilityNodeInfosByViewId(viewId);
                            if (infoList == null || infoList.isEmpty()) return;
                            performClick(infoList.get(0));
                        }
                    }
                }
            }
        });
        sleep(2000);
        uiAutomation.executeShellCommand("input keyevent 27");
    }

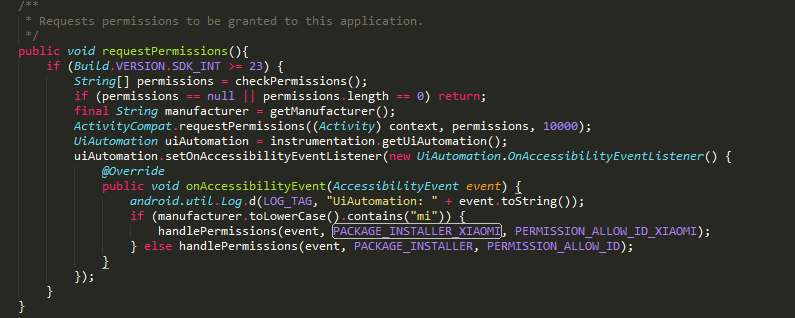

授权(核心代码)

/**
     * Requests permissions to be granted to this application.
     */
    public void requestPermissions(){
        if (Build.VERSION.SDK_INT >= 23) {
            String[] permissions = checkPermissions();
            if (permissions == null || permissions.length == 0) return;
            final String manufacturer = getManufacturer();
            ActivityCompat.requestPermissions((Activity) context, permissions, 10000);
            UiAutomation uiAutomation = instrumentation.getUiAutomation();
            uiAutomation.setOnAccessibilityEventListener(new UiAutomation.OnAccessibilityEventListener() {
                @Override
                public void onAccessibilityEvent(AccessibilityEvent event) {
                    android.util.Log.d(LOG_TAG, "UiAutomation: " + event.toString());
                    if (manufacturer.toLowerCase().contains("mi")) {
                        handlePermissions(event, PACKAGE_INSTALLER_XIAOMI, PERMISSION_ALLOW_ID_XIAOMI);
                    } else handlePermissions(event, PACKAGE_INSTALLER, PERMISSION_ALLOW_ID);
                }
            });
        }
    }

QQ 登录

/**
     * Work across application boundaries for QQ login.
     */
    public void acrossForQQLogin(String account, String password){
        boolean installed = isInstalled(QQ);
        if (!installed) {
            Log.w(LOG_TAG, "QQ is not installed.");
            return;
        }
        uiAutomation.setOnAccessibilityEventListener(new UiAutomation.OnAccessibilityEventListener() {
            @Override
            public void onAccessibilityEvent(AccessibilityEvent event) {
                Log.d(LOG_TAG, "Event: " + event.toString());
                if (event.getEventType() == TYPE_WINDOW_STATE_CHANGED && QQ.contains(event.getPackageName())){
                    handleQQLogin(event, account, password);
                    handleAuthorization(event);
                }
            }
        });
    }

    private void handleAuthorization(AccessibilityEvent event) {
        if (event.getClassName().toString().contains("com.tencent.open.agent.AuthorityActivity")) {
            Log.i(LOG_TAG, "QQ Login: " + event.toString());
            sleep(2000);
            AccessibilityNodeInfo nodeInfo = uiAutomation.getRootInActiveWindow();
            IterationNode(nodeInfo, "android.widget.Button");
        }
    }

    /**
     * Loop through the view and click.
     * @param nodeInfo node
     * @param name class name, e.g: android.widget.Button
     */
    private void IterationNode(AccessibilityNodeInfo nodeInfo, String name) {
        for (int i = 0; i < nodeInfo.getChildCount(); i ++){
            AccessibilityNodeInfo node = nodeInfo.getChild(i);
            Log.i(LOG_TAG, "QQ Login nodeInfo.getChild(i): " + node.getClassName());
            if(name.contains(node.getClassName())) {
                // Click the authorization button.
                performClick(node);
                break;
            } else IterationNode(node, name);
        }
    }

    private void handleQQLogin(AccessibilityEvent event, String account, String password) {
        if (event.getClassName().toString().contains("com.tencent.qqconnect.wtlogin.Login")) {
            AccessibilityNodeInfo nodeInfo = uiAutomation.getRootInActiveWindow();
            List<AccessibilityNodeInfo> infoList = nodeInfo.findAccessibilityNodeInfosByViewId("com.tencent.mobileqq:id/account");
            if (infoList == null || infoList.isEmpty()) return;
            // Click the account edit text and enter text.
            performClick(infoList.get(0));
            acrossForEnterText(account);
            infoList = nodeInfo.findAccessibilityNodeInfosByViewId("com.tencent.mobileqq:id/password");
            if (infoList == null || infoList.isEmpty()) return;
            // Click the password edit text and enter text.
            performClick(infoList.get(0));
            acrossForEnterText(password);
            sleep(4000);
            IterationNode(nodeInfo, "android.widget.Button");
        }
    }

部分演示及完整代码

百度网盘:链接: http://pan.baidu.com/s/1mh6bdJ6 密码: ffnp

如果觉得我的文章对您有用,请随意打赏。您的支持将鼓励我继续创作!
共收到 29 条回复 时间 点赞

感谢分享,先学习学习

新年来了, 这么勤奋啊.

思寒_seveniruby 将本帖设为了精华贴 02月05日 07:56

加精理由:对跨应用的解析很全面

robotium 跟 uiautomator 2.0 结合使用就好了,跨应用很方便。

#6 楼 @xuxu uiautomator 就麻烦了,还要搭环境,而且 Accessibility 比 uiautomator 更快,绝无虚发 [捂脸]

#8 楼 @heyniu uiautomator 也不用怎么搭环境吧,导入个包就可以,不过速度没有 Accessibility 快倒是真的!

—— 来自 TesterHome 官方 安卓客户端

Heyniu #10 · 2017年02月05日 Author

#9 楼 @erickyang 恩,学习了

@heyniu 你好,我看到代码是 API >= 23 才能使用,请问 23 以下能兼容吗?

Heyniu #12 · 2017年02月06日 Author

#11 楼 @Mrxiaoxie 23 以下是不用授权的

#12 楼 @heyniu 在 vivo 上,android 是 5.1.1 的,然后打开应用后系统自带的 i 管家会提示权限授权的。卡在这里,不知道怎样结合 uiautomator 去授权

Heyniu #14 · 2017年02月06日 Author

#13 楼 @Mrxiaoxie 那可以这样,判断机型和版本,再拿到弹框的那个授权的资源 id 就能点了

#14 楼 @heyniu 嗯,但我不知道代码放在什么位置好?我尝试把代码放在 setup 那里,但权限授权提示过后才会运行 setup 的代码。不知道怎样攻破。

Heyniu #16 · 2017年02月06日 Author

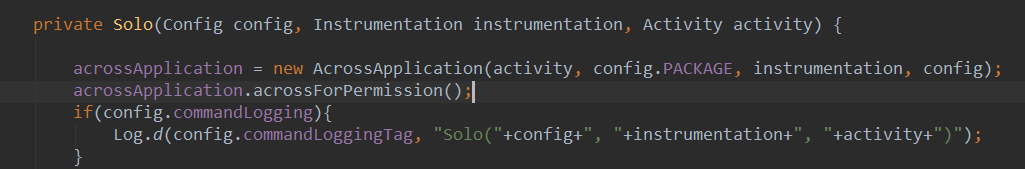

#15 楼 @Mrxiaoxie 我放在 solo 初始化的地方了

Heyniu #17 · 2017年02月06日 Author

#15 楼 @Mrxiaoxie 每次启动都会检查权限,如果有哪个未授权就会拉起授权框并授权

Heyniu 基于 Robotium 的自动遍历方案——开源 中提及了此贴 02月13日 11:40
Heyniu 基于 Robotium 的自动遍历方案——开源 中提及了此贴 02月14日 14:28

楼主,我想请教一下,injectInputEvent() 和 accessibilityNodeInfo.performAction(AccessibilityNodeInfo.ACTION_CLICK) 的差别?
我看了源码发现 injectInputEvent 是注入点击事件,performAction 是执行 clickAction 也算是点击事件。啊,我明白了。

楼主,请问下,这种跨应用的实现是否需要手机 root 呢?谢谢!

Heyniu #22 · 2017年02月23日 Author
紫露凝香 回复

不需要

楼主,uiAutomation = instrumentation.getUiAutomation();总是报 getUiAutomation() 方法没有定义的问题,是怎么回事呢?

Heyniu #24 · 2017年02月23日 Author
紫露凝香 回复

要连接 adb 才行

请问手机预装应用,比如设置应用,用 Robotium 可以吗?目前我用的都是 uiautormator2.0
感谢!

Heyniu #26 · 2017年02月28日 Author
bauul 回复

能拿到系统签名应该就可以的,现在也可以遍历设置应用,只是不能启动特定页面,相当于基于深度遍历的概念

请问怎么调用你的点击方法呢?我新建了一个 robotium 的项目 ,就是最基本的代码 ,包含 teardown,setup,test.然后执 run as ,你的那个方法我该怎么用呢?

Heyniu #29 · 2017年07月11日 Author
冯XX 回复

你可以直接拷贝过去,然后解决报错

你的示范代码,AcrossApplication.java,导入到我的 android studio 工程里,提示 private Solo.Config config;错误,可以分享下你的 Solo.Config 吗,这个是什么作用哈,非常感谢!

Heyniu #31 · 2018年12月03日 Author
王薇 回复

你要用我项目里的 robotium jar 我改过

Heyniu 回复

我刚加了你的 QQ 群,通过我一下哈,谢谢啦

Heyniu #33 · 2018年12月03日 Author
王薇 回复

已经解散了
