自动化工具詹聪聪：模拟器客户端自动化测试实践

一江春水zcc · 2022年12月12日 · 最后由 Joo 回复于 2022年12月14日 · 11369 次阅读

1.背景

1.1 作者背景

作者自从 2020 年中有段时间发了几篇文章之后，一直忙于工作，没有机会发文，如今赋闲在家，得以发表一些测试心得。

作者在过去一年多内，在某大型游戏公司负责游戏 SDK 业务的质量保障工作，在客户端自动化测试方面有一定的探索和实践。

1.2 项目背景

1.2.1 为什么要做客户端自动化测试

相信这个问题的答案，大家心里都有答案。有人说是：发现 bug，验证功能；有人说是：降低回归测试成本；有人说是：提高测试能力；不一而足。

对于 SDK 业务而言，无论是登录还是支付，稳定性要求都非常高，不允许出现失误。软件的变动（包括客户端和服务端）是否会影响功能，如果能在客户端层面进行自动化的确认，不论对质量，还是效率，都有很重要的意义。

除了测试能力对开发服务开放以外，我们还需要对运维服务。

自 2020 年以来，世界经济都在下行，各家公司整体都在降本增效，以应对经济下行的压力。与此同时，微服务和多中间件架构已经成为了各家公司的标配，这些中间件和服务器平时实际使用率并不高，存在优化的空间。公司倾向于缩减硬件成本，运维也有 KPI 要求。对于测试人员的影响就是：服务端和中间件的硬件变动需要一定的回归测试来验证。在我们团队中，这种情况不是一次两次，而是在整个降本周期内一直存在。

1.2.2 为什么能做客户端自动化测试

任何一个决策，都应该考虑可行性，客户端自动化测试也不例外。

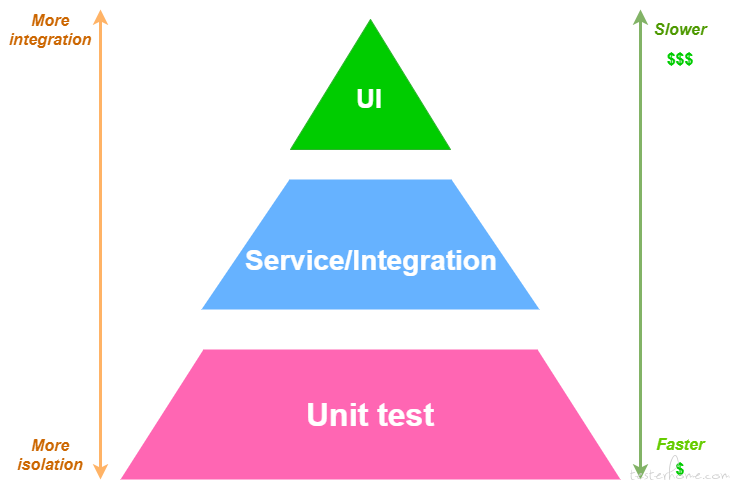

testing pyramid

根据测试金字塔理论，客户端自动化测试因为以下几个问题，导致其性价比不如集成测试。

UI 层变化太大，测试用例需要频繁改动，维护成本较高；
集成度最高，难以准确定位故障；
用真实设备来实施测试，实施成本最高；
客户端的进程过多，导致其测试以外的干扰因素过多，因此稳定性较差；

因为业务独特的情况，这几个问题均可得到一定程度的削弱，可行性反而较高：

游戏 SDK 有对应的客户端 DEMO，UI 层变化很小，即使变化往往也是 UI 树增加子节点，不影响定位原来的元素。
由于游戏 SDK 的核心功能只有登录和支付，业务链路单一且功能相对平行，不会有太多的业务耦合，故障定位比较简单。举个栗子：支付宝支付挂了，要么是支付宝支付链路上的问题，不会影响微信支付的用例，除非是支付底层逻辑问题。退一步讲，上述情况发生了，定位也是比较容易的。
无论是 Android Studio 还是 Xcode，其实都是支持模拟器的，我们可以借助模拟器来做测试，可以极大地降低硬件成本。可行原因参考本文：2.关于使用模拟器做自动化测试的调研。
由于创建的模拟器没有安装太多应用，应用之间的干扰比较小。且模拟器在电脑中，网络环境比较好。

1.3 常见误区

1.3.1 期望客户端自动化测试能够测试出兼容性问题

客户端自动化测试不等于兼容性测试，不需要测试各种机型，各种屏幕的设备。那是兼容性测试的工作，自动化测试的核心还是降低测试执行成本，确认质量符合要求。

1.3.2 期望测试用例稳定性到 100%，不能存在误报

任何测试都会存在干扰因素，不可能 100% 稳定：硬件设备断电，网络不稳定，进程卡死，服务端测试环境故障，服务端和客户端配置错误，测试框架出 Bug，甚至真机设备上的系统弹窗都会导致测试用例失败。误报确实是衡量客户端测试有效性的重要因素，但不应该成为衡量的唯一因素。

我们应该秉持的态度是：一方面在误报出现时，尽快由测试人员介入确认该误报；另一方面不断完善测试框架，尽可能消除这些干扰因素。

1.4 技术栈选型

团队成员对 Python 和 Airtest 比较熟悉，并且之前有成熟的测试项目。Pytest 有丰富的测试插件，开发效率较高。此外可以自己编写钩子，本测试框架在配置测试环境、生成测试报告、发送测试邮件等环节多次用到了钩子。为了快速出成果，故选用了 Pytest + Airtest。

此外，为了紧跟前沿测试，使用了行为驱动开发的思想。测试驱动开发的思想，想必大家都有所耳闻。行为驱动开发，其实是前者的一种升级。应用在测试领域，就是行为驱动测试，它定义了每个测试步骤，并赋予了这些测试步骤一定的代码，使其能够实现这个测试步骤。如果只做到这些，那还不够诱人，行为驱动测试允许测试步骤的复用。具体示例请参考本文：4.1 测试脚本

Behavior-driven development is an extension of test-driven development, a development process that makes use of a simple DSL. These DSLs convert structured natural language statements into executable tests. The result is a closer relationship to acceptance criteria for a given function and the tests used to validate that functionality. As such it is a natural extension of TDD testing in general.

From Wikipedia: Behavior-driven development

2.关于使用模拟器做自动化测试的调研

正如前文所说，可以创建客户端模拟器用于客户端自动化测试，可以降低硬件成本。对于这一设想的可行性，作者花了较多时间做了深度调研，打通了模拟器客户端自动化测试的各个环节。

2.1 创建模拟器

对于安卓设备有：

# 切换到Android sdk的根目录
cd /Users/<username>/Library/Android/sdk

# 创建模拟器
./tools/bin/avdmanager create avd -n <emulator_name> -k "system-images;android-22;google_apis;arm64-v8a"

# 重命名模拟器
./tools/bin/avdmanager move avd -n <emulator_name> <new_emulator_name>

# 删除模拟器
./tools/bin/avdmanager delete avd -n <emulator_name>

# 启动模拟器
./emulator/emulator -avd Pixel_5_API_22 & bg

# 关闭模拟器
kill `ps aux | grep Android/sdk/emulator/qemu | xargs | awk -F ' ' 'END{print $2}'`

对于 iOS 设备：

# 创建模拟器，机型iPhone-13-Pro-Max，系统版本iOS-15-2
xcrun simctl create my_iphone_pro_max com.apple.CoreSimulator.SimDeviceType.iPhone-13-Pro-Max com.apple.CoreSimulator.SimRuntime.iOS-15-2

# 删除模拟器
xcrun simctl delete my_iphone_pro_max

# 启动模拟器
xcrun simctl boot my_iphone_pro_max

# 关闭模拟器
xcrun simctl shutdown my_iphone_pro_max

# 检查设备的运行状态
xcrun simctl bootstatus my_iphone_pro_max

# 找到正在启动的模拟器设备
xcrun simctl list | grep Booted

# 给设备起一个别名
xcrun simctl 7CD4F140-0BDC-4AE9-8FA0-960D33055044 rename my_iphone_pro_max

simctl提供了更为丰富的 api，可以实现更多的功能。

使用 Python 代码封装上述的命令，即是整个框架的底层工具包。

2.2 连接模拟器

连接模拟器的教程，网易的 Airtest 文档朱玉在前，我就不做赘述，请参考：

如何在 iOS 手机上进行自动化测试

如何在 Android 手机上进行自动化测试（上）

如何在 Android 手机上进行自动化测试（下）

# Tiffany.py

from poco.drivers.ios import iosPoco
from poco.drivers.android.uiautomation import AndroidUiautomationPoco
from airtest.core.api import auto_setup, connect_device

from cases.utils import config_parser


class Tiffany(object):
    """
    底层工具箱
    """

    def __init__(self, app_name: str) -> None:
        self.app_name = app_name

    def make_android_poco(self) -> None:
        auto_setup(__file__)
        connect_device(uri=config_parser.get("DEVICE", "EMULATOR"))
        self.poco = AndroidUiautomationPoco(
            pre_action_wait_for_appearance=3,
            action_interval=0.5,
            poll_interval=0.4
        )

    def make_ios_poco(self) -> None:
        auto_setup(__file__, devices=[config_parser.get("DEVICE", "IPHONE_URI"), ]
        connect_device(config_parser.get("DEVICE", "IPHONE_URI"))
        self.poco = iosPoco(
            pre_action_wait_for_appearance=4,
            action_interval=0.1,
            poll_interval=0.2
        )

2.3 操作模拟器

对于 Android 设备，有祖传的 adb 命令来操作：

# 列出连接的设备
./platform-tools/adb devices

# 列出app
./platform-tools/adb -s Pixel_5_API_22 shell pm list packages

# 安装测试应用
./platform-tools/adb -s Pixel_5_API_22 install <path_to_apk>.apk

# 启动pocoservice
./platform-tools/adb shell am start -n com.netease.open.pocoservice/com.netease.open.pocoservice.TestActivity

# 启动测试应用
./platform-tools/adb -s Pixel_5_API_22 shell am start com.example.sdk.demo.activity.SplashActivity

# 卸载测试应用
./platform-tools/adb -s Pixel_5_API_22 uninstall com.example.sdk.demo

对于 iOS 设备，有xcrun simctl命令来操作：

# 安装应用到指定的设备
xcrun simctl install my_iphone_pro_max resources/packages/IOSDemoMainland.app

# 卸载指定应用，根据bundle_id
xcrun simctl uninstall my_iphone_pro_max com.netease.boltrend.sdk.demo

# 列出已安装的应用
xcrun simctl listapps my_iphone_pro_max

# 查看app信息
xcrun simctl appinfo my_iphone_pro_max com.apple.mobilesafari

# 启动app
xcrun simctl launch my_iphone_pro_max com.apple.mobilesafari

# 关闭app
xcrun simctl terminate my_iphone_pro_max com.apple.mobilesafari

# 打开url
xcrun simctl openurl my_iphone_pro_max https://cn.bing.com/

# Sure, you can use the global macOS shortcut to capture a screenshot of a simulator (⇧⌘4), but if you intend to use those for your App Store listing, you’re much better off using the io subcommand:
$ xcrun simctl io booted screenshot app-screenshot.png

# You can also use this subcommand to capture a video as you interact with your app from the simulator (or don’t, in the case of automated UI tests):
$ xcrun simctl io booted recordVideo app-preview.mp4

此外，tidevice 也是好用的工具。详细用法请参考：阿里 Python 自动化工具 tidevice 使用指南

3.总体设计

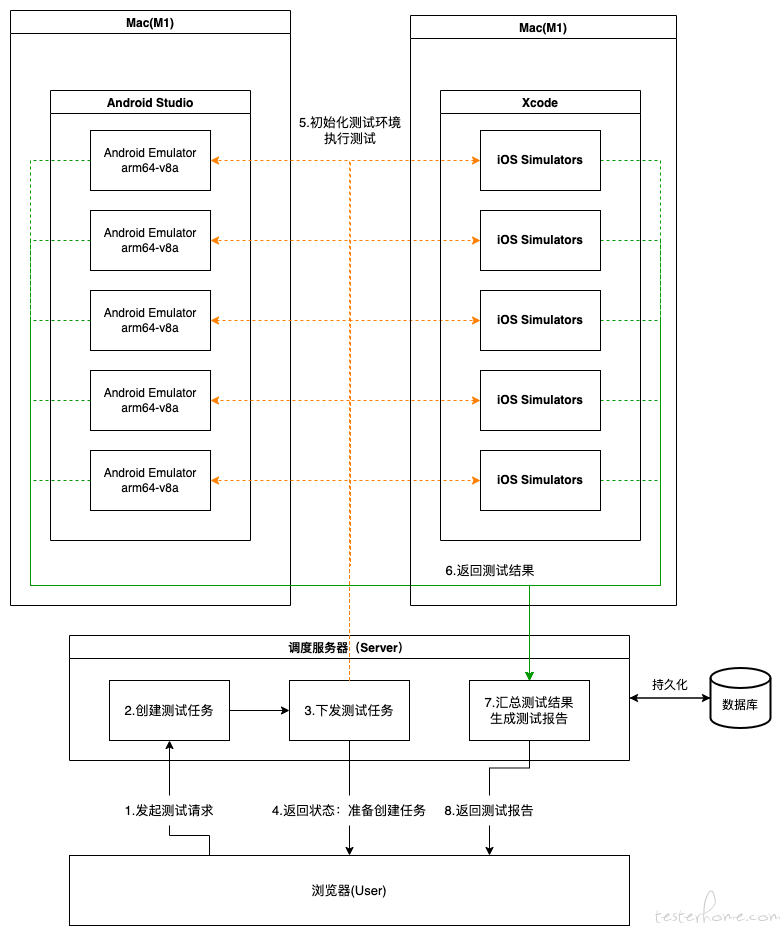

总体设计架构如下：

客户端自动化测试

4.详细设计

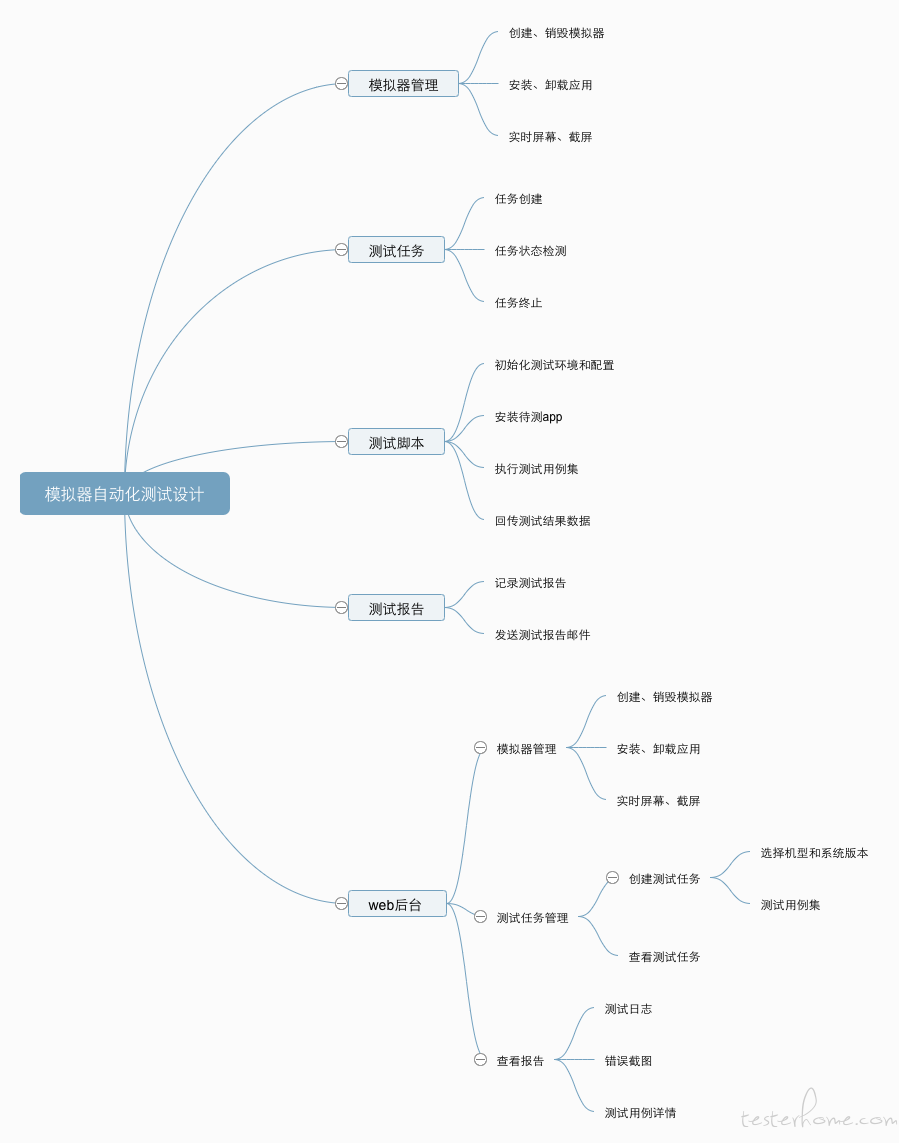

测试框架设计

4.1 测试脚本

下面重点讲讲测试脚本编写：

4.1.1 定义测试步骤

针对一个邮箱登录的测试场景，可以用 gherkin 语言定义下面的测试步骤：

# mail_login_test.feature
Feature: mail_login_test
  testcases about mail login

  Scenario: mail login with correct password
    Given start app and initialize settings
    And open the main board
    When I admit agreements on login board
    And I go to the mail login board
    And I input correct password and login
    Then assert login success

4.1.2 编写测试代码

每个测试步骤，都有对应的

# mail_login_test.py

from pytest_bdd import given, then, when


@given('start app and initialize settings')
def start_app_and_initialize_settings() -> None:
    """
    启动app，初始化设置
    """
    pass


@given('open the main board')
def open_the_main_board() -> None:
    """
    打开登陆面板
    """
    pass


@when("I admit agreements on login board")
def admit_agreements_on_login_board() -> None:
    """
    同意用户协议
    """
    pass


@when("I go to the mail login board")
def to_mail_login_board() -> None:
    """
    到邮箱账号登录面板
    """
    pass


@when("I input correct password and login")
def input_correct_password_and_mail_login() -> None:
    """
    邮箱登录，输入正确的密码
    """
    pass


@then('assert login success')
def login_success() -> None:
    """
    断言登陆成功
    """
    pass


@scenario('mail_login.feature', 'mail login with correct password')
def test_mail_login_with_correct_password() -> None:
    """
    邮箱登录测试用例
    """
    pass

4.1.3 代码复用示例

可复用的步骤可以放到conftest.py中，比如：start app and initialize settings,open the main board,I admit agreements on login board，代码示例如下：

# conftest.py

def initialize_environment(apk_name: str) -> None:
    """
    初始化测试环境
    :param apk_name:  apk包名
    :return: None
    """
        pass

对于支付宝支付的测试用例，需要登陆操作，显然可以复用邮箱登录的步骤。

# alipay_test.feature

Feature: alipay_test
  testcases about alipay

  Scenario: 支付宝支付，编辑商品信息，拉起支付窗口，验证支付是否调起
    Given start app and initialize settings
    And open the main board
    When I admit agreements on login board
    And I go to the mail login board
    And I input correct password and login
    Then assert login success
    When I prepare the order information with CNY
    And I place an order of alipay
    Then alipay cashier desk will show up

由于复用了邮箱登录的步骤，上述拉起支付宝窗口的用例，只需要专注于下订单拉起支付的逻辑。

# alipay_test.py

@when("I prepare the order information with CNY")
def prepare_order_information() -> None:
    """
    准备订单信息
    """
    pass

@when("I place an order of alipay")
def place_an_order() -> None:
    """
    下订单
    """
    pass

@then("alipay cashier desk will show up")
def assert_alipay_cashier_desk_shows_up() -> None:
    """
    展示收银台
    """
    pass

4.1.4 测试数据统计

Pytest 有钩子支持二次开发，在pytest_runtest_makereport钩子内。

def pytest_runtest_makereport(item, call) -> None:
    """
    统计测试数据
    """
    pass

4.1.5 回传统计数据

在钩子pytest_runtest_makereport(item, call)编写数据持久化逻辑。若使用 jenkins，则直接往数据库写数据。若使用自研服务，则调用服务端接口，回传测试数据。

def pytest_sessionfinish(session, exitstatus) -> None:
    """
    调用调度服务的接口，上传测试数据
    """
    pass

4.1.6 发送测试报告

jinja2库支持编写邮件网页，email库支持发送邮件。

4.2 调度服务

4.2.1 调度服务设计

调度服务和 Web 前端，可以用 jenkins 代替。相应地，开发成本降低，可以快速出效果，但是展示效果要打折扣，数据处理逻辑也更依赖 pytest 钩子的二次开发。

服务端框架推荐：Flask，可以快速出成果。以创建任务为例：

@app.route("/testtask/create", methods=["POST"])
def create_test_task() -> str:
    pass

4.2.2 远程执行命令

本地机器生成私钥和公钥

$ ssh-keygen -t rsa

把公钥存放到远程机器上

$ scp ~/.ssh/id_rsa.pub zhancc@192.168.94.111:~/.ssh/id_rsa.pub

把公钥添加到远程机器的authorized_keys

cat ~/.ssh/id_rsa.pub >> ~/.ssh/authorized_keys

远程执行命令

ssh zhancc@192.168.94.111 "/Users/<username>/Library/Android/sdk/tools/bin/avdmanager create avd -n <emulator_name> -k system-images;android-22;google_apis;arm64-v8a"

Python 调用命令

import subprocess


def execute_bash(command: str, timeout: int = 10) -> tuple:
    """
    执行shell脚本
    :param command: 脚本
    :param timeout: 超时时间，默认为10秒
    :return: stdout, stderr 标准输出和错误
    """
    sp = subprocess.Popen(command, shell=True)
    return sp.communicate(timeout=timeout)

4.2.3 支持异步任务

各种命令调用，用同步任务，性能将会很差，且模块耦合较高。使用 celery 异步任务将会提高性能，以调用远程命令为例：

from utils import Machine
from celery import Celery

celery = Celery(app.name, broker=app.config['CELERY_BROKER_URL'])
celery.conf.update(app.config)


@celery.task
def execute_remote_command(machine: Machine, command):
    """
    执行远程命令
    """
    pass

4.2.4 支持定时任务

为了支持定时触发测试任务，推荐使用APScheduler：

from apscheduler.schedulers.background import BlockingScheduler

scheduler = BlockingScheduler()
scheduler.add_executor('processpool')


def trigger_test() -> None:
    """
    触发测试任务
    """
    pass


scheduler.add_job(
    ui_test, args=("iOS_SDK_Client_Test", "mainland", "qa"),
    trigger='cron', minute="07", hour="5", timezone=ZoneInfo("Asia/Shanghai")
)

scheduler.add_listener(task_listener, EVENT_JOB_ERROR)

print('Press Ctrl+{0} to exit'.format('Break' if os.name == 'nt' else 'C'))

try:
    scheduler.start()
except (KeyboardInterrupt, SystemExit):
    pass

4.2.5 Web 后台

利用 Vue.js 快速实现 Web 后台，在此不过多介绍。

5.结语

5.1 应用拓展

系统版本的兼容性测试：由于模拟器的系统版本众多，理论上可以做 Android 和 iOS 系统版本的兼容性测试。
云模拟器服务：商业案例有：https://appetize.io/demo

5.2 作者的话

今年 9 月份找到公司法务，想把这个发成客户端自动化测试专利，法务说你这个方案与一些已有专利相似度较高。既然发不了，不如就分享给大家，共勉！

6.参考文档

13 个赞

如果觉得我的文章对您有用，请随意打赏。您的支持将鼓励我继续创作！

打赏支持

共收到 5 条回复时间点赞

hope1 #5 · 2022年12月12日

ios 手机安装应用都需要授信，这一步可以自动化吗

tangoliver #4 · 2022年12月13日

安卓真机应用的操作，需要系统授权，建议使用模拟器，部分模拟器是可以不需要授权，且拥有更高的系统权限

一江春水zcc #3 · 2022年12月13日 Author

对

hope1 回复

不知道你说的是什么应用：

如果是开发者应用，只要把设备的 UUID 加到开发者证书里面，就可以通过命令自动化安装；
如果是安装企业应用，可以自动化安装，但是想打开 App，需要信任证书。可以打开设置，信任描述文件。这一操作可以通过 UI 自动化实现；
如果是安装 AppStore 里面的 iOS 应用，暂时还做不到自动化，AppStore 会有验证码。

我去炒饭 #4 · 2022年12月14日

强大

Joo #5 · 2022年12月14日

666
学习到了
