0. 前言

从今天起，咱们来共同学习探讨一下 ” COSBench“ 这个工具。

本系列总共分为下面几大部分：

1. COSBench 认识、使用、结果分析
2. COSBench 开发环境配置
3. COSBench 源码分析（主要是 cosbench-s3）
4. COSBench 开发一个适配器

现在咱们开始第一部分。

1. 介绍

随着云时代的到来，公有云、私有云、混合云等快速进入到大家的视野，随着数据量指数级增长，数据存储成了重中之重。对象存储结合了块存储的速度和文件存储的容量，应对海量数据，它更加游刃有余。现在各厂的存储产品除了自研，其他基本都是基于 Ceph 或 Minio 等开源方案进行开发。当我们开发出了一款存储产品，很大一块的宣传就是它的性能如何如何，那么我们怎么来衡量呢？那么 COSBench 则是衡量对象存储性能的其中一款测试工具。

COSBench 是 Intel 团队基于 Java 语言开发，衡量云对象存储服务性能的基准测试工具，全称是 Cloud Object Storage Bench。同所有的性能测试工具一样，COSBench 也分控制台和发起请求的 driver，且 driver 可以分布式部署。可以支持 swift、s3、Openstack 等接口，SineIO 团队基于 cosbench-openio 版本做了新的开发，自定义了基于 S3 协议的新适配器（sio、gdas），更加贴合自研对象存储产品。这两个新适配器新增了功能与优化（比如分段上传、列出对象逻辑优化、SDK 版本升级等等），大家可以通过地址进行下载和试用（https://github.com/sine-io/cosbench-sineio.git）。

COSBench 支持自定义适配器，这一点给了它非常优秀的扩展性和适配性，为它成为对象存储协议通用性能基准测试工具打好了坚实的基础。

2. 架构

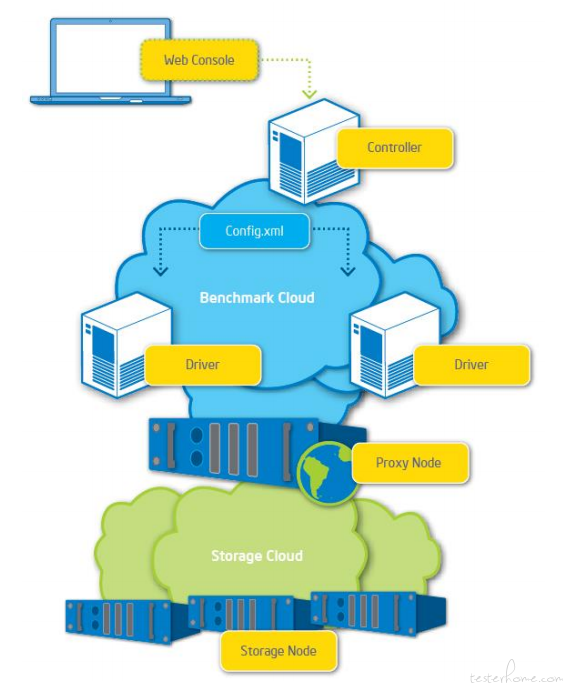

下图很好的诠释了 CosBench 架构：

CosBench 通过 controller 加载自定义的压力模型配置文件（xxx.xml），并分发压力到各个 driver 上，由 driver 对底层存储服务施加压力，达到性能压测的目的。

drivers 采用分布式部署，多个 driver 在压力服务器上为多个 Java 进程，每个 driver 会多线程并发请求（在 CosBench 中为 workers 数）。

说几点我的经验，供大家参考：

• a. controller 启动一个即可，这个是共识，就不说了
• b. drivers 分布于各个压力节点上，每个节点我会启动多个 drivers（我一般启动 2 个，最多的时候启动到 4 个）
• c. 压测配置文件中，每个 driver 我一般会分配 50 个 workers
• d. 压测机的 CPU（比如：48 核心）/内存（比如：64GB）最好大一些，OS 盘最好是 SSD
• e. 压测之前，要测试压力机与存储服务器间的网络是否有瓶颈（我一般用 iperf3，记得双向都打一下）
• f. 压测之前，建议用 fio 这类的压测工具打一下盘，看一下 raid 卡等硬件有没有瓶颈（直接压多个硬盘就行）
• g. 最后一点是底层存储的性能估算，我一般用的估算公式是：单个存储服务器的硬盘个数 * 单个硬盘的带宽 * 0.7

举例：底层存储为 3 节点，每个节点的数据池含 HDD 36 块，假设每块 HDD 的写速度为 150MB/s，那写入的带宽估算公式为：36*150*0.7=3780MB/s

当然，这只是理论估算，一般底层存储无法全部利用硬件的性能。像 HDD，一般读写平均带宽在 80MB/s 就不错了（个人见解），所以大家要根据实际情况去印证自己的估算，逐渐纠偏。

3. 部署

了解了工具是什么，干什么用的，那接下来看看它到底怎么用。

3.0 压力机规划

节点名称	启动服务	角色
压力机 1	controller * 1drivers *2 或 4	主控机压力机
压力机 2	drivers *2 或 4	压力机
压力机 3	drivers *2 或 4	压力机

3.1 部署 --- 非容器化方式

# CentOS 7.7 or 7.9 操作系统

# 关闭防火墙或者防火墙打开19088 19089 18088 18089端口，我这里直接关闭防火墙
systemctl stop firewalld

# 安装依赖包
yum install nmap-ncat curl wget vim -y

# 安装openjdk或者自己安装java环境，我这里直接安装openjdk
yum install java-1.8.0-openjdk -y
# 这里说明一下，建议用1.8及以上的java，因为之前的版本会存在bug，可能会导致测试不准确或者程序异常等问题。

# 清除环境变量
unset http_proxy
# 下载部署包后解压进行部署（三个压力节点均下载和执行）
wget https://github.com/sine-io/cosbench-sineio/releases/download/0.4.7.8/cosbench-0.4.7.8-sineio.tar.gz
tar -xf cosbench-0.4.7.8-sineio.tar.gz
cd cosbench-0.4.7.8-sineio

# 在压力机1、2、3上均启动2个driver
sh start-driver.sh 2

# 在压力机1上启动controller
vim conf/controller.conf

注意：

1. drivers 的数量要与下面提供的 driver 数量保持一致
2. 各个 driver 的名字不能重复

[controller]
drivers = 6
log_level = INFO
log_file = log/system.log
archive_dir = archive

[driver1]
name = driver1
url = http://压力机1IP:18088/driver

[driver2]
name = driver2
url = http://压力机1IP:18188/driver

[driver3]
name = driver3
url = http://压力机2IP:18288/driver

[driver4]
name = driver4
url = http://压力机2IP:18088/driver

[driver5]
name = driver5
url = http://压力机3IP:18188/driver

[driver6]
name = driver6
url = http://压力机3IP:18288/driver

# 保存退出

# 启动controller
sh start-controller.sh

# 浏览器打开CosBench网站即可使用
http://压力机1IP:19088/controller/index.html

3.2 部署 --- docker-compose 方式

我们参照 cosbench-openio（在此对 openio 的开发人员表示感谢）编写并制作了 cosbench-sineio 的 docker 镜像（分别基于 ubuntu16.0.4，和 alpine），大家可以使用 docker 启动 CosBench。

后续还会增加 docker swarm、K8S 的方式，敬请期待。

前提：三台压力机上均部署好 docker、docker-compose 环境

# docker-compose方式
# 参考GitHub地址：https://github.com/sine-io/fav-dockerfiles.git

# 压力机2和3上 启动driver
cd /opt/
mkdir cosbench-sineio && cd cosbench-sineio

# 编辑docker-compose文件，也可以直接下载后进行编辑
vim drivers.yml

注：可以自行更换为 alpine 版本

version: '3.9'

services:
  driver1:
    image: "sineio/cosbench-sineio:0.4.7.8-ubuntu"
    environment:
      CONTROLLER: false
      DRIVER: true
      DRIVER_PORT: 18088
      COSBENCH_PLUGINS: "SIO,GDAS,S3"
    volumes:
      - /data/cosbench-driver1/archive/:/cosbench/archive
      - /data/cosbench-driver1/log/:/cosbench/log
    healthcheck:
      test: ["CMD", "curl", "-f", "http://127.0.0.1:18088/driver"]
      interval: 30s
      timeout: 20s
      retries: 3
    restart: unless-stopped
    tty: true
    stdin_open: true
    network_mode: "host"

  driver2:
    image: "sineio/cosbench-sineio:0.4.7.8-ubuntu"
    environment:
      CONTROLLER: false
      DRIVER: true
      DRIVER_PORT: 18188
      COSBENCH_PLUGINS: "SIO,GDAS,S3"
    volumes:
      - /data/cosbench-driver2/archive/:/cosbench/archive
      - /data/cosbench-driver2/log/:/cosbench/log
    healthcheck:
      test: ["CMD", "curl", "-f", "http://127.0.0.1:18188/driver"]
      interval: 30s
      timeout: 20s
      retries: 3
    restart: unless-stopped
    tty: true
    stdin_open: true
    network_mode: "host"

# 保存退出，启动drivers（请确保端口18088、18188、18089、18189未被占用）
docker-compose up -d

# 在 压力机1 上启动2个drivers 和 1个controller
cd /opt/
mkdir cosbench-sineio && cd cosbench-sineio
vim all.yml

version: '3.9'

services:
  driver1:
    image: "sineio/cosbench-sineio:0.4.7.8-ubuntu"
    environment:
      CONTROLLER: false
      DRIVER: true
      DRIVER_PORT: 18088
      COSBENCH_PLUGINS: "SIO,GDAS,S3"
    volumes:
      - /data/cosbench-driver1/archive/:/cosbench/archive
      - /data/cosbench-driver1/log/:/cosbench/log
    healthcheck:
      test: ["CMD", "curl", "-f", "http://127.0.0.1:18088/driver"]
      interval: 30s
      timeout: 20s
      retries: 3
    restart: unless-stopped
    tty: true
    stdin_open: true
    network_mode: "host"

  driver2:
    image: "sineio/cosbench-sineio:0.4.7.8-ubuntu"
    environment:
      CONTROLLER: false
      DRIVER: true
      DRIVER_PORT: 18188
      COSBENCH_PLUGINS: "SIO,GDAS,S3"
    volumes:
      - /data/cosbench-driver2/archive/:/cosbench/archive
      - /data/cosbench-driver2/log/:/cosbench/log
    healthcheck:
      test: ["CMD", "curl", "-f", "http://127.0.0.1:18188/driver"]
      interval: 30s
      timeout: 20s
      retries: 3
    restart: unless-stopped
    tty: true
    stdin_open: true
    network_mode: "host"

  controller:
    image: "sineio/cosbench-sineio:0.4.7.8-ubuntu"
    environment:
      CONTROLLER: true
      DRIVER: false
      DRIVERS: "http://压力机1IP:18088/driver,http://压力机1IP:18188/driver,http://压力机2IP:18088/driver,http://压力机2IP:18188/driver,http://压力机3IP:18088/driver,http://压力机3IP:18188/driver,"
    depends_on:
      driver1:
        condition: service_started
      driver2:
        condition: service_started
    volumes:
      - /data/cosbench-controller/archive/:/cosbench/archive
      - /data/cosbench-controller/log/:/cosbench/log
    healthcheck:
      test: ["CMD", "curl", "-f", "http://127.0.0.1:19088/controller/index.html"]
      interval: 60s
      timeout: 20s
      retries: 3
    restart: unless-stopped
    tty: true
    stdin_open: true
    network_mode: "host"

注：如有问题，欢迎提 PR 和 issue 至 github 上：

https://github.com/sine-io/cosbench-sineio.git

https://github.com/sine-io/fav-dockerfiles.git

4. 使用

到这里，软件已经部署好了，那么接下来，我们来看一下怎么用。

注：压缩包解压完毕后，在解压目录的 conf 文件夹下有示例，供大家参考。

示例 1：sio-config-sample.xml

示例 1 参考地址：https://github.com/sine-io/cosbench-sineio/blob/main/release/conf/sio-config-sample.xml

示例 2：gdas-config-sample.xml

示例 2 参考地址：https://github.com/sine-io/cosbench-sineio/blob/main/release/conf/gdas-config-sample.xml

4.1 配置文件讲解

下面以 sio-config-sample.xml 讲解一下：

<?xml version="1.0" encoding="UTF-8" ?>
<!-- workload处于最外层，包裹了整个性能测试过程 -->
<workload name="xml-sample" description="sample benchmark for ehualu s3">

  <!-- workflow 定义了整个性能工作流，它含有1个或多个workstage -->
  <workflow>
    <!-- New feature to sio and siov2 -->
    <!-- mprepare, multipart upload object -->
    <!-- workstage定义了一个测试阶段，比如此阶段我们只做写入（通过type来修改）的性能测试-->
    <workstage name="mprepare example">
      <!-- storage定义了存储类型，包含许多类型，如果是S3协议存储，可以sio或s3等等，通过type进行指定即可 -->
      <!-- config里面配置了连接此存储的AK/SK，endpoint等信息，不同存储的可配置参数不同，sio的可参考下面配置 -->
      <storage type="sio" config="accesskey=<accesskey>;secretkey=<scretkey>;proxyhost=<proxyhost>;proxyport=<proxyport>;endpoint=<endpoint>;path_style_access=true" />
      <!-- work定义了负载，其中type定义了负载类型，是写入/读取等等，workers定义了并发数，config定义了负载的一些参数，下面来一一说明 -->
      <!-- cprefix为存储桶的前缀，containers是紧跟前缀的字符，如果我创建一个存储桶名字为test1，那么cprefix为test，containers为r(1,1) -->
      <!-- 其中r(1,1)中的r是选择器，cosbench包括多种选择器，不同的workstage可是使用的选择器也不同，大家可以参考COSBenchUserGuide.pdf -->
      <!-- objects定义了对象名字从1到10，如果不加oprefix的话，那前缀为默认值，oprefix建议添加 -->
      <!-- sizes定义了文件粒度，可以是单个粒度，也可以是不同粒度配比 -->
      <work type="mprepare" workers="1" config="cprefix=s3testqwer;containers=r(1,2);objects=r(1,10);sizes=c(64)KB" />
    </workstage>
    <!-- end -->

    <!-- mwrite, multipart upload object -->
    <workstage name="mwrite example">
      <work name="mwrite test" workers="8" runtime="30">
        <!-- part_size: default is 5MiB, must be set >= 5MiB -->
        <storage type="sio" config="accesskey=<accesskey>;secretkey=<scretkey>;proxyhost=<proxyhost>;proxyport=<proxyport>;endpoint=<endpoint>;path_style_access=true;part_size=5242880" />
        <operation type="mwrite" ratio="100" config="cprefix=s3testqwer;containers=u(1,2);objects=u(11,20);sizes=c(64)KB" />
      </work>
    </workstage>
    <!-- end -->

    <!-- restore, restore object -->
    <workstage name="restore object example">
      <work name="restore test" workers="8" runtime="30">
        <!-- restore_days: default is 1 -->
        <storage type="sio" config="accesskey=<accesskey>;secretkey=<scretkey>;proxyhost=<proxyhost>;proxyport=<proxyport>;endpoint=<endpoint>;path_style_access=true;restore_days=1" />
        <operation type="restore" ratio="100" config="cprefix=s3testqwer;containers=u(1,2);objects=u(11,20);sizes=c(64)KB" />
      </work>
    </workstage>
    <!-- end -->

    <!-- storage_class, default is STANDARD -->
    <workstage name="set object's storage_class">
      <work name="storage class test" workers="8" runtime="30">
      <!-- storage_class must exist in your storage -->
        <storage type="sio" config="accesskey=<accesskey>;secretkey=<scretkey>;proxyhost=<proxyhost>;proxyport=<proxyport>;endpoint=<endpoint>;path_style_access=true;storage_class=GLACIER" />
        <!-- write, mwrite -->
        <operation type="write" ratio="100" config="cprefix=s3testqwer;containers=u(1,2);objects=u(11,20);sizes=c(64)KB" />
      </work>
    </workstage>
    <!-- end -->

    <!-- no_verify_ssl, default is false -->
    <workstage name="disable verify ssl example">
      <work name="https test" workers="8" runtime="30">
        <storage type="sio" config="accesskey=<accesskey>;secretkey=<scretkey>;proxyhost=<proxyhost>;proxyport=<proxyport>;endpoint=<endpoint>;path_style_access=true;no_verify_ssl=true" />
        <!-- write, read, etc. -->
        <operation type="head" ratio="100" config="cprefix=s3testqwer;containers=u(1,2);objects=u(11,20);sizes=c(64)KB" />
      </work>
    </workstage>
    <!-- end -->


    <!-- GiB, MiB, KiB, etc. 2^n, not 10^n -->
    <workstage name="object size is 1024 based">
      <work name="object size test" workers="8" runtime="30">
        <storage type="sio" config="accesskey=<accesskey>;secretkey=<scretkey>;proxyhost=<proxyhost>;proxyport=<proxyport>;endpoint=<endpoint>;path_style_access=true;no_verify_ssl=true" />
        <!-- write, mwrite, both ok. -->
        <operation type="write" ratio="100" config="cprefix=s3testqwer;containers=u(1,2);objects=u(11,20);sizes=c(64)KiB" />
      </work>
    </workstage>
    <!-- end -->


    <!-- aws_region: just for siov2 -->
    <workstage name="set aws_region example">
      <work name="https test" workers="8" runtime="30">
        <!-- aws_region: default is us-east-1. Normally, there is no need to set this parameter. -->
        <storage type="siov2" config="accesskey=<accesskey>;secretkey=<scretkey>;proxyhost=<proxyhost>;proxyport=<proxyport>;endpoint=<endpoint>;path_style_access=true;aws_region=us-east-1" />
        <!-- write, read, etc. -->
        <operation type="head" ratio="100" config="cprefix=s3testqwer;containers=u(1,2);objects=u(11,20);sizes=c(64)KiB" />
      </work>
    </workstage>
    <!-- end -->

  </workflow>


  <!-- Same to s3, storage type: gdas or sio or s3, both ok. -->
  <!--
  <storage type="s3" config="accesskey=<accesskey>;secretkey=<scretkey>;proxyhost=<proxyhost>;proxyport=<proxyport>;endpoint=<endpoint>;path_style_access=true" />

  <workflow>

    <workstage name="init">
      <work type="init" workers="1" config="cprefix=s3testqwer;containers=r(1,2)" />
    </workstage>

    <workstage name="prepare">
      <work type="prepare" workers="1" config="cprefix=s3testqwer;containers=r(1,2);objects=r(1,10);sizes=c(64)KB" />
    </workstage>

    <workstage name="main">
      <work name="main" workers="8" runtime="30">
        <operation type="read" ratio="80" config="cprefix=s3testqwer;containers=u(1,2);objects=u(1,10)" />
        <operation type="write" ratio="20" config="cprefix=s3testqwer;containers=u(1,2);objects=u(11,20);sizes=c(64)KB" />
      </work>
    </workstage>

    <workstage name="cleanup">
      <work type="cleanup" workers="1" config="cprefix=s3testqwer;containers=r(1,2);objects=r(1,20)" />
    </workstage>

    <workstage name="dispose">
      <work type="dispose" workers="1" config="cprefix=s3testqwer;containers=r(1,2)" />
    </workstage>

  </workflow>
  -->
</workload>

注意几个特殊的 workstage：

1. init 一般用于创建存储桶
2. prepare 一般用于创建文件，供后续的读操作使用
3. cleanup 一般用于后续的清理工作（删对象）
4. dispose 一般用于清理工作（删桶）

我一般不进行 cleanup 和 dispose，因为存储中有一定数据量后，查看性能是否下降也是一个测试方面，大家可自行选择。

4.2 提交测试

方法一、使用 controller web 提交，这是我常用的方法，因为便于观察和排错

a. 将编辑好的xml文件保存到电脑的某个目录下

b. 访问 http://你的IP地址:19088/controller/index.html

c. 点击Submit new workloads

d. 在Workload config那里选择文件后进行submit即可

方法二、使用 cli 提交任务（我不常用）

cd cosbench-0.4.7.8-sineio

sh cli.sh submit xxx.xml anonymous:cosbench@你的IP:19088

之后我们可以去web页面上查看提交的任务

注意：

1. 我们可以提交多个任务（即多个 xml 文件），它会自动加入到任务队列中，我们还可以对任务进行排序。

5. 结果分析

当我们提交完测试后，可以在 index 页面的 Active Workloads 中找到已提交的任务，这里可以查看正在运行任务的详细信息。我们点击 View details 后可以进入任务详情页面。

index 页面的解释

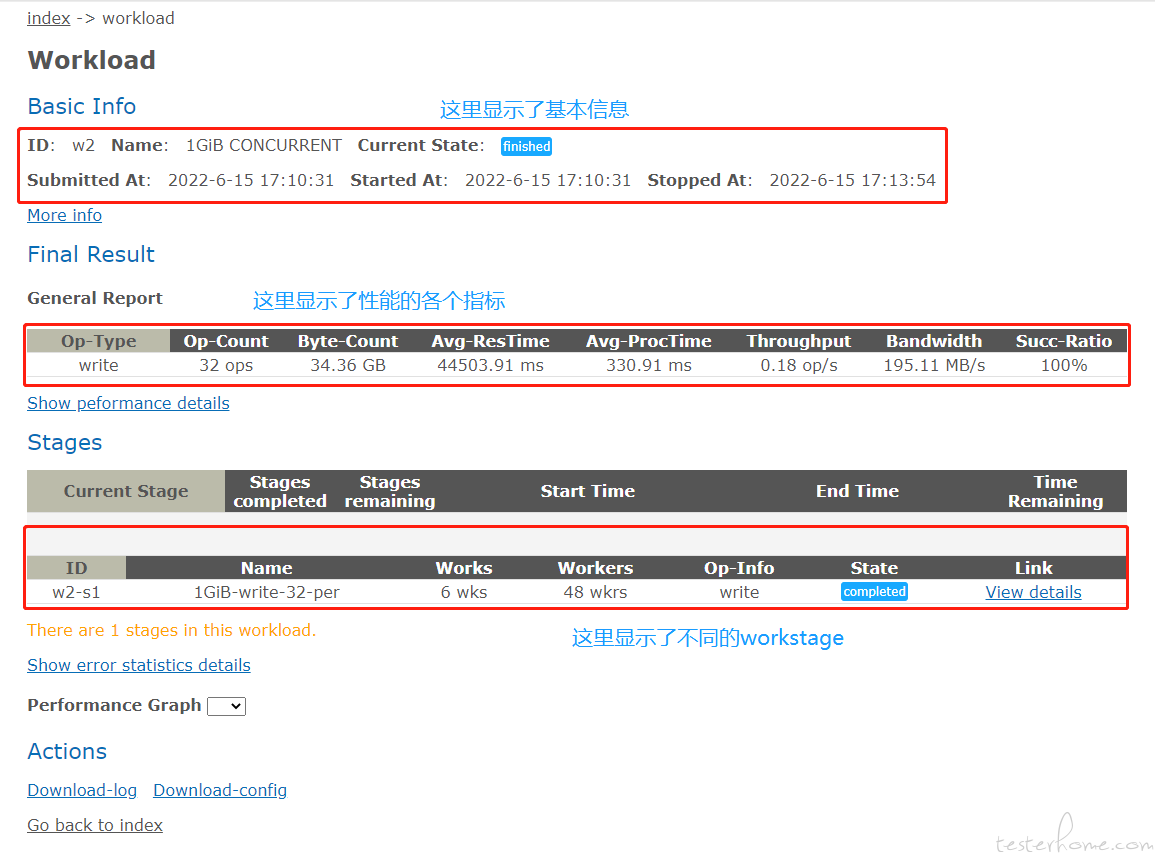

关于 workload 的页面

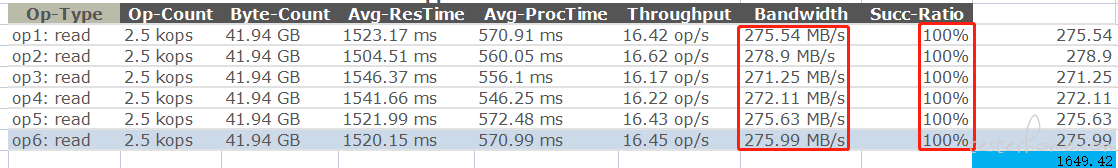

这里讲一下 General Report 这一栏，着重关注下面几个值：

①Avg-ResTime：平均时延，它为存储服务处理请求的时间，包含数据传输时间，一般小文件（比如 KB 级别）我们也会关注这个值，此值越低，小文件的 IOPS 越好

②Avg-ProcTime：平均处理时间，它为存储服务处理请求的时间，不包含数据传输时间

③Throughput：吞吐量，当我们的文件粒度为 1M 及以下时，着重关注这个值，描述了当前文件粒度下的读写等性能（IOPS）

④Bandwidth：带宽，当我们的文件粒度为 1M 以上时，着重关注这个值，描述了当前文件粒度下的读写等性能（MB/s 等单位）

⑤Succ-Ratio：请求成功率，这里一般都要求 100%

这里说一下 IOPS 这个单位，防止有人误会。IOPS 一般用于块存储，在我测试对象存储性能的过程中，给其他同事描述的时候，大家普遍接受 IOPS 这个单位，我跟其他存储厂商同事交流过，他们也用这个表示过。所以我就直接拿来用于代表小文件的性能，大家一看基本就能明白。如果您不喜欢这么表示，可以使用 OP/s

特别提醒：

1. 测试过程中要到压力机和存储服务器中看一下资源情况
我会用top查看CPU，内存等资源情况
用iostat查看硬盘情况
用sar查看网络带宽情况

2. 有条件的可以搭建一套Prometheus + Grafana + node-exporter 进行资源监控

3. 进行监控的目的有几个，一要确认咱给的压力是不是合适、二要看数据到底有没有落盘、三是监控与web页面的值进行对比

结果分析

当测试执行完毕后，我们要进行结果收集与分析，下面依次来讲一下我的做法。

结果收集

我们进行性能测试，不可能使用 1 个 driver，当我们使用多个 drivers 的时候，在 General Report 处会有多行值，我会把这个值拷贝到 Excel 中进行处理。

1. 在我们拷贝到 Excel 中之前，首先我们应该关注 Succ-Ratio，全是 100%，理论上代表全部成功了。
2. 保险起见，我们可以到 controller 节点的 cosbench-0.4.7.8-sineio 目录下，去查看 workload.log 中是否有 WARN 或 ERROR 关键字 --- 一般大文件大并发（512MB 及以上）我会做此步骤。日志路径为：~/cosbench-0.4.7.8-sineio/archive/w9-write 3050-16K-22320/workload.log

​ w9-write 3050-16K-22320 为你运行结束的这个 workload

1. 以大文件举例：选中 Bandwidth 这几行（红框），在 Excel 中进行 数据 ---> 分列，然后进行求和即可

当我们得出性能总值之后，要进行分析，咱们在分析章节分解。

分析改进

性能测试是一个 “长期” 的过程，我一般从以下几点来进行结果分析：

a. 当我们以某种并发测试出一组结果之后，我会首先与网络性能、硬盘估算性能、软件上个版本性能等进行对比

​ a.1 如果测出来的性能值进行对比后，相差过大，我会进行复测（增大/减少并发量，增大数据量等）

​ a.2 如果经过对比后，此组值可用，那么我会结果整理完毕后，与存储同事进行沟通，如果达成一致则此值保留。如果有不同意见，会进行分析改进后复测。

b. 我有些时候会增加一些并发，查看 Avg-ResTime 增长和 Throughput/Bandwidth 增长是不是明显

​ b.1 当 Avg-ResTime 增长很明显，但是 Throughput/Bandwidth 增长不明显，那么我会选取 Avg-ResTime 相对比较好时的性能值。

​ b.2 当 Throughput/Bandwidth 增长明显（我个人建议：≥5% 增长率）的时候，我会继续施加压力

c. 想到其他的，再补充。

6. 结尾

至此，这一篇文章就结束了，我们从 What，When，Why，How 几方面进行了讲解。此工具使用起来稍微有点复杂，尤其是手动定义负载那块（编写 xml 文件），但是熟能生巧，大家多用多看多分析多总结，也会很快上手。

本篇想要分享的就这么多，咱们下篇文章再见，谢谢。
