开源测试工具 ApkChecker_new Android 包大小检测及趋势统计

linpengcheng · 2020年05月07日 · 最后由 linpengcheng 回复于 2020年07月28日 · 4514 次阅读

GitHub 地址：https://github.com/pengchenglin/ApkChecker_new

根据@xinxi的Android 包大小检查测试方案，增加了 android bundle 包的检测，和一个 web 的页面展示。
使用到的工具有：

Matrix-APKChecker (下载地址：matrix-apk-canary-0.6.5.jar)
bundletool（下载地址： bundletool-all-0.15.0.jar ）

基于Flask 和Bootstrap 优化了报告展示的 UI 页面。少废话，先看东西。

如何运行

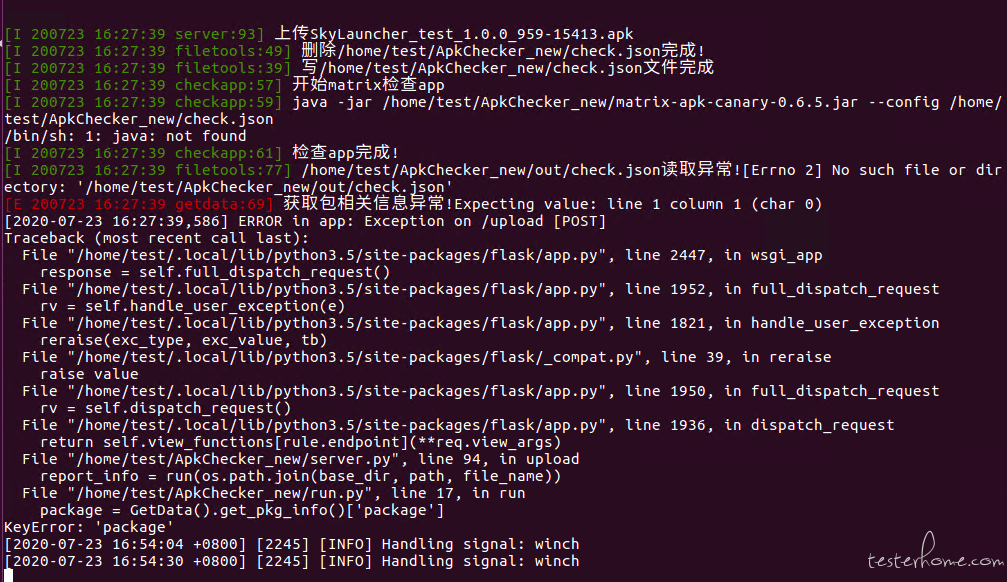

由于使用到了matrix-apk-canary-0.6.5.jar和bundletool-all-0.15.0.jar两个 jar 包
首先要确保 java 环境已配置正确

clone 项目到本地

安装 python3 及相关依赖的库pip3 install -r requirements.txt

使用 gunicorn 运行

cd /GitHub/ApkChecker_new
gunicorn -w 4 -b 0.0.0.0:9876 server:app --timeout 300
# 300秒延时等待防止上传apk后，后台处理时长过长的保护性等待，没加可能会导致aab的包处理超时导致报告生成失败

App Bundle

什么是 App Bundle

App Bundle 是一种新的安卓编译打包方式，编译工具可以根据 CPU 架构类型、屏幕分辨率、语言等维度将一个传统的 App 打包成一个 App 集合；用户下载 App 时，应用市场会根据终端三种维度的类型提供仅适配此终端的 App 子集，从而在提供相同业务功能的前提下，节省用户的网络流量与终端设备空间。（文件扩展名为 .aab）

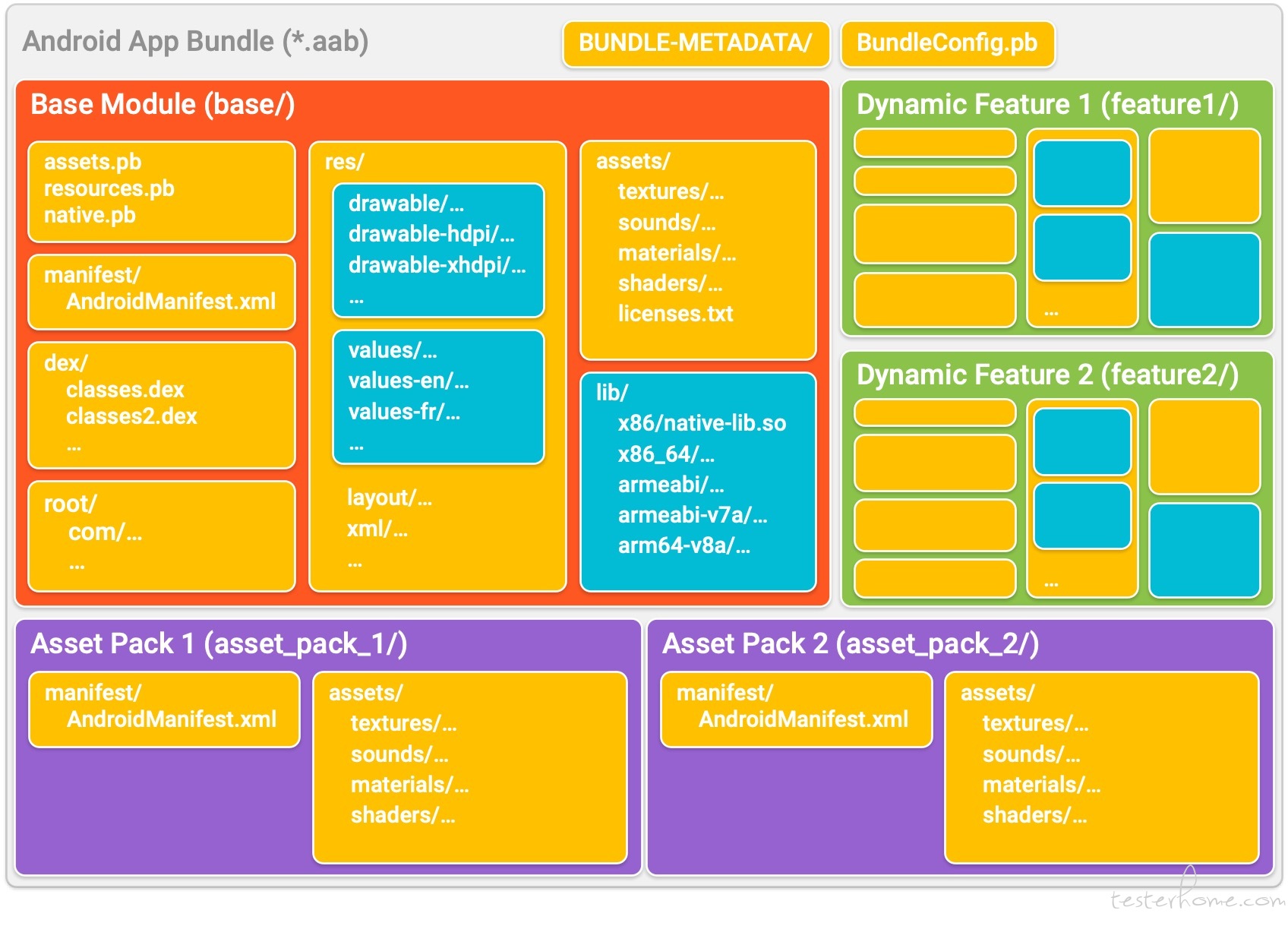

App bundle 是经过签名的二进制文件，可将应用的代码和资源整理到模块中，如下图所示。以蓝色标识的目录（例如 drawable/、values/ 和 lib/ 目录）表示 Google Play 用来为每个模块创建配置 APK 的代码和资源。

更多关于 App Bundle 的资料可以从查看 Android App Bundle 简介

使用 bundletool 命令行工具进行测试

App Bundle 的文件扩展名为 .aab，使用adb install是没办法直接将应用安装到手机的。Google 提供了bundletool 命令行工具实现 aab 文件的安装及信息查看。
当 bundletool 根据您的 app bundle 生成 APK 时，它会将这些 APK 纳入到一个名为 “APK set archive” 的容器中，该容器以 .apks 作为文件扩展名。请使用 bundletool build-apks 命令来生成 apks

java -jar bundletool-all-0.15.0.jar build-apks --bundle=/MyApp/my_app.aab --output=/MyApp/my_app.apks

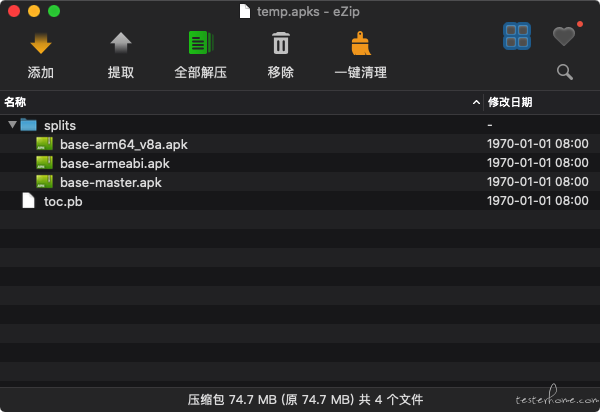

apks 里面的内容如下，不同的 app 有所不同

由于部分版本 (Android 5.0 以下) 不支持 app Bundle 功能，个别场景我们需要返回全量包，想要完整的 apk，可以在上面的命令行后面加上--mode=universal的参数就行

java -jar bundletool-all-0.15.0.jar build-apks --bundle=/MyApp/my_app.aab --output=/MyApp/my_app.apks --mode=universal

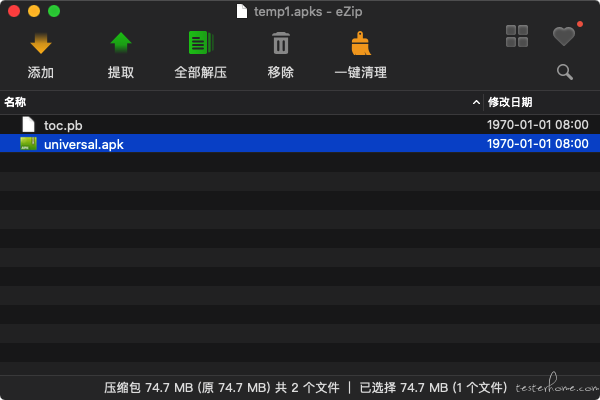

apks 里面就只有一个完整的 universal.apk，解压出来直接adb install universal.apk就好啦

生成的 apks 安装到 android 设备上需要执行下面的命令：

java -jar bundletool-all-0.15.0.jar  install-apks --apks=/MyApp/my_app.apks

估算 apks 文件实际安装到手机上的 apk 大小，可以使用下面的命令：

java -jar bundletool-all-0.15.0.jar get-size total --apks=/MyApp/my_app.apks

更多 bundletool 的使用说明可以查看：https://developer.android.com/studio/command-line/bundletool

Matrix-APKChecker

Matrix-ApkChecker 是微信针对 android 安装包的分析检测工具，根据一系列设定好的规则检测 apk 是否存在特定的问题，并输出较为详细的检测结果报告，用于分析排查问题以及版本追踪。Matrix-ApkChecker 以一个 jar 包的形式提供使用，通过命令行执行 java -jar ApkChecker.jar` 即可运行。
简单使用命令如下:

java -jar matrix-apk-canary-0.4.10.jar --apk <your_apk_path>

使用配置文件命令如下:

java -jar matrix-apk-canary-0.4.10.jar -apk <your_apk_path> --config <your_config_path>

具体的使用和操作可以查看：Matrix Android ApkChecker README

APP Bubdle 文件如何结合 Matrix-APKChecker 检查包大小信息

aab 文件通过 bundletool 命令行生成 apks 后 (其实 apks 就是个压缩文件)，解压后发现里面就是按照相关的逻辑生成了多个 apk。google 会根据设备的相关配置，安装上对应的 apk 达到缩小 app 大小的目的。
由于我测试的 app，打包的 aab 通过 bundletool 命令行生成 apks 发现，其实里面就是一个 base-master.apk 和另外两个 base-arm64_v8a.apk 和 base-armeabi.apk。后两其实是根据手机是否为 64 位分出来的两个包，包含了不同的资源。只要知道其大小就好了，我只要用 Matrix-APKChecker 检查去 base-master.apk 就可以了。
所以对于 App Bundle 的 aab 文件，我处理的方式是

先使用 bundletool 生成 apks
解压出 apks 里的多个 apk
记录 base-arm64_v8a.apk 和 base-armeabi.apk 的文件大小，用 Matrix-APKChecker 检查去 base-master.apk
然后将数据整理以报告的形式展示

基于 Flask 的 web 页面

上面讲了 App Bundle 和 Matrix-APKChecker 的内容，下面讲解下 Web 页面是怎么实现的

路由及页面跳转

route	templates
/	home.html
/<package>	dashboard.html、dashboard_aab.html
/<package>/reports/<report_path>	report_template.html、report_template_aab.html

dashboard 页面展示

上传 apk

点击上传 apk 的按钮后，弹出的弹框相关操作使用了 Bootstrap 的模态框（Modal），判断是否为 apk、aab 的文件，上传到工程目录下的 update 文件夹下，执行 run，运行生成报告 html 文件，并弹出 alert 提示后自动跳转到详情报告页面。

server.py

@app.route('/upload', methods=['GET', 'POST'])
def upload():
    '''上传apk、aab文件'''
    if request.method == 'GET':
        return "is upload file ... "
    else:
        path = request.form.get('upload_path')
        file = request.files['upload_file']
        file_name = file.filename
        if os.path.splitext(file_name)[-1][1:] not in ['APK', 'apk', 'aab']:
            return jsonify({"code": 200, "info": "文件：%s 不是apk or aab，请重试" % file_name})
        else:
            base_dir = config.tmp_upload_path
            if not os.path.exists(base_dir):
                mk_dir(base_dir)
            base_dir = config.tmp_upload_path
            file.save(os.path.join(base_dir, path, file_name))
            logger.info('上传%s' % file_name)
            report_info = run(os.path.join(base_dir, path, file_name))
            return jsonify({"code": 200, "info": "%s报告生成成功，即将跳转%s" % (file_name, report_info['report_path']),'report_info': report_info})

home.html、 dashboard.html、 dashboard_aab.html

$('#upload').click(function() {
    var upload_path = $('#upload_path').text();
    var formData = new FormData($('#upload-form')[0]);
    formData.append("upload_path", upload_path);
    window.alert("文件后台上传处理中,请稍后");
    $.post({
        url: '/upload',
        dataType: 'json',
        type: 'POST',
        data: formData,
        async: true,
        cashe: false,
        contentType: false,
        processData: false,
        success: function(returndata) {
            if (returndata['code'] == 200) {
                var info = returndata['info'];
                alert(info);
                var report_path =returndata['report_info']['report_path'];
                window.location.href = report_path;
            }
        },
        error: function(returndata) {
            alert("报告生成失败！")
        }
    })
});

报告统计页面展示

统计页面左侧可以切换不同的 apk 包查看相应的包历史大小信息，由于没有使用到数据库，每次生成的 html 都会保存在 Project_path/Report/<package_name>/reports 的路径下面，并且更新文件夹下的rs.json文件。每次的页面加载获取数据都是读取Project_path/Report/下的文件目录结构和相应的rs.json文件信息后展现出来的。

默认导航栏显示的名称为Project_path/Report/下各个<package_name>文件夹的名字

想要左侧的导航栏内的不显示 packagename 而是对应的 app 名称，可以去config.py的dict internalapp中填写上自己 app 的包名和 APP 名称

同一个包名的，apk 和 aab 会存放在两个文件夹下，aab 的包的会自动生成以_aab结尾的文件夹

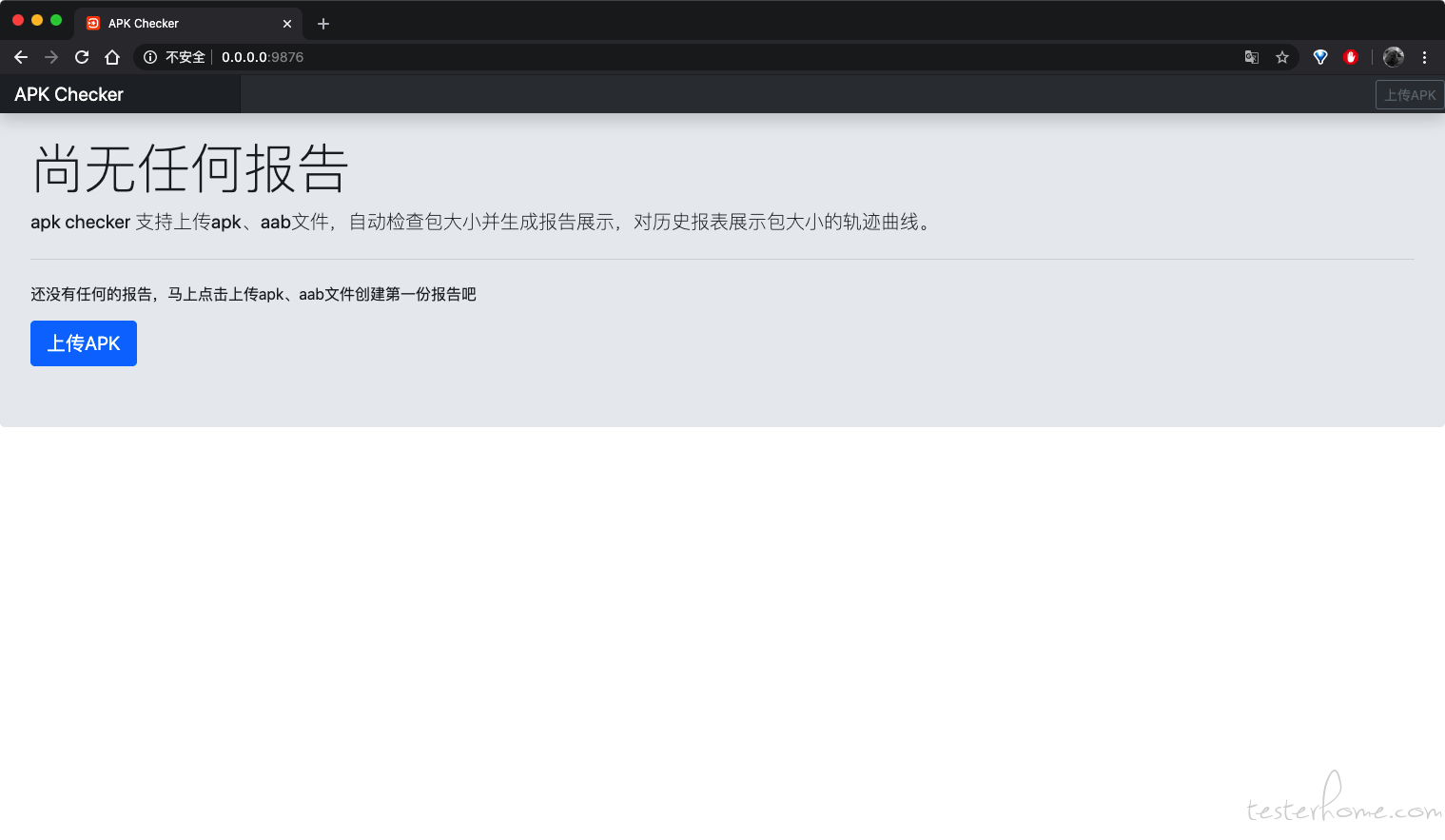

由于 apk 和 aab 的数据内容有差别，web 页面展示也有所不同，统计页面分别以dashboard.html、 dashboard_aab.html模板，要是刚开始没有任何报告的时候 (Project_path/Report/都还没有的时候)，则以home.html为模板展示首页。

server.py

@app.route('/')
@app.route('/<package>')
def statistics(package=None):
    '''模板生成统计报告'''
    folders = get_report_folders()
    if folders:
        if not package:
            package = list(folders.keys())[0]
        else:
            pass
        if not os.path.exists(os.path.join(config.report_folder, package, 'rs.json')):
            pass
        else:
            reports_info = json.loads(read_file(os.path.join(config.report_folder, package, 'rs.json')))
            reports_info['last']['package'] = package
            report_list = reports_info['total']
            script_list = make_script_str(report_list)

            page, per_page, offset = get_page_args(page_parameter="page", per_page_parameter="per_page")
            pagination_users = get_users(report_list, offset=offset, per_page=per_page)
            pagination = Pagination(
                page=page,
                per_page=per_page,
                total=len(report_list),
                record_name="users",
                css_framework="bootstrap4"
            )

            context = {
                'urls': pagination_users,
                'size_list': script_list[1],
                'time_list': script_list[0],
                'package': package,
                'folders': folders,
                'appname': reports_info['last']['appname']
            }

            if 'aab' in package:
                return render_template("dashboard_aab.html", context=context, per_page=per_page, pagination=pagination)
            else:
                return render_template("dashboard.html", context=context, per_page=per_page, pagination=pagination)
    else:
        return render_template("home.html")

包打大小曲线图绘制

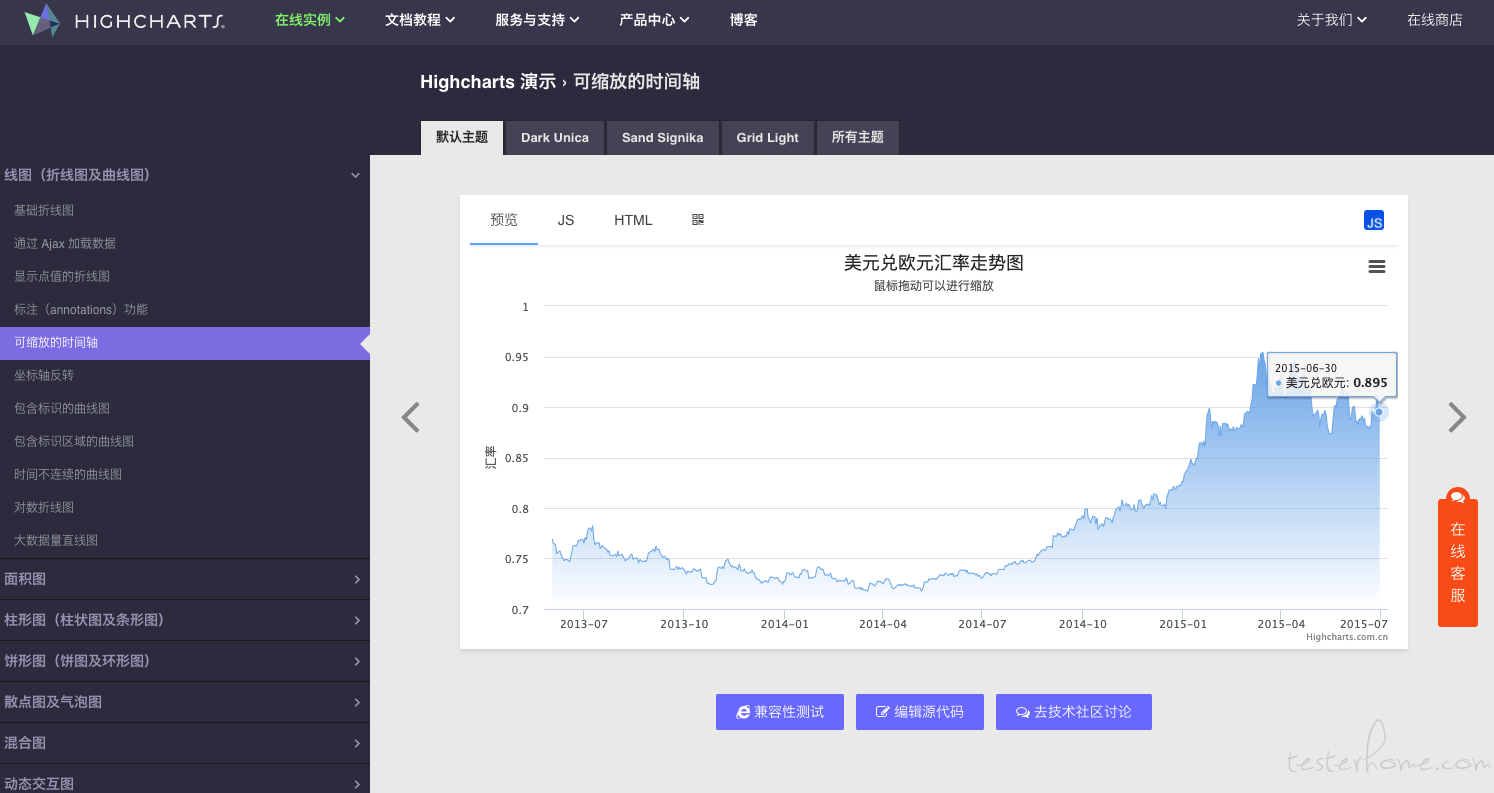

报告上的折线图是从Highcharts 演示 › 可缩放的时间轴修改而来的，在dashboard.html、 dashboard_aab.html内编辑好相应 html 和 js 代码后，传入的数据为 apk 的大小及报告的创建时间，都是在rs.json中已经生成保存好了的。
详情报告页面的，饼图也是用的Highcharts 演示 › 基础饼图。

这个网站提供了丰富的报表展示效果，支持在线编辑和调试，提供多种主题的选择。

表格及分页

每个包大小详情的基本数据组成的表格在 web 页面展示，内容传入也都是在 rs.json 的total中已经保存好了的。只需要将数据传入就行

dashboard.html

<div class="table-responsive">
          <table class="table table-striped table-sm table-bordered">
            <thead class="table-dark">
              <tr>
                <th>#</th>
                <th>创建时间</th>
                <th>APP版本</th>
                <th>versioncode</th>
                <th>包体大小</th>
                <th>详情</th>
              </tr>
            </thead>
            <tbody>
              <!--这里写for开头-->
              <!--{% for url in context["urls"] -%}-->
              <tr>
                  <td>{{ loop.index + pagination.skip }}</td>
                  <td class="text-left">{{ url['create_time'] }}</td>
                  <td class="text-left">{{ url['versionName'] }}</td>
                  <td class="text-left">{{ url['versionCode'] }}</td>
                  <td class="text-left">{{ url['apksize'] }}</td>
                  <td><a href="{{ url['report_path'] }}"><span style="color: #0077FF;">查看详情</span></a></td>
              </tr>
              <!--{% endfor -%}-->
              <!--这里写for结束-->
            </tbody>
          </table>
        </div>
        {{ pagination.links }}

表格要是数据很多，在一个页面展示就会显得页面很长，因此需要对表格进行分页切换的处理。就是这个东西

Google 了一下发现 flask 有相应的模块，就直接哪来用就是了。Flask-paginate/

python

from flask_paginate import Pagination, get_page_args
from flask import render_template

def get_users(users,offset=0, per_page=10):
    return users[offset: offset + per_page]

@app.route('/')
def pages():
    page, per_page, offset = get_page_args(page_parameter="page", per_page_parameter="per_page")
    users = [{"create_time": "2020-05-05 19:52:32","size": "39.23"},
             {"create_time": "2020-05-06 19:52:32","size": "39.23"},
                    ...
                    ...
            ]
    pagination_users = get_users(users,offset=offset, per_page=per_page)
    pagination = Pagination(
        page=page,
        per_page=per_page,
        total=len(users),
        record_name="users",
        css_framework="bootstrap4"
    )
    return render_template('index.html', users=pagination_users, per_page=per_page, pagination=pagination)
if __name__ == '__main__':
    app.run(host='0.0.0.0', port=9876, debug=True)

index.html

{{ pagination.info }}
{{ pagination.links }}
<table class="table table-striped table-sm table-bordered">
  <thead>
    <tr>
      <th>#</th>
      <th>创建时间</th>
      <th>包体大小</th>
    </tr>
  </thead>
  <tbody>
      {% for url in users -%}
      <tr>
          <td>{{ loop.index + pagination.skip }}</td>
          <td class="text-left">{{ url['create_time'] }}</td>
          <td class="text-left">{{ url['size'] }}</td>
      </tr>
      {% endfor -%}

  </tbody>
</table>
{{ pagination.links }}
