1、范围

本标准规定了道路运输车辆卫星定位系统监管/监控平台之间数据交换的技术要求，包括通信方式、安全认证、功能实现流程、协议消息格式和数据实体格式等内容。
本标准适用于道路运输车辆卫星定位系统监管/监控平台之间的数据交换。

2、规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版木适用于本文件。凡是不注日期的引用文件，其最新版本 (包括所有的修改单) 适用于本文件。
JT/T 809-2011 道路运输车辆卫星定位系统平台数据交换

3.术语、定义和缩略语

3.1 术语和定义

3.1.1 上级平台 superior platform

提供其他平台接入的政府监管平台。

3.1.2 下级平台 inferior platform

企业监控平台、政府监管平台中接入上级平台的监管/监控平台。

3.1.3 主链路 main links

在上下级平台之间采用两条基于 TCP 协议的虚拟通道，其中，因下级平台作为 TCP 客户端
连接上级平台的 TCP 服务端成功后而构建的上行单向虚拟通道。

3.1.4 从链路 subordinate links

在上几下级平台之间采用两条基于 TCP 协议的虚拟通道，其中，因上级平台作为 TCP
客户端连接下级平台的 TCP 服务端成功后而构建的下行单.向虚拟通道。

4.技术要求

4.1 通信方式

上级平台与下级平台之间采用双链路通信方式，具体要求如下；
a) 上下级平台间通信方式采用 TCP 协议长连接方式；
b) 上级平台提供服务的 IP 地址、端口号以及用户名、密码等信息，供下级平台接入;
c）下级平台向上级平台发起建立主链路连接请求，主链路成功建立后，上级平台向下级平台发起从链路连接请求;
d) 下级平台可以通过主链路向上级平台发送数据，上级平台可以通过从链路向下级平台发送数据;
e) 主从链路中其中一条链路中断时，所有的数据都通过另外一条链路进行数据传输，断开的链路恢复时，继续按照标准的约定继续从两条链路进行数据传输;
f) 通信链路通过其中的 TCP 客户端方发送链路保持数据包检测链路连接状态，实现链路的可靠连接。

4.2 安全认证

跟据 4.1 中提出的通信方式，上级平台对下级平台的接入请求进行安全验证，确保建立可靠、可信的通信链路，下级平台无需对上级平台的接入请求进行安全验证。
上级平台对下级平台安全验证流程应遵循以下规定:
a) 上级平台为下级平台分配相应的接入码、接入用户名、密码以及数据加解密相关参数;
b) 下级平台与上级平台连接时，发送"登录清求"消息，上级平台收到下级平台连接请求后，首先验证请求的 IP 地址，如果请求 IP 地址与约定的接入 IP 地址不一致，则返回验证失败结果;其次，上级平台对下级平台的接入码、用户名以及密码进行验证，根据验证的结果向下级平台返回相应的结果值;
c) 上下级平台间的数据传输可采用加密模式传输，实现对传输数据的即时加密，具体加密算法按照 4.4.7 中的规定。

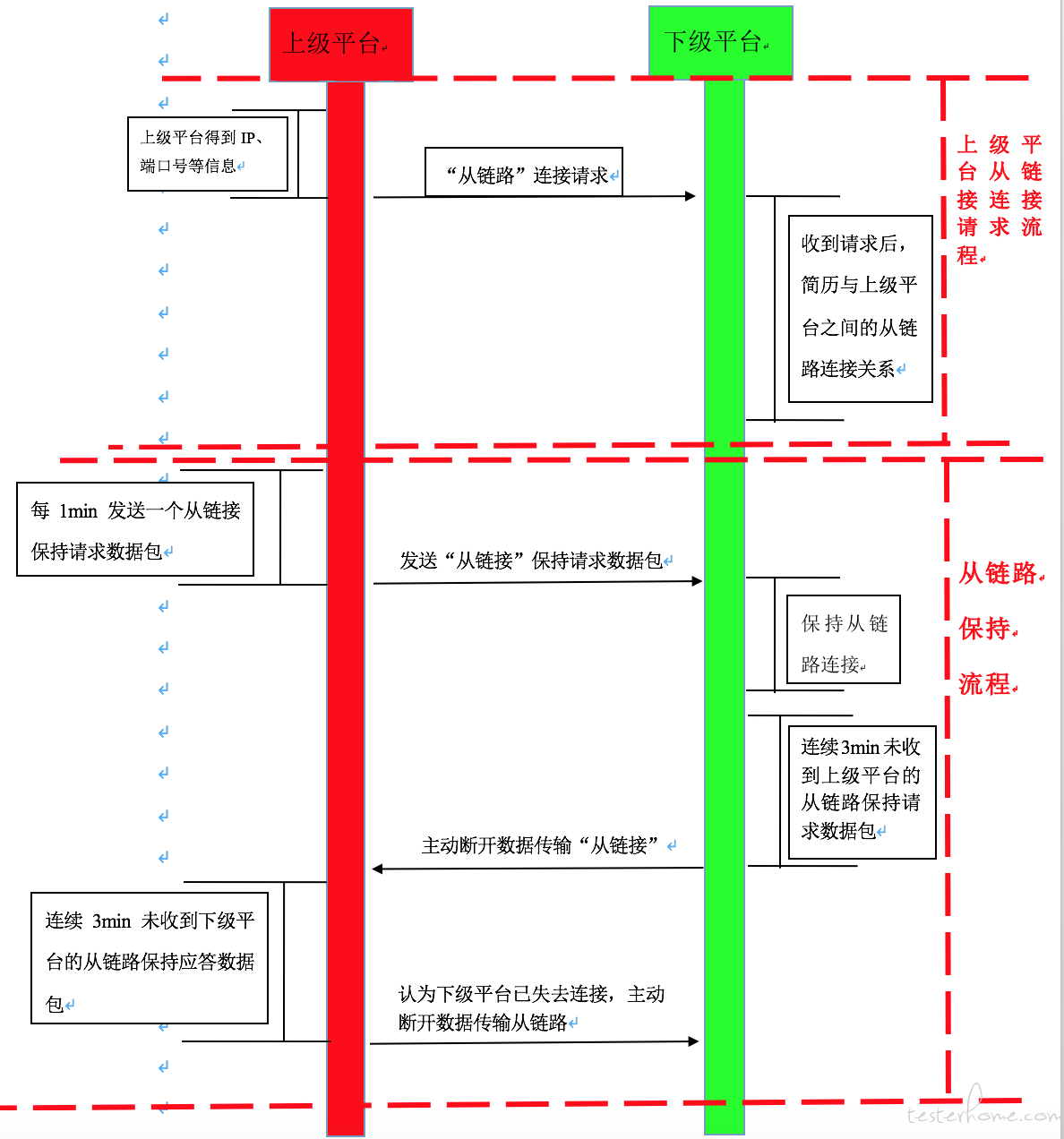

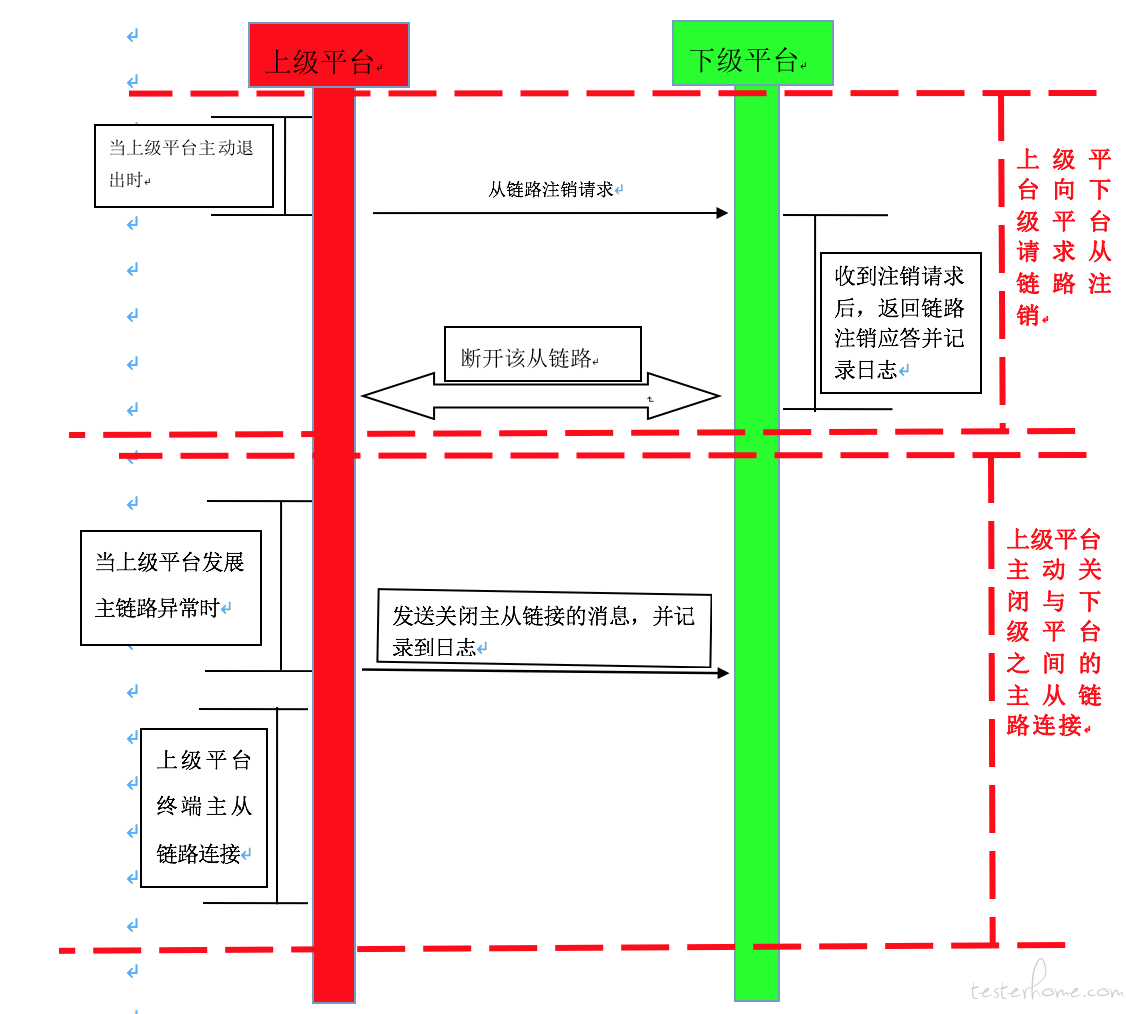

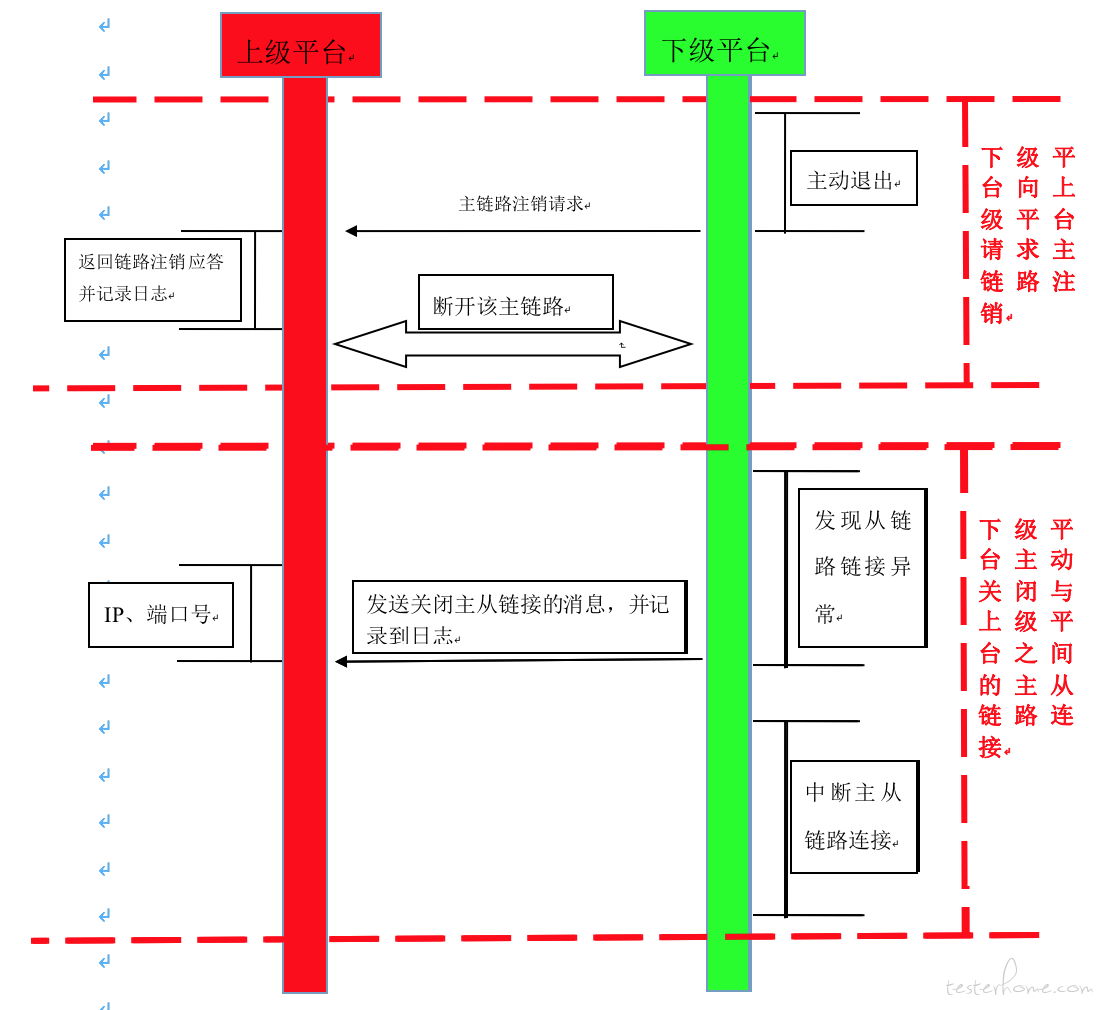

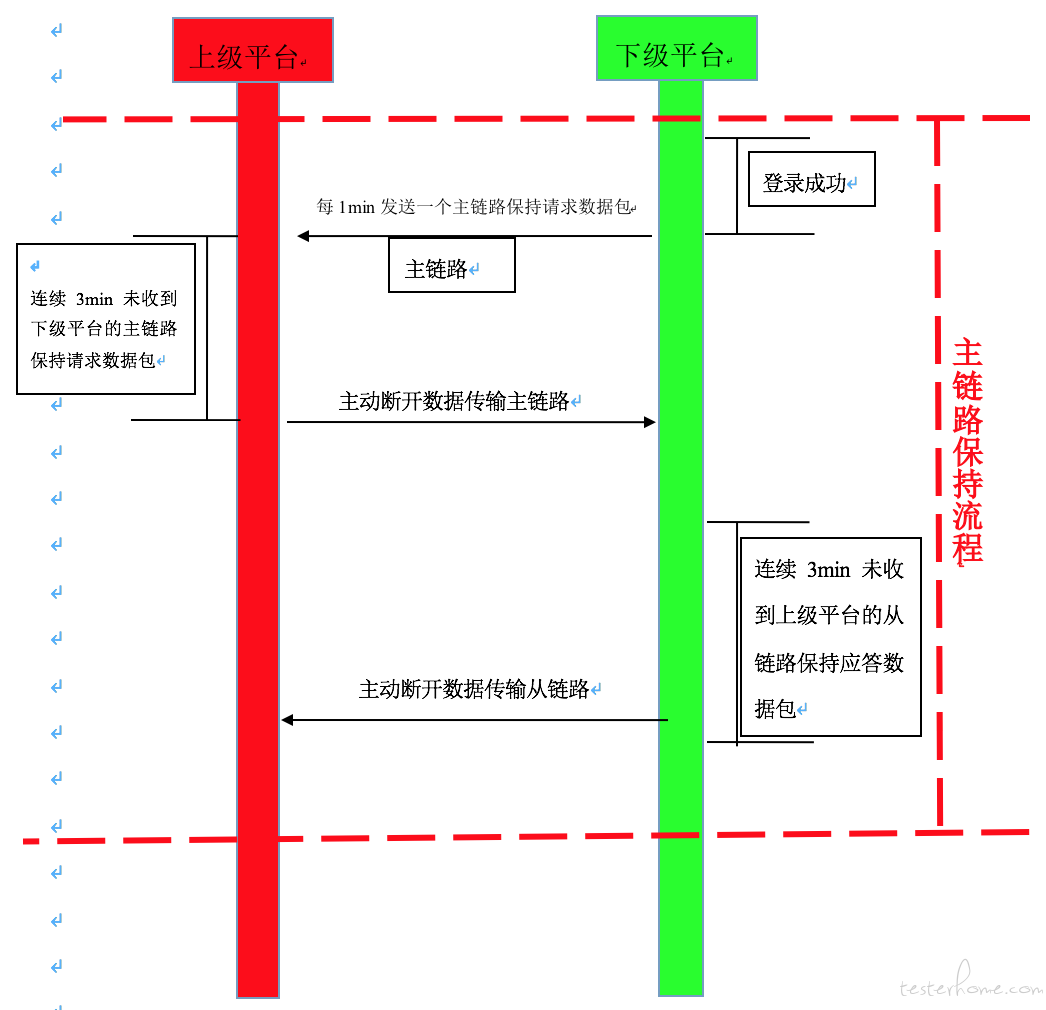

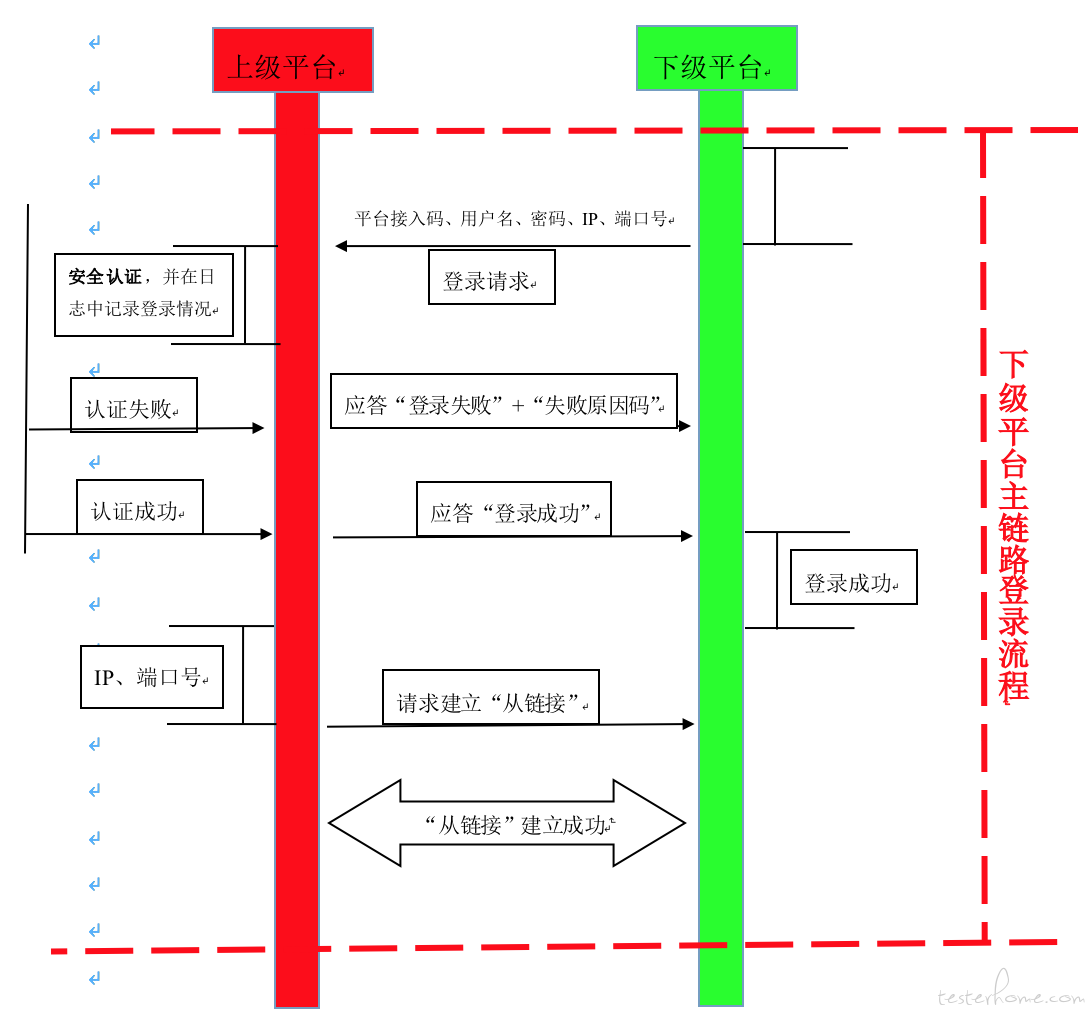

4.3 功能实现流程

5.协议信息格式

5.1 消息说明

每条信息包含数据头和数据体两部分。数据流遵循大端 ( big endian，即高字节在前，低字、，在后) 排序方式的网络字节顺序。未使用的数据位皆填 0x00。

5.2 数据类型

基本数据类型规定见表 1。
表 1 基本数据类型

5.3 数据结构

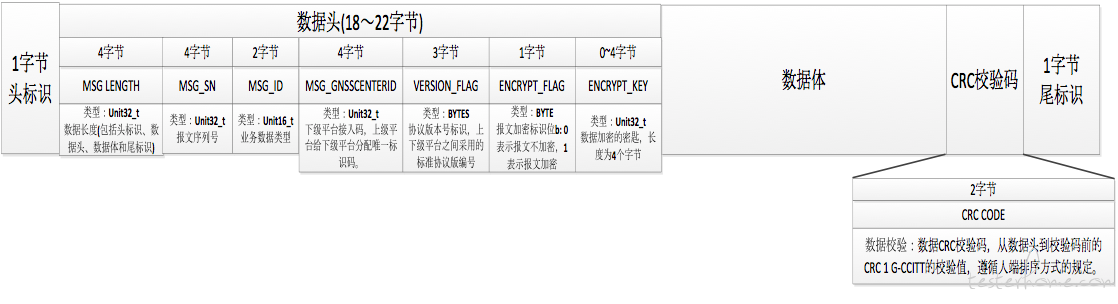

在两个平台之间进行数据交换时，采用的数据结构规定见下图。
消息长度=（22～27）+ 数据体长度

5.3.1 尾标识

数据内容进行转义判断，转义规则如下:
a) 若数据内容中有出现字符 0x5b 的，需替换为字符 0x5a 紧跟字符 0x01;
b) 若数据内容中有出现字符 0x5a 的，需替换为字符 0x5a 紧跟字符 0x02;
c) 若数据内容中有出现字符 0x5d 的，需替换为字符 0x5e 紧跟字符 0x01;
d) 若数据内容中有出现字符 0x5e 的，需替换为字符 0x5e 紧跟字符 0x02.

5.3.2 数据头

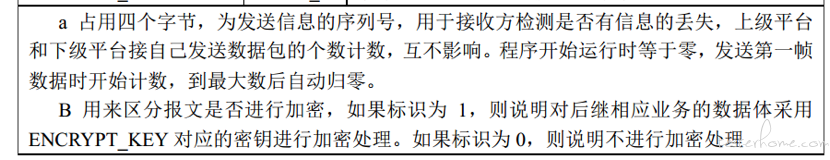

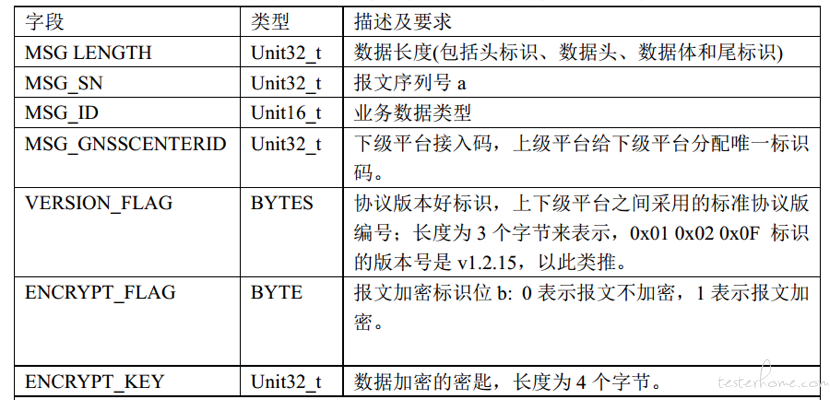

在两个平台之间进行数据交换时，采用数据结构的数据头部分规定见表 3。
