1 引言

前面几篇文章为我们讲述了因果图、判定表、正交试验等几种方法，主要是针对于不同条件输入输出的组合进行测试，但在实际需求中，我们也常会遇到需要对被测对象的状态流转进行验证的情况，此时前面几种方法将不再适用，对于这种状态转换类问题，功能图法则可大展身手。

2 概念及原理

2.1 基本概念

功能图：也称状态图法，该方法是一种专门解决动态说明问题的测试用例设计方法 ，主要由状态迁移图和逻辑功能模型两部分构成。

2.1.1 状态迁移图

用于描述一个特定对象生命期中满足某些条件的所有状态，以及由于各种事件的发生而引起的状态之间的转移。关于状态迁移图，有如下几点需要注意：

1）一个状态迁移图中包含如下几种状态：

•初态 (即初始状态) —— 实心圆

•终态 (即最终状态) —— 一对同心圆 (内圆为实心圆)

•中间状态 —— 圆角矩形

2）在一张状态图中只能有一个初态，而终态则可以有 0 至多个。

3）状态图既可以表示单程生命周期，也可以表示系统循环运行过程。

2.1.2 逻辑功能模型

用于描述静态说明，表示在状态中输入条件和输出条件之间的对应关系。

2.2 核心思想

功能图法的核心思想在于：抽象出待测系统的若干状态以及状态之间的转换条件和转换路径，然后从状态迁移路径覆盖的角度设计测试用例。

3 方法步骤

1）分析需求，明确状态节点，具体关注以下几个信息

•存在的状态；

•状态之间的转换关系；

•状态变化的触发条件。

2）梳理不同状态的转换，输出状态 - 条件表；

3）画出状态迁移图；

•定义初始状态；

•为初始状态增加一次操作改变初始状态，增加新的状态；

•为上一步步产生的新状态增加一次操作，再增加新的状态；

•循环直到没有新状态产生为止。

4）转换为状态迁移树；

结合广度优先遍历 + 深度优先遍历算法，遍历状态迁移图的每一条路径，得到状态迁移树。

5）从状态迁移树导出测试路径。

状态迁移树中根节点到每个叶子节点的路径即为一条测试用例。

4 举个栗子

场景：针对客服系统事件状态流转过程设计测试用例

1）分析客服事件可能存在的所有状态。

•已创建 / 待分配

•已分派

•处理中

•已解决

•已关闭

•升级待分派

•再次打开

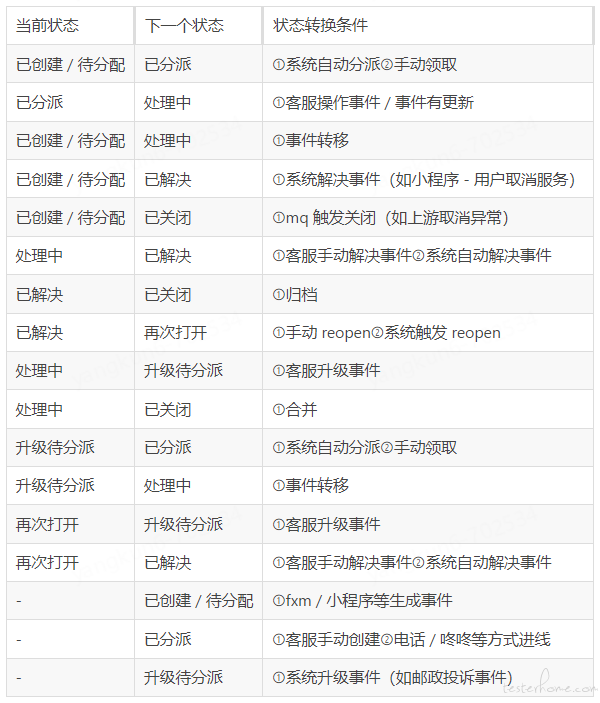

2）梳理状态之间的转换关系和触发条件，得到状态 - 条件表。

3）根据状态 - 条件表，画出功能图 / 状态图。

4）根据功能图输出状态迁移树。

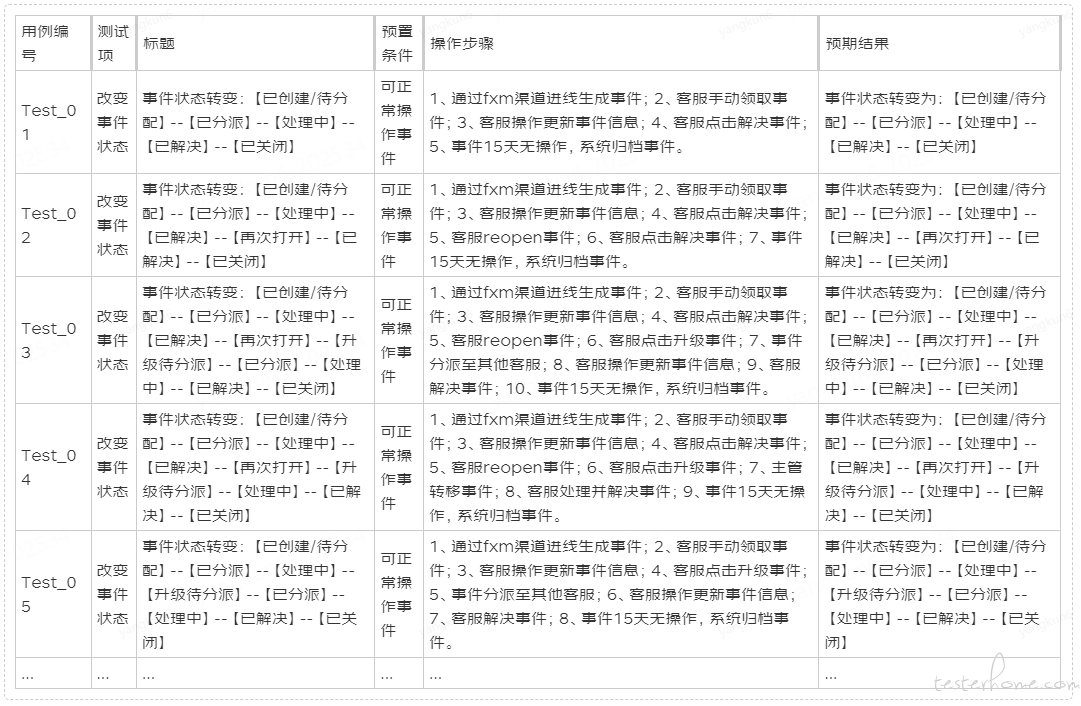

5）输出测试用例，下表举例输出前 5 条，其余类似不做赘述。

5 总结

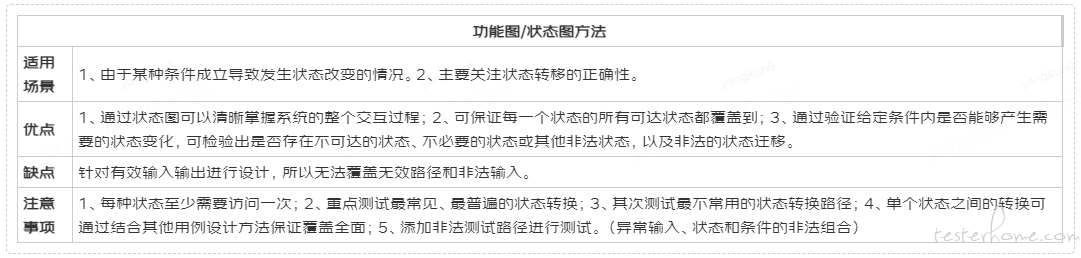

通过本节讲述的功能图测试用例设计方法，我们可以轻松设计存在对象状态转移变换需求的测试用例，从而清楚的掌握整个系统的交互过程，但如果我们面对的需求中更多描述复杂的业务处理流程，我们又该使用哪种方法呢？一起看看下一节的场景法吧～
