开源测试工具 Sonic 云真机直接获取 POCO 控件实战

Eason for Sonic云真机系列 · 2022年04月28日 · 最后由 Eason 回复于 2022年04月30日 · 2247 次阅读

前言

Sonic 官网
用户交流社区

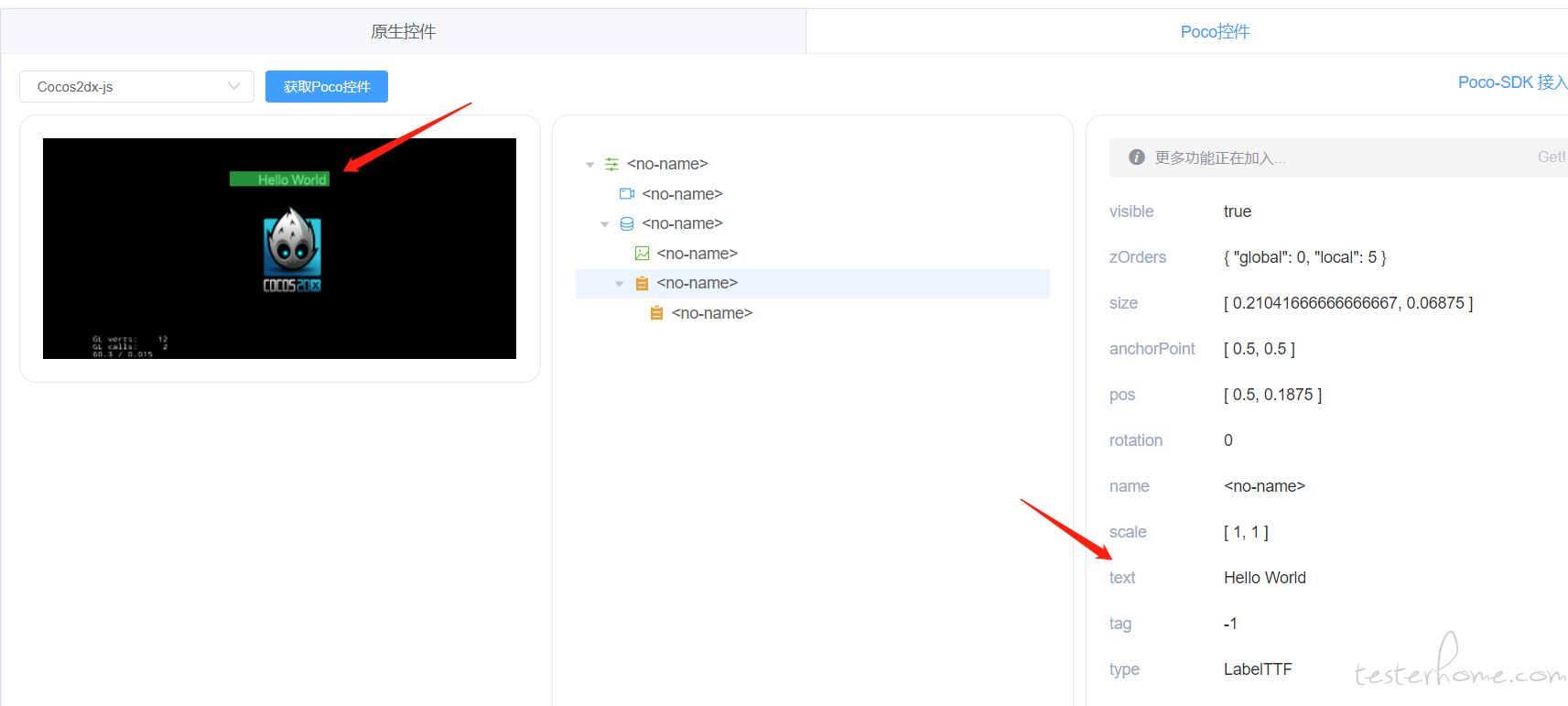

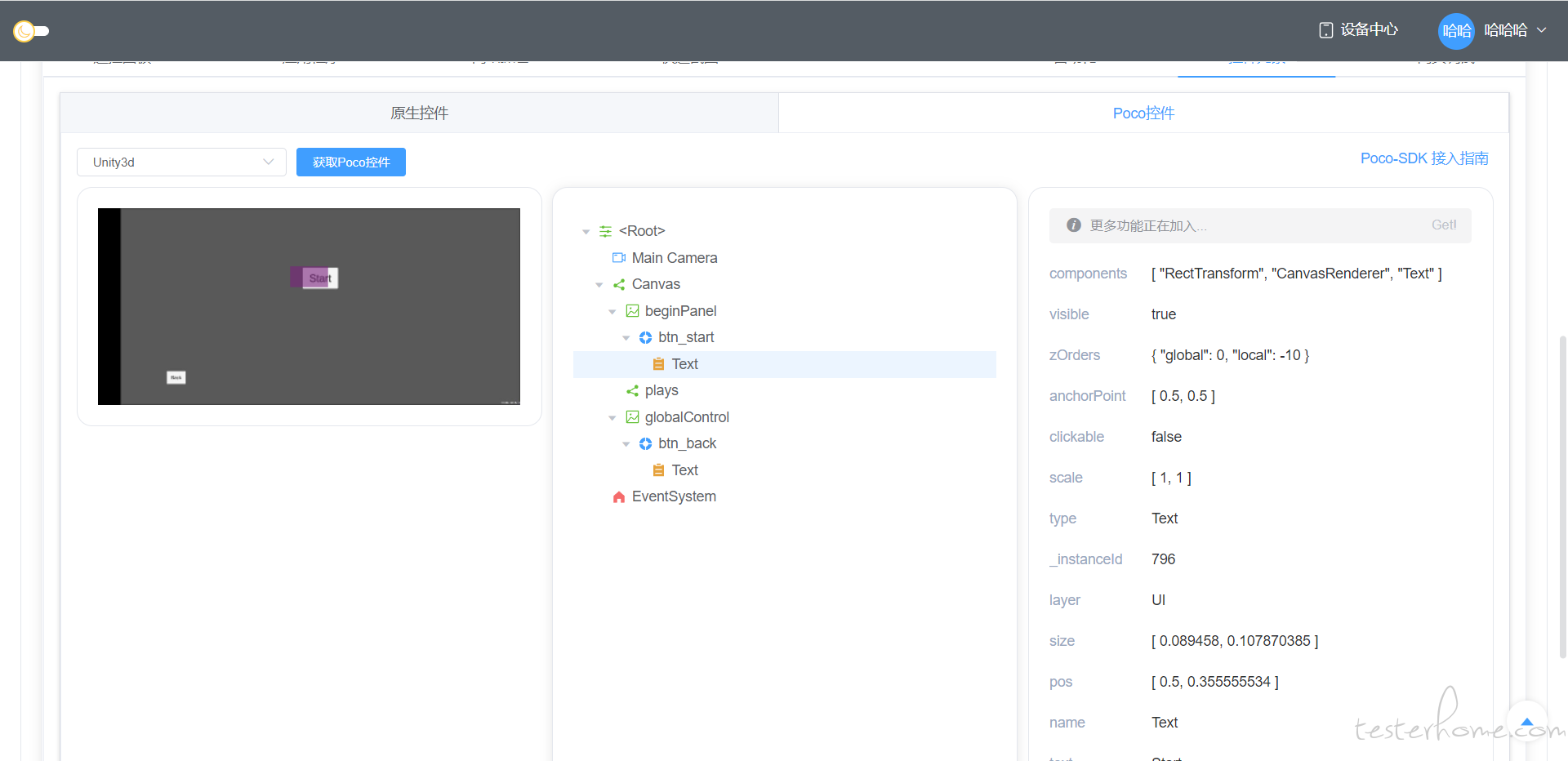

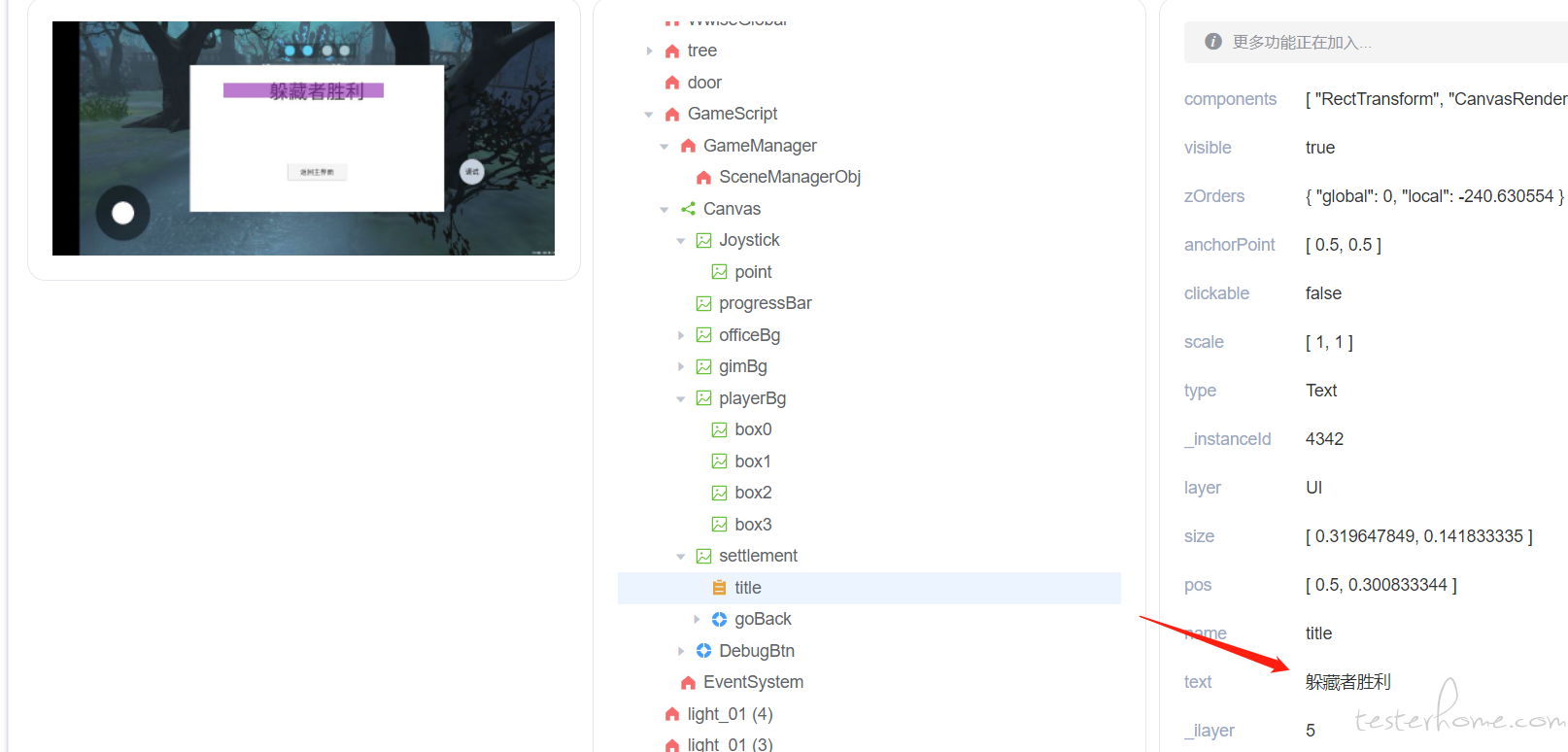

效果展示

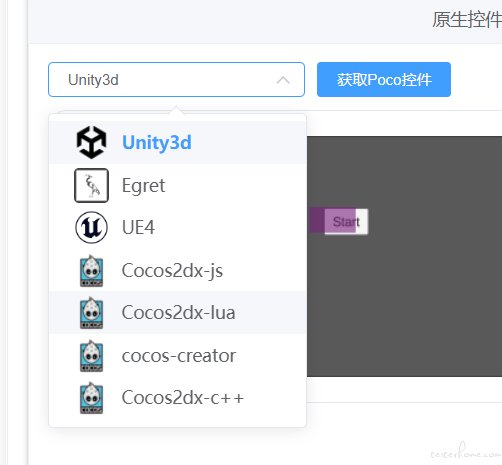

目前已支持 POCO-SDK 的所有游戏引擎(Unity3d、Cocos2dx 系列、白鹭、UE4),使用前需游戏已接入 SDK。v1.4.0-beta 更新后就可以使用啦~(预计五一后更新)

什么是 POCO

Poco 是一个基于 UI 控件搜索的跨引擎自动化测试框架。支持主流游戏引擎:Cocos2d-x、Unity3d、安卓原生应用
https://poco-chinese.readthedocs.io/en/latest/

实现过程

以往获取 poco 控件更多是使用 Airtest 框架的 python client 或者 Airtest IDE 去获取,但是 Sonic 是 Java 为后端主要开发语言,仅获取控件而引入 python 环境就显得浪费,于是尝试从 SDK 层面去寻找答案。SDK github
以 Unity3d 为例:
PocoManager.cs
我们从这个文件可以看到 SDK 暴露的 TCPServer 是 RPC 协议,暴露的方法有:

rpc = new RPCParser();
        rpc.addRpcMethod("isVRSupported", vr_support.isVRSupported);
        rpc.addRpcMethod("hasMovementFinished", vr_support.IsQueueEmpty);
        rpc.addRpcMethod("RotateObject", vr_support.RotateObject);
        rpc.addRpcMethod("ObjectLookAt", vr_support.ObjectLookAt);
        rpc.addRpcMethod("Screenshot", Screenshot);
        rpc.addRpcMethod("GetScreenSize", GetScreenSize);
        rpc.addRpcMethod("Dump", Dump);
        rpc.addRpcMethod("GetDebugProfilingData", GetDebugProfilingData);
        rpc.addRpcMethod("SetText", SetText);
        rpc.addRpcMethod("GetSDKVersion", GetSDKVersion);

很明显,Dump 方法就是我们需要的。
话不多说,服务端开搞。

// Call a method in the server
    public string formatRequest(string method, object idAction, List<object> param = null)
    {
        Dictionary<string, object> data = new Dictionary<string, object>();
        data["jsonrpc"] = "2.0";
        data["method"] = method;
        if (param != null)
        {
            data["params"] = JsonConvert.SerializeObject(param, settings);
        }
        // if idAction is null, it is a notification
        if (idAction != null)
        {
            data["id"] = idAction;
        }
        return JsonConvert.SerializeObject(data, settings);
    }

从这里得知,TCPServer 是获取这个请求体,然后根据 method 字段映射到不同方法。

// Send a response from a request the server made to this client
    public string formatResponse(object idAction, object result)
    {
        Dictionary<string, object> rpc = new Dictionary<string, object>();
        rpc["jsonrpc"] = "2.0";
        rpc["id"] = idAction;
        rpc["result"] = result;
        return JsonConvert.SerializeObject(rpc, settings);
    }

返回时的 id 便是请求的 id 一一对应,然后 result 就是对应方法的返回内容,我们需要的信息就在这里面提取。

具体通信细节

我们从这里得知TcpServer.cs

public class SimpleProtocolFilter : ProtoFilter
   {
       /* 简单协议过滤器
       协议按照 [有效数据字节数][有效数据] 这种协议包的格式进行打包和解包
       [有效数据字节数]长度HEADER_SIZE字节
       [有效数据]长度有效数据字节数字节
       本类按照这种方式,顺序从数据流中取出数据进行拼接,一旦接收完一个完整的协议包,就会将协议包返回
       [有效数据]字段接收到后会按照utf-8进行解码,因为在传输过程中是用utf-8进行编码的
       所有编解码的操作在该类中完成
       */

       private byte[] buf = new byte[0];
       private int HEADER_SIZE = 4;
       private List<string> msgs = new List<string>();

       public void input(byte[] data)
       {
           buf = Combine(buf, data);

           while (buf.Length > HEADER_SIZE)
           {
               int data_size = BitConverter.ToInt32(buf, 0);
               if (buf.Length >= data_size + HEADER_SIZE)
               {
                   byte[] data_body = Slice(buf, HEADER_SIZE, data_size + HEADER_SIZE);
                   string content = System.Text.Encoding.Default.GetString(data_body);
                   msgs.Add(content);
                   buf = Slice(buf, data_size + HEADER_SIZE, buf.Length);
               }
               else
               {
                   break;
               }
           }
       }

     public byte[] pack(String content)
       {
           int len = content.Length;
           byte[] size = BitConverter.GetBytes(len);
           if (!BitConverter.IsLittleEndian)
           {
               //reverse it so we get little endian.
               Array.Reverse(size);
           }
           byte[] body = System.Text.Encoding.Default.GetBytes(content);
           byte[] ret = Combine(size, body);
           return ret;
       }

无论是发消息或是收消息,都是将消息体的长度作为 head 先发送一次,再发送请求体。收消息时同理。

Sonic 通信如下:

poco = new Socket("localhost", port);
inputStream = poco.getInputStream();
outputStream = poco.getOutputStream();
int len = jsonObject.toJSONString().length();
ByteBuffer header = ByteBuffer.allocate(4);
header.put(BytesTool.intToByteArray(len), 0, 4);
header.flip();
ByteBuffer body = ByteBuffer.allocate(len);
body.put(jsonObject.toJSONString().getBytes(StandardCharsets.UTF_8), 0, len);
body.flip();
ByteBuffer total = ByteBuffer.allocate(len + 4);
total.put(header.array());
total.put(body.array());
total.flip();
outputStream.write(total.array());

过程总结

那么总结一下,其实通信过程没有想象复杂。

  1. 第一步是拼接我们需要的请求体。
JSONObject jsonObject = new JSONObject();
        jsonObject.put("jsonrpc", "2.0");
        jsonObject.put("params", Arrays.asList(true));
        jsonObject.put("id", UUID.randomUUID().toString());
        jsonObject.put("method", "Dump");
//部分引擎为小写dump
  1. 根据协议规则发送给 Socket
  2. 接收信息
while (poco.isConnected() && !Thread.interrupted()) {
      byte[] buffer = new byte[1024];
      int realLen;
      realLen = inputStream.read(buffer);
      if (buffer.length != realLen && realLen >= 0) {
          buffer = subByteArray(buffer, 0, realLen);
      }
      if (realLen >= 0) {
          s.append(new String(buffer));
          if (s.toString().getBytes(StandardCharsets.UTF_8).length == headLen) {
              result.set(s.toString());
              break;
          }
      }
  }
  1. 将结果发送给前端解析
  2. 兼容不同引擎协议,有的引擎是走 websocket 特殊兼容一下。

结语

POCO 是用户呼声很高的一个需求,目前功能只是获取游戏控件,后续会利用 POCO 做更多游戏自动化上的工作。也感谢大家一直关注 Sonic。
