移动测试开发 黑盒测试中-关键截图-的打点方案

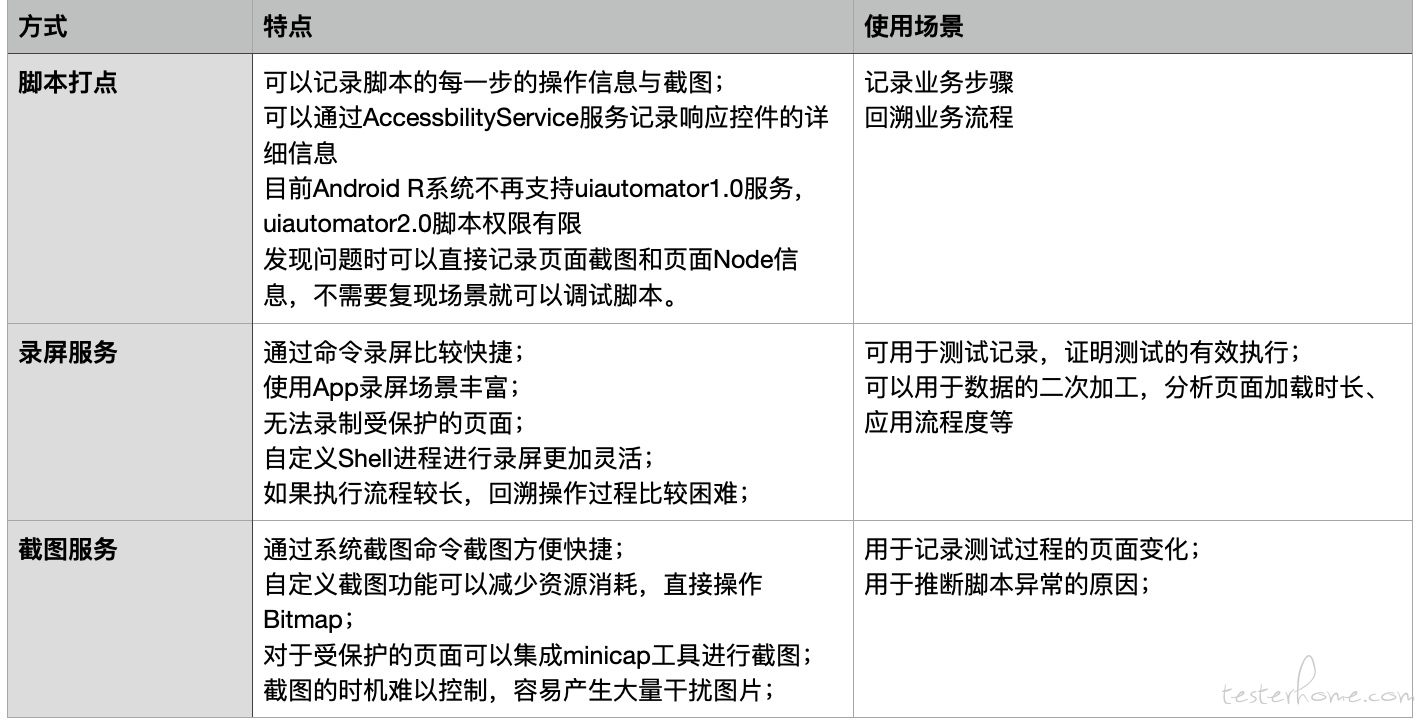

Android 黑盒测试过程中如何进行有效的打点是我们经常遇到的问题，我们一般会在脚本内部进行数据打点，也可以使用其他进程录屏或截图。那我们如何选取合适的方式进行打点记录呢？下图是对常用打点方式的统计！对于测试开发人员来说有效的关键截图信息是最直观的数据，可以很快定位问题场景！本文重点介绍如何在 Shell 进程内统计屏幕截图变化。
第三方服务截图
本方案可以在 uiautomator1.0 脚本内实现，也可以自定义 Shell 进程服务来实现。个人推荐自定义 Shell 服务，然后用 app_process 命令启动。即使脚本出现异常退出了也不会影响截图服务，并且可以截取脚本启动前和结束后的状态。最主要的是 Android R 开始不再支持 uiautomator1.0 脚本。
主要通过 Activity 监听、定时器、进程监听服务触发截图操作：在页面变化时、进程状态变化时以及定时检测页面状态。除此之外我们需要一个 App 提供图片相似度的比较，或者搭建其他图片匹配服务也可以。
Activity 变化和应用异常时截图
通过 ActivityController 监听可以在 Activity 变化时获取对应的事件。但是进程 A 先初始化了 Activity 监听服务，我们再启动进程 B 初始化 Activity 监听，那么 A 进程的监听服务就被中断了，并且不会有任何提示信息。下面我们先介绍 ActivityController 监听 Activity 的方案：
一、首先我们要注册 ActivityController
1、直接通过 IActivityController.Stub() 方法获取 ActivityController 对象；
2、通过 ActivityManager 的 setActivityController 方法设置监听，设置成功后切换页面时就会回调对应的方法；
二、我们可以在 ActivityController 的回调中记录关键截屏信息，主要信息有：
1、新打开的 Activity：点击按钮跳转页面时；
2、恢复显示的 Activity：按返回键退回到上一级页面时显示的页面；
3、App 产生崩溃的详细信息以及截图；
4、App 产生 ANR 时的详细信息以及截图；
5、我们可以在 activityStarting 和 activityResuming 方法中对打开的页面进行控制。
三、缺点
1、如果其他进程也注册这个服务，那么会相互影响，只有最后注册的服务有效；
2、当在页面中切换 Fragment 时无法感知到事件变化；
3、必须在 Shell 进程内执行，普通 App 内是无法注册成功的；
IActivityController 相关方法解释：
IActivityController mActivityController = new IActivityController.Stub() {
//当调用Activity的onCreate方法（跳转新页面）时回调此方法，
//return false时不会启动Activity；return true时正常启动Activity
//不要在这个方法内做耗时操作
@Override
public boolean activityStarting(Intent intent, String pkg) throws RemoteException {
return true;
}
//当调用Activity的onResume方法（比如dialog消失）时会调用这个方法
@Override
public boolean activityResuming(String pkg) throws RemoteException {
return true;
}
/**
* 有应用在Java层产生异常时回调此方法
* 返回true时，会显示应用crash的弹窗，返回false时会立即kill应用
*/
@Override
public boolean appCrashed(String processName, int pid,
String shortMsg, String longMsg, long timeMillis,
String stackTrace) throws RemoteException {
return false;
}
/**
* 检测到ANR异常时就会回调此方法
*/
@Override
public int appEarlyNotResponding(String s, int i, String s1) throws RemoteException {
return 0;
}
/**
* 应用产生ANR时回调此方法，
* Return 0 时显示 "应用停止响应" 弹窗。
* Return 1 时不做任何操作，等待应用恢复正常；
* Return -1 时结束产生ANR的应用.
*/
@Override
public int appNotResponding(String processName, int pid,
String processStats) throws RemoteException {
return -1;
}
/**
* 系统停止响应时回调此方法，可以在这个方法里面对设备进行些恢复工作
*/
@Override
public int systemNotResponding(String msg) throws RemoteException {
return 0;
}
};
进程变化监听
由于 ActivityController 服务存在被干扰的情况，我们需要其他服务进行辅助判断，通过 ActivityManager 注册 IProcessObserver 可以获取进程变化的回调，特别是在 onForegroundActivitiesChanged 方法内可以判断是否触发页面切换。
通过 IProcessObserver 可以实现的功能：
1、在 onForegroundActivitiesChanged 方法内监听页面变化；
2、在 onProcessStateChanged 和 onProcessDied 方法内可以统计 App 的线程生命周期；
3、可以统计 app 运行期间创建的线程信息；
4、该服务被不同进程注册时，相互间互不影响；
缺点：
1、没有直观信息，需要使用 uid 进行关联，处理复杂；
2、只有进程变化的简要信息，需要进一步加工才能获取我们想要的信息
IProcessObserver mProcessObserver = new IProcessObserver.Stub() {
//与用户交互的Activity发生变化时foregroundActivities为true，否则foregroundActivities为false
//uid产生该活动的应用标识，可以用包信息匹配到具体的应用
//pid 当前活动的线程/进城ID
@Override
public void onForegroundActivitiesChanged(int pid, int uid,
boolean foregroundActivities) throws RemoteException {
if(foregroundActivities) {
//
}
}
//活动状态发生变化时调用，在此方案内实际意义不大
@Override
public void onProcessStateChanged(int pid, int uid, int importance)
throws RemoteException {
}
//结束时调用
@Override
public void onProcessDied(int pid, int uid) throws RemoteException {
}
};
综合应用
上面两种方案各有优劣，我们可以将他们整合在一个流程内实现较为完善的截图机制：
1、首先我们的服务主要依赖于 ActivityController 进行页面变化的感知，以便于获取详细的信息和精确控制；
2、我们注册 IProcessObserver 进行辅助验证，当页面发生变化时我们进行截屏，并通过 ActivityController 最后一次接收事件的时间判断其服务状态，如果服务状态异常，那么我们重新注册 ActivityController 服务；
3、开始监控页面时我们初始化一个定时器，可以定时（2S）截取屏幕，将当前截图 Bitmap 与上一次的截图 Bitmap 做图像匹配，如果图片相似度小于 0.8，那么可以认定页面发生了变化，如果 5S 内没有保存过页面信息，那么需要重新初始化 ActivityController 服务。
Root 设备的特殊方案
Android 系统是基于 Linux 系统的移动操作系统。它们可以通过 getevent 命令输出键盘和屏幕事件，包括响应事件的坐标区域和键盘 key 值。但是 Android 系统基于安全考虑，大部分真机系统是没有权限执行 getevent 命令的，它不会输出任何有效信息，但是华为手机（荣耀 20 i）上却可以正常使用。这是一个非常危险的权限，大家自己的手机还是不要开启开发者模式了！
下面是点击屏幕时该命令的输出：getevent -lt
/dev/input/event2: EV_ABS ABS_MT_POSITION_X 0000024b
/dev/input/event2: EV_ABS ABS_MT_POSITION_Y 0000065d
/dev/input/event2: EV_ABS ABS_MT_PRESSURE 000000f5
/dev/input/event2: EV_ABS ABS_MT_TRACKING_ID 00000000
/dev/input/event2: EV_ABS ABS_MT_TOUCH_MAJOR 000000a5
/dev/input/event2: EV_ABS ABS_MT_TOUCH_MINOR 00000087
/dev/input/event2: EV_ABS ABS_MT_ORIENTATION ffffffc6
/dev/input/event2: EV_ABS ABS_MT_BLOB_ID 00000002
/dev/input/event2: EV_SYN SYN_MT_REPORT 00000000
/dev/input/event2: EV_KEY BTN_TOUCH DOWN
/dev/input/event2: EV_SYN SYN_REPORT 00000000
/dev/input/event2: EV_ABS ABS_MT_POSITION_X 0000024b
/dev/input/event2: EV_ABS ABS_MT_POSITION_Y 0000065c
/dev/input/event2: EV_ABS ABS_MT_PRESSURE 00000067
/dev/input/event2: EV_ABS ABS_MT_TRACKING_ID 00000000
/dev/input/event2: EV_ABS ABS_MT_TOUCH_MAJOR 000000b4
/dev/input/event2: EV_ABS ABS_MT_TOUCH_MINOR 000000a5
/dev/input/event2: EV_ABS ABS_MT_ORIENTATION ffffffc1
/dev/input/event2: EV_ABS ABS_MT_BLOB_ID 00000002
/dev/input/event2: EV_SYN SYN_MT_REPORT 00000000
/dev/input/event2: EV_SYN SYN_REPORT 00000000
/dev/input/event2: EV_SYN SYN_MT_REPORT 00000000
/dev/input/event2: EV_KEY BTN_TOUCH UP
/dev/input/event2: EV_SYN SYN_REPORT 00000000
ABS_MT_POSITION_X 屏幕的横坐标，后面一列是坐标的十六进制数据
ABS_MT_POSITION_Y 屏幕纵坐标，后面一列是坐标的十六进制数据
BTN_TOUCH 代表屏幕事件，后面如果是 DOWN 则代表按下，后面如果是 UP 代表抬起
我们可以根据 ABS_MT_POSITION_X 和 ABS_MT_POSITION_Y 信息和 BTN_TOUCH 为 DOWN 的事件计算响应按下事件的屏幕位置，然后通过 BTN_TOUCH 为 UP 的事件计算抬起的屏幕位置，然后用按下和抬起的坐标差来判断该时间是点击还是滑动，然后我们可以进行屏幕截图，甚至在截图上绘制事件的轨迹。
