窥探 kubernetes 中 pod 之间的通信

我们在 kubernetes 中创建了一些 pod，那么它们之间是怎么通信的呢？因为 pod 的 ip 地址是有可能变化的，这里我们想一下有哪些场景
● 同一网络下的不同 pod 间是怎么通信的？
● 同一个 pod 中不同的容器是怎么通信的？
● 不同的网络下不同的 pod 是怎么通信的？

一、同一网络下的不同 pod 间通信

第一种场景可能是应用最多的场景，比如我写了一个 web 应用，它使用 python 作为后端，使用 redis 作为数据库，redis 和 python 分别创建在不同的 pod 里，我会使用 deployment 创建 rs 的方式再创建 pod，正常情况下，我们是不希望这个 redis 被外面的应用访问到的，只允许在 python 的应用访问到

如上图，用户可以使用 python 应用暴露出来的 6000 端口 (其实是 k8s 里的 service 暴露出来的) 来访问应用，但是并不能直接访问里面 redis 的 6379 端口。

1.1 创建 redis pod
我们先创建一个 redis pod

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: redis
  name: redis-master
spec:
  selector:
    matchLabels:
      app: redis
  replicas: 1
  template:
    metadata:
      labels:
        app: redis
    spec:
      containers:
      - image: redis
        name: redis-master2
        ports:
        - containerPort: 6379

查看 pod 详细信息

# kubectl create -f r-deployment.yaml
deployment.apps/redis-master created
kubectl get pods -o wide
NAME                            READY   STATUS    RESTARTS   AGE   IP          NODE             NOMINATED NODE   READINESS GATES
redis-master-7f88b489b9-k4c58   1/1     Running   0          27s   10.1.0.59   docker-desktop   <none>           <none>

1.2 创建 python 应用
我先使用 docker run 本地启一个 redis 用于代码调试,为了和上面启的 redis pod 区分 (其实也不用区分，上面的 redis pod 本身也没有对外暴露端口)，这里使用 6380 作为对外端口

docker run --name myredistest -d -p 6380:6379 redis

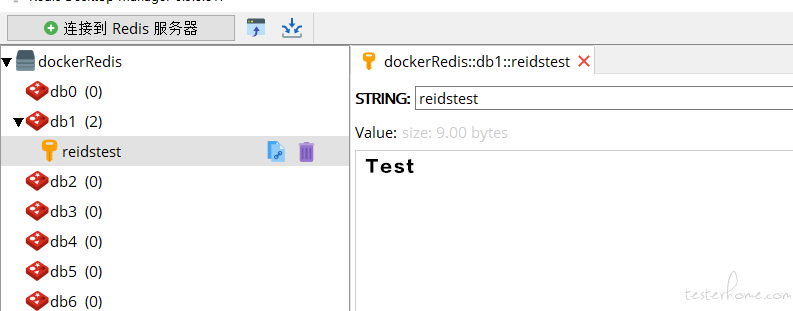

之后就可以使用 redis 客户端进行访问了，我在 db1 中创建了一个 redistest 的 key

写一个 python 应用，读取 redis 中的数据

#-*- coding:utf-8 -*-
# author:Yang
# datetime:2020/2/10 16:07
# software: PyCharm

from flask import Flask
from flask_redis import FlaskRedis
import time

REDIS_URL = "redis://{}:{}/{}".format('127.0.0.1', 6380, 1)


app = Flask(__name__)
app.config['REDIS_URL'] = REDIS_URL
redis_client = FlaskRedis(app)

@app.route("/")
def index_handle():
    redis_client.set("reidstest",time.strftime("%Y-%m-%d %H:%M:%S",time.localtime(time.time())))
    name = redis_client.get("reidstest").decode()
    return "hello %s"% name

app.run(host='0.0.0.0', port=6000, debug=True)

之后用浏览器访问 127.0.0.1:6000 就可以得到正常的输出了

1.3 在 pod 中访问 redis
上面只是将 python 访问本地的 redis，我们最终是要将这个 python 应用打包成镜像，放到 k8s 中，那么如果在 k8s 中这个 flask 应用该如果访问到 redis 呢？
为了实现一套代码可以在不同的环境中执行，我在 redis 的初始化时加上一点判断

if os.environ.get("envname") == "k8s": # 说明是在k8s中
    REDIS_URL = "redis://{}:{}/{}".format('redisIP', "redispord", 1)
else:
    REDIS_URL = "redis://{}:{}/{}".format('127.0.0.1', 6380, 1)

现在主要的问题在于，REDIS_URL = "redis://{}:{}/{}".format('redisIP', "redispord", 1) k8s 中的 redisIP 和 redispord 这里该填写什么呢？
上面使用 kubectl get pods -o wide 查看到 redis 的 ip 为 10.1.0.59 ，那么我们试试能不能通过这个 IP 和端口来访问 redis 呢？

if os.environ.get("envname") == "k8s": # 说明是在k8s中
    REDIS_URL = "redis://{}:{}/{}".format('10.1.0.59', 6379, 1)
else:
    REDIS_URL = "redis://{}:{}/{}".format('127.0.0.1', 6380, 1)

先创建一个 Dockerfile

# Use an official Python runtime as a parent image
From python:3.5.7
# Set the working directory to /app
WORKDIR /app
# ADD requirements.txt
COPY requirements.txt /app/
# Install any needed packages specified in requirement.txt
RUN pip install --trusted-host mirrors.aliyun.com -i https://mirrors.aliyun.com/pypi/simple/ -r requirements.txt && ln -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime && echo

'Asia/Shanghai' >/etc/timezone
# Make port 6000 available to the world outside this container
EXPOSE 6000
# Define environment variable
ENV envname=k8s
# ADD application.py to /app
ADD application.py /app/
CMD ["python", "application.py"]

创建镜像

docker build -t flaskk8s

创建 pod，创建 flask-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: flasktest
  name: flasktest
spec:
  selector:
    matchLabels:
      app: flasktest
  replicas: 1
  template:
    metadata:
      labels:
        app: flasktest
    spec:
      containers:
      - image: flaskk8s
        name: flaskweb
        imagePullPolicy: Never
        ports:
        - containerPort: 6000

因为是本地的镜像，所以在加上 imagePullPolicy: Never ，否则 k8s 默认是会从 dockerhub 上去拉取。

# kubectl get pod
NAME                            READY   STATUS    RESTARTS   AGE
flasktest-68cfdcc66d-d2tb7      1/1     Running   0          7s
redis-master-7f88b489b9-k4c58   1/1     Running   0          126m
# kubectl get deployment
NAME           READY   UP-TO-DATE   AVAILABLE   AGE
flasktest      1/1     1            1           44s
redis-master   1/1     1            1           127m

创建 flasktest 的 service，让其可以通过浏览器访问

apiVersion: v1
kind: Service
metadata:
  name: flask-service
  labels:
    name: flaskservice
spec:
  type: NodePort
  ports:
  - port: 6000
    nodePort: 30002
  selector:
    app: flasktest

# kubectl get service
NAME              TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGE
flask-service     NodePort    10.97.54.167    <none>        6000:30002/TCP   15s
kubernetes        ClusterIP   10.96.0.1       <none>        443/TCP          3d5h
redis-master-sr   ClusterIP   10.99.187.220   <none>        6379/TCP         79m

可以看到 30002 端口已经被暴露出来，之后我们访问http://127.0.0.1:30002/ ，看到可以正常的访问

一切看着都很顺利对不对，但是我们来考虑两个问题
1.如果 redis 的 pod 挂掉会怎么样？
2.如果创建 redis 时 replicas 为大于 1 时，那么指定某个 POD 的的 IP 是否妥当？
第一个问题，由于是使用 deployment 创建的 rs，再创建的 pod，此时如果 redis 的某个 pod 挂了，由于 rs 中定义了 replicas: 1，它会重新再起一个 redis 的 pod，此时的 IP 可能就会变了。我们来试验一下，只需要将原来的 pod 删除掉即可

# kubectl get pod
NAME                            READY   STATUS    RESTARTS   AGE
flasktest-68cfdcc66d-d2tb7      1/1     Running   0          27m
redis-master-7f88b489b9-k4c58   1/1     Running   0          154m

# kubectl delete pod redis-master-7f88b489b9-k4c58
pod "redis-master-7f88b489b9-k4c58" deleted

# kubectl get pod
NAME                            READY   STATUS    RESTARTS   AGE
flasktest-68cfdcc66d-d2tb7      1/1     Running   0          27m
redis-master-7f88b489b9-6kk8l   1/1     Running   0          12s

我们先将 redis-master-7f88b489b9-k4c58 这个 pod 删除掉，之后 k8s 会自动又创建了新的 pod redis-master-7f88b489b9-6kk8l
此时再访问 http://127.0.0.1:30002/ 则报错

redis.exceptions.ConnectionError: Error 113 connecting to 10.1.0.59:6379. No route to host.

报 10.1.0.59:6379 连接失败了。

第二个问题，我们设置了 replicas 的数量主要是为了做负载均衡，所以如果你在应用里将 ip 写死的话那就起不到负载均衡了。

所以使用了 k8s，如果要访问其它 pod 的话，则不可以将对方的 ip 直接写死到应用中的，我们需要通过 服务 来将各个 pod 进行通信。

1.4 创建 redis 的 service
Service 就是为了能让应用有个稳定的入口，如这里的 redis 访问我们的应用服务，我们想先将上面创建 redis 的 pod 通过 service 将端口暴露出来

apiVersion: v1
kind: Service
metadata:
  name: redis-master-sr
  labels:
    name: redis-master
spec:
  ports:
  - port: 6379
    targetPort: 6379
  selector:
    app: redis

通过 kubectl get service -o wide 查看 service 详情

kubectl get service -o wide
NAME              TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE    SELECTOR
kubernetes        ClusterIP   10.96.0.1       <none>        443/TCP    3d3h   <none>
redis-master-sr   ClusterIP   10.99.187.220   <none>        6379/TCP   44s    name=redis-master

可以看到有一个 type 为 ClusterIP 的 service，这有一个 ip，10.99.187.220 使用了 6379 作为对外端口，我们是不能通过这个 IP 的 6379 端口访问到 redis-master-sr 这个 service。但是如果在 k8s 里的相同网络应用，是可以通过这个 CLUSTER-IP 来访问到的。
我们来试一下

if os.environ.get("envname") == "k8s": # 说明是在k8s中
    REDIS_URL = "redis://{}:{}/{}".format('10.99.187.220', 6379, 1)
else:
    REDIS_URL = "redis://{}:{}/{}".format('127.0.0.1', 6380, 1)

重新打镜像包 docker build -t flaskk8s:ClusterIP 创建一个 flaskk8s，tag 为 ClusterIP，修改 flask-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: flasktest
  name: flasktest
spec:
  selector:
    matchLabels:
      app: flasktest
  replicas: 1
  template:
    metadata:
      labels:
        app: flasktest
    spec:
      containers:
      - image: flaskk8s:ClusterIP
        name: flaskweb
        imagePullPolicy: Never
        ports:
        - containerPort: 6000

执行 kubectl apply -f flask-deployment.yaml 生效，再重新访问http://127.0.0.1:30002/ 则又可以正常访问了。

1.5 使用环境变量来访问 service
使用 service 的 ClusterIP 虽然可以解决了由于 pod 的重启更换 IP 的问题，但是如果一个 service 重启，或者环境重新部署了，那么 service 的 IP 又会变了，此时就要重新修改代码了，这肯定是不行的。
我们使用 exec 命令进入到 pod 内部，使用 env 命令查看系统的环境变量

# kubectl get pod
NAME                            READY   STATUS    RESTARTS   AGE
flasktest-74865c4b59-6l86m      1/1     Running   0          19m
flasktest-74865c4b59-k4pkk      1/1     Running   0          19m
redis-master-7f88b489b9-6kk8l   1/1     Running   0          160m

# kubectl exec -it flasktest-74865c4b59-6l86m /bin/bash
root@flasktest-74865c4b59-6l86m:/app# env
KUBERNETES_SERVICE_PORT_HTTPS=443
KUBERNETES_SERVICE_PORT=443
REDIS_MASTER_SR_PORT_6379_TCP_PROTO=tcp
HOSTNAME=flasktest-74865c4b59-6l86m
PYTHON_VERSION=3.5.7
envname=k8s
REDIS_MASTER_SR_PORT_6379_TCP_PORT=6379
PWD=/app
REDIS_MASTER_SR_SERVICE_HOST=10.103.116.170
REDIS_MASTER_SR_PORT=tcp://10.103.116.170:6379
HOME=/root
LANG=C.UTF-8
KUBERNETES_PORT_443_TCP=tcp://10.96.0.1:443
REDIS_MASTER_SR_PORT_6379_TCP=tcp://10.103.116.170:6379
GPG_KEY=97FC712E4C024BBEA48A61ED3A5CA953F73C700D
TERM=xterm
SHLVL=1
REDIS_MASTER_SR_PORT_6379_TCP_ADDR=10.103.116.170
KUBERNETES_PORT_443_TCP_PROTO=tcp
PYTHON_PIP_VERSION=19.3.1
KUBERNETES_PORT_443_TCP_ADDR=10.96.0.1
REDIS_MASTER_SR_SERVICE_PORT=6379
PYTHON_GET_PIP_SHA256=b86f36cc4345ae87bfd4f10ef6b2dbfa7a872fbff70608a1e43944d283fd0eee
KUBERNETES_SERVICE_HOST=10.96.0.1
KUBERNETES_PORT=tcp://10.96.0.1:443
KUBERNETES_PORT_443_TCP_PORT=443
PYTHON_GET_PIP_URL=https://github.com/pypa/get-pip/raw/ffe826207a010164265d9cc807978e3604d18ca0/get-pip.py
PATH=/usr/local/bin:/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin
_=/usr/bin/env

看到有两个和 redis service 有关的环境变量

REDIS_MASTER_SR_SERVICE_HOST=10.103.116.170
REDIS_MASTER_SR_SERVICE_PORT=6379

k8s 会为每个 pod 的容器里都增加一组 service 相关的环境变量，也会随着 pod 或者 service 的变化而变化，有了这两个环境变量，我们就可以动态获取 IP，修改代码

if os.environ.get("envname") == "k8s": # 说明是在k8s中
    redis_server = os.environ.get("REDIS_MASTER_SR_SERVICE_HOST")
    redis_port = os.environ.get("REDIS_MASTER_SR_SERVICE_PORT")
    REDIS_URL = "redis://{}:{}/{}".format(redis_server, redis_port, 1)
else:
    REDIS_URL = "redis://{}:{}/{}".format('127.0.0.1', 6380, 1)

二、不同网络下 pod 之间是如何通信的

上面的例子中我们使用环境变量来解析服务的 IP，但是可以使用环境变量有一个限制，所有的 pods 须在一个 namespace 中，也就是说在同一个 namespace 中的 pod 才会共享环境变量，如果不在同一个 namespace 该如何访问呢？我们还是一个 python 的 flask 应用为例，这次我们将 redis 放到 default 的 namespace 中，flask 的应用放到 yyxtest 的 namespace 中。

2.1 创建 redis 的 pod 与 service

redis.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: redis
  name: redis-master
spec:
  selector:
    matchLabels:
      app: redis
  replicas: 1
  template:
    metadata:
      labels:
        app: redis
    spec:
      containers:
      - image: redis
        name: redis-master2
        ports:
        - containerPort: 6379

redis-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: redis-master-sr
  labels:
    name: redis-master
spec:
  ports:
  - port: 6379
    targetPort: 6379
  selector:
    app: redis

查看 pod 与 service 信息

# kubectl get pods
NAME                            READY   STATUS      RESTARTS   AGE
redis-master-wjq6t              1/1     Running     0          8m55s

C:\Users\54523\Desktop\k8stest>kubectl get service
NAME              TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGE
redis-master-sr   ClusterIP   10.97.140.58     <none>        6379/TCP         3m3s

2.2 创建 python 应用

#-*- coding:utf-8 -*-
# author:Yang
# datetime:2020/2/10 16:07
# software: PyCharm

from flask import Flask
from flask_redis import FlaskRedis
import time
import os

if os.environ.get("envname") == "k8s": # 说明是在k8s中
    redis_server = os.environ.get("REDIS_MASTER_SR_SERVICE_HOST")
    redis_port = os.environ.get("REDIS_MASTER_SR_SERVICE_PORT")
    REDIS_URL = "redis://{}:{}/{}".format(redis_server, redis_port, 1)
else:
    REDIS_URL = "redis://{}:{}/{}".format('127.0.0.1', 6380, 1)


app = Flask(__name__)
app.config['REDIS_URL'] = REDIS_URL
redis_client = FlaskRedis(app)

@app.route("/")
def index_handle():
    redis_client.set("reidstest",time.strftime("%Y-%m-%d %H:%M:%S",time.localtime(time.time())))
    name = redis_client.get("reidstest").decode()
    return "hello %s"% name

app.run(host='0.0.0.0', port=6000, debug=True)

上面是之前的代码，采用环境变量的方式，获取到 redis_server 和 redis_port，之前创建 flask 的应用的 pod 和 service 都没有指定 namespace,如果没有指定的话，默认是创建在了 default 的 namespace，由于 redis 也没有指定，所以它们之间是可以通过共享环境变量来解决服务地址的，那现在我们将 python 应用创建在 yyxtest 的 namespace 中，看看情况如何。
将先之前 python 应用打包 docker build -t flaskk8s:dns

创建 deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: flasktest
  name: flasktest
  namespace: yyxtest
spec:
  selector:
    matchLabels:
      app: flasktest
  replicas: 2
  template:
    metadata:
      labels:
        app: flasktest
    spec:
      containers:
      - image: flaskk8s:dns
        name: flaskweb
        imagePullPolicy: Never
        ports:
        - containerPort: 6000

再创建 service.yaml

apiVersion: v1
kind: Service
metadata:
  name: flask-service
  labels:
    name: flaskservice
  namespace: yyxtest
spec:
  type: NodePort
  ports:
  - port: 6000
    nodePort: 30003
  selector:
    app: flasktest

这次在 deployment 和 service 中的 metadata 中都添加了 namespace: yyxtest ，它们将会被创建到 yyxtest 的 namespace 中使用 kubectl get pods --namespace=yyxtest 来查看 pods，此时 pods 直接显示 error 了，通过查看 pods 里的日志发现，redis_port = os.environ.get("REDIS_MASTER_SR_SERVICE_PORT") 这行代码没有获取到 REDIS_MASTER_SR_SERVICE_PORT 的值，返回的是个 None，所以在之后的 redis 初始化时就报错失败了，这也说明，在 yyxtesxt 的名称空间中的 pod 里是没有 REDIS_MASTER_SR_SERVICE_PORT 这个环境变量的。
我们同样在 default 的 namespace 中也创建 flask 的 pod 和 service，此时就可以正常的访问。
我们使用 kubectl exec 命令分别进入到两个 namespace 空间中的 flask 应用的 pod 中
在 default 的名称空间中

# env
...
FLASK_SERVICE_SERVICE_HOST=10.109.55.91
REDIS_MASTER_SR_SERVICE_PORT=6379

它包含有这两个环境变量，但是在 yyxtest 的 pod 中却没有这两个环境变量，这也就说明，原来的代码在非 default 空间 (准确的说是和 redis 不在同一个空间中) 是不能正常运行的。

2.3 使用 dns 来解析服务地址

除了可以使用环境变量来解析服务地址，用的更多的应该是使用 dns 来解析了，在创建 redis 的 service 时，Kubernetes 会创建一个相应的 DNS 条目，该条目的形式是 ..svc.cluster.local，这意味着如果容器只使用 ，它将被解析到本地命名空间的服务。
比如在 yaml 文件中设置了

metadata:
  name: redis-master-sr

则会创建一个 redis-master-sr.default.svc.cluster.local 的记录, 我们在 default 名称空间中的 pod 试一下

# ping redis-master-sr
PING redis-master-sr.default.svc.cluster.local (10.97.140.58) 56(84) bytes of data

在 yyxtest 名称空间中的 pod 再试一下

# ping redis-master-sr
ping: redis-master-sr: Name or service not known

说明服务名只能在它所在的空间中 (本例中的 default) 有 dns 记录，不在它的空间 (本例中的 yyxtest) 中则不存在，但是我们注意中，在 default 空间中 redis-master-sr 解析到了 redis-master-sr.default.svc.cluster.local ,那么在非 default 空间中是否可以正常解析 redis-master-sr.default.svc.cluster.local 这个名称呢？

在 yyxtest 的 pod 中执行

ping redis-master-sr.default.svc.cluster.local
PING redis-master-sr.default.svc.cluster.local (10.97.140.58) 56(84) bytes of data

也是可以正常解析的，所以这时我们来修改一下 python 的代码

if os.environ.get("envname") == "k8s": # 说明是在k8s中
    REDIS_URL = "redis://{}:{}/{}".format("redis-master-sr.default.svc.cluster.local", 6379, 1)
else:
    REDIS_URL = "redis://{}:{}/{}".format('127.0.0.1', 6380, 1)

这时，我们就可以和 redis 不同的名称空间创建应用了。
