一、前言

Android 的 UI 自动化测试可以通过注入式和非注入式分别实现，通过注入式可以更加方便地与应用进行交互。QTA 团队提供的 Android UI 自动化测试框架QT4A, 是通过动态注入的方式来获取被测应用的控件树信息等，从而达到自动化测试的目的。本文主要介绍该动态注入的原理。

二、Android 动态注入概述

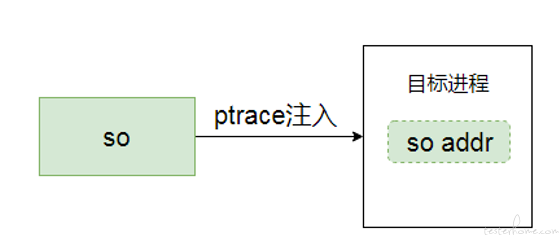

QT4A 中的动态注入是借助 ptrace 函数，该函数常用于断点调试或系统调用跟踪，由于其动态附着到远程进程的特性，我们可以在 Android UI 自动化测试中加以利用。QT4A 框架中将测试桩 so 动态库链接到被测应用进程空间，使得 so 中的函数在被测进程有对应地址，通过该地址即可在被测进程中调用 QT4A 的函数，与被测应用进行交互。

三、Android 动态注入条件限制

需要注意的是，通过 ptrace 函数虽然可以跟踪进程，修改被跟踪进程的内存和寄存器值，但正因其强大的能力，它也需在以下任一条件下满足才能成功执行：

• 设备已越狱 (root)
• 设备未 root 情况下，只能注入具有相同 uid 的进程。在 Android 中，可以通过如下两种方法达到：
  • 重打包 QT4A so 到被测 apk 包中实现 ；
  • 部分支持 run-as 命令的 Android 设备,也可以通过该命令切换到被测应用 uid 下再进行注入,该命令可用情况下则无需重打包。

QT4A 结合了这两种方案实现非 root 下的动态注入。

四、Android 动态注入整体流程

为了方便看结果，我们以注入一个简单的 so(hello.so) 为例，而不以 QT4A 真正的 so 为例。hello.so 主要包括了一个入口函数，主要代码如下：

int hook_entry(char * a){
    LOGD("Hook success, pid = %d\n", getpid());
    LOGD("Hello %s\n", a);
    return 0;
}

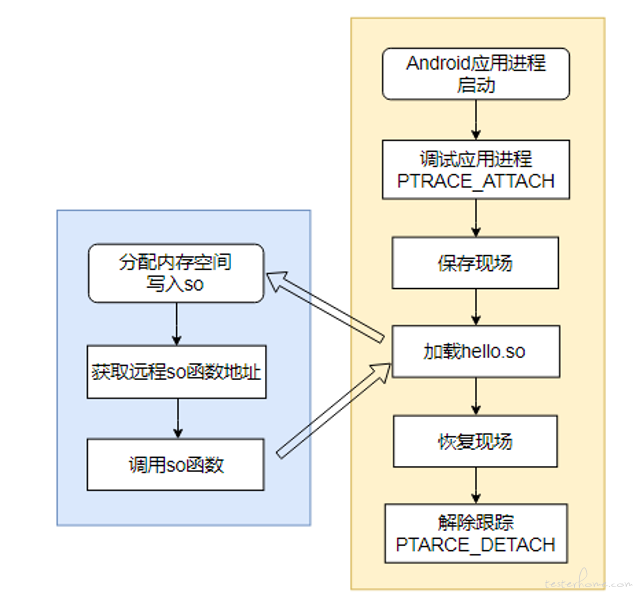

我们目标是将其注入到被测 Android 应用进程中，预期结果是在被测应用中输出上述日志内容。整体注入流程图如下：

首先通过 PTRACE_ATTACH 附着到远程进程：

ptrace(PTRACE_ATTACH, pid, NULL, 0)

在开始加载我们的 so 之前，我们先把远程进程的现场进行保护:

ptrace_getregs( target_pid, &regs )

如上，获取远程进程 (进程 id 为 target_pid) 的寄存器,然后将其保存到 original_regs 中:

memcpy( &original_regs, &regs, sizeof(regs) );

加载 hello.so 后可以恢复现场并解除进程跟踪：

ptrace_setregs( target_pid, &original_regs );
ptrace_detach( target_pid );

接下来重点介绍如何加载 hello.so。

五、获取远程函数地址

由于 hello.so 不在远程进程中，在远程进程中并没有 hello.so 相关的地址，要在远程进程加载 hello.so，首先需要分配内存空间写入 so，我们可以在远程进程中调用 mmap 函数为 hello.so 分配内存空间，但只有知道了函数地址才能开始调用，如何获取远程进程中的 mmap 函数地址呢？本节以获取 mmap 远程函数地址为例说明如何获取远程函数地址。

5.1 mmap 远程函数地址获取公式

同一系统库 (例如 mmap 所在的系统库 libc.so) 的 mmap 地址与 libc.so 基地址的偏移量，在当前进程和远程进程 (Android 应用) 中是相同的，所以，只要获取到当前进程的 libc 基地址 (假设用变量 local_handle 表示)、当前进程 mmap 地址 (local_addr)、远程进程 libc.so 基地址 (remote_handle)，即可根据如下公式获取远程 mmap 地址 (remote_addr)：

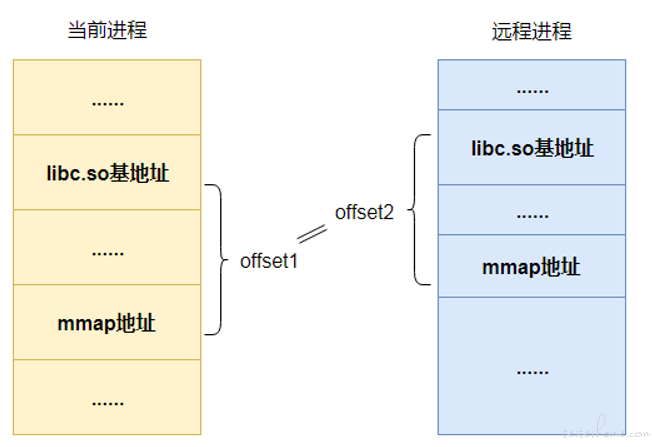

如上图，可获得公式：
local_addr - local_handle + = remote_addr - remote_handle，式子可转化为remote_addr = local_addr + remote_handle - local_handle
接下来首先获取 libc.so 基地址 (local_handle/remote_handle) 和当前进程 mmap 函数地址 (local_addr)。

5.2 获取 libc.so 基地址

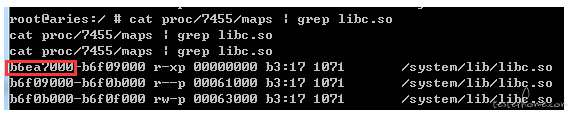

获取进程中 libc.so 模块基地址 (local_handle/remote_handle) 的方法为:

即在/proc/{pid}/maps路径中找到模块名，其中 pid 替换为目标进程的进程 id,对应的行首地址即为模块的基地址。如果在当前进程中读取当前进程的模块基地址，可读取/proc/self/maps路径下的模块地址即可。通过该方法可求得 local_handle/remote_handle 的值。

5.3 获取当前进程 mmap 函数地址

获取当前进程的 mmap 函数地址，有两种方法：

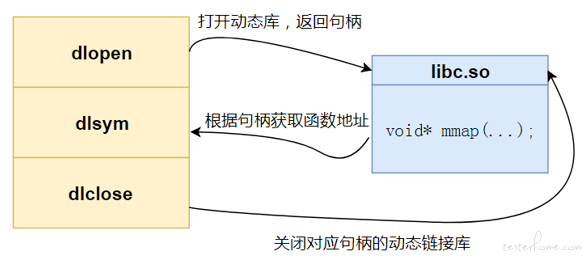

方法一：通过 dlopen/dlsym 的方式获取，如下图：

方法二：根据 elf 文件内容格式获取符号相对基地址的偏移量，加上当前进程中 libc.so 基地址，即可求得当前进程函数地址。实现在get_symbol_offset函数中，后续可详细见开源后的源码。

两种方法可以结合调用，更为可靠，整体调用代码如下：

/*
* 获取当前进程中的函数地址
* 调用：void* local_mmap_addr = get_func_addr(libc_path, "mmap");
*/
void* get_func_addr(const char* module_path, const char* func_name) {
    void* handle = dlopen(module_path, RTLD_NOW);
    if(handle != NULL){
        void* addr = dlsym(handle, func_name);
        if(addr != NULL) return addr;
    }
    uint32_t addr = get_symbol_offset(module_path, func_name);
    if(addr == 0) return NULL;
    return get_module_base(-1, module_path) + addr;
}

其中get_symbol_offset读取到了函数偏移值，get_module_base获取了 libc.so 基地址 (详细见《获取 libc.so 基地址》一节)，两者相加即为当前进程 mmap 函数地址 (local_addr)。
至目前为止，根据公式remote_addr = local_addr + remote_handle - local_handle，我们知道了 local_handle/remote_handle/local_addr 三个变量的值，从而可求得远程 mmap 地址 (remote_addr)。

类似的，其他远程函数地址的获取方法类似上述过程，区别在于函数所在的库不同、函数名不同而已，后续不再赘述。

六、远程进程函数调用

6.1 调用远程函数 mmap 分配内存空间

通过上一节分析，可知远程进程函数的地址获取方法，然后开始调用远程进程函数 mmap 分配内存空间,需要借助 ptrace 函数进行调用：

void* ret = ptrace_call( pid, remote_mmap_addr, parameters, 6, regs );

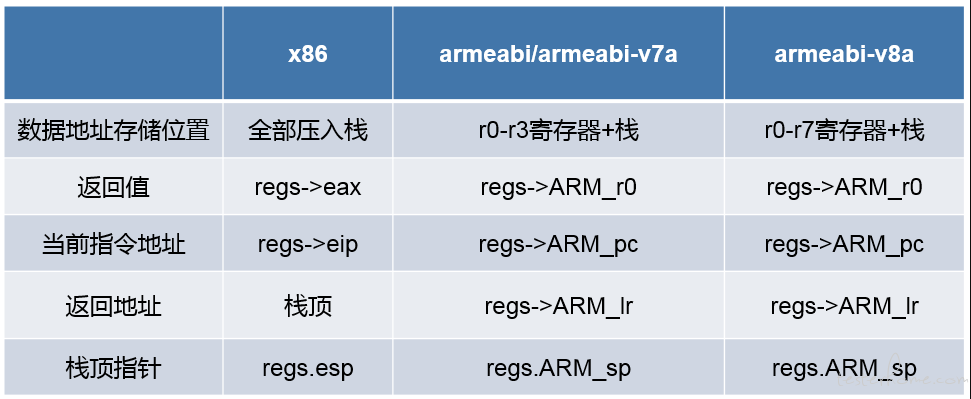

如上，传入所需的参数，可调用 mmap 函数分配内存空间并返回分配的内存地址。ptrace_call 函数首先会将调用的函数 (mmap) 所需的参数 (parameters) 从右到左压入堆栈，同时写入返回地址到对应寄存器中，并同步修改栈顶指针。请注意，不同的 CPU 架构所用的寄存器和数据压入方式有一定的差异，请按不同的 CPU 架构对应处理，这里总结了部分的差异：

将堆栈和寄存器值都设置完毕后，通过调用 ptrace 函数，并传入参数PTRACE_CONT使 mmap 函数得以执行。

6.2 往 mmap 分配的内存空间写入 hello.so 路径和参数

int ptrace_writedata( pid_t pid, uint8_t *dest, uint8_t *data, size_t size )

该函数实现往地址中写入字符串的功能，其中了利用 ptrace 函数提供的写内存空间的方法，通过传入参数PTRACE_POKETEXT及其他所需参数进行写入，我们首先将 hello.so 路径写入 mmap 分配的内存空间中 (remote_memory)。同理，hello.so 中的入口函数（hook_entry） 如果需要传入参数，也可通过这种方法写入 remote_memory 中。更多细节请参考后续开源出来的源码。而对应的，如果需要进行读操作，则传入参数PTRACE_PEEKTEXT及其他参数。

6.3 远程进程中调用 hello.so 的函数

目前为止，我们已经在远程进程中分配了内存，写入了 hello.so 和其函数hook_entry的参数。而我们又可以通过《获取远程函数地址》一节的方法，获取 hello.so 的函数地址，用变量 remote_func_addr 表示，接下来可以调用hook_entry函数：

ret = (long)ptrace_call( target_pid, remote_func_addr, parameters, param_size, &regs );

上述 ptrace_call 的函数的详细过程参考《6.1 调用远程函数 mmap 分配内存空间》一节。

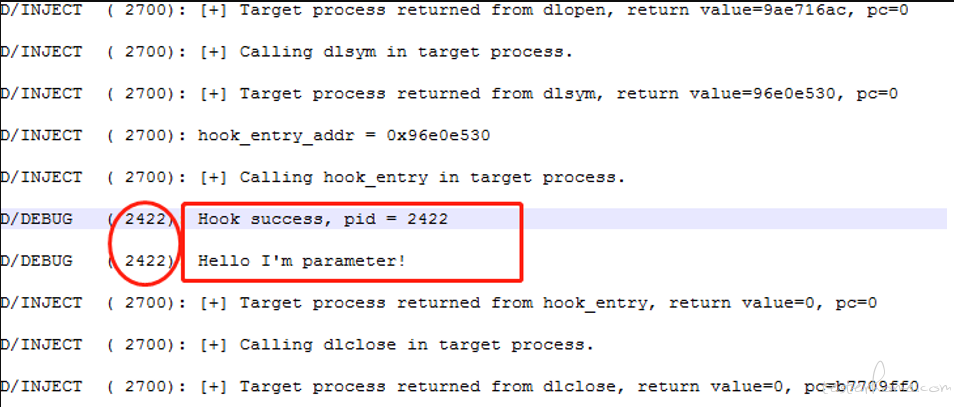

调用结果如下图：

可以看到，hello.so 中的hook_entry函数中的日志 (Hook success……) 在目标进程（2422）中打印出来了，证明我们的注入已成功。

七、总结

本文分析了 QT4A 所涉及的 Android 动态注入过程，QT4A 利用该过程注入 QT4A 测试桩到被测 Android 应用进程中，达到与应用通信的目的。整个注入过程比较关键的是获取远程函数地址和调用远程函数。调用远程函数需要首先通过 mmap 分配内存写入待注入 so(hello.so) 和其函数所需参数,同时需要维护寄存器和堆栈状态，不同 CPU 架构有所差别。
