定义

因果图法就是从程序规格说明书的描述中找出因（输入条件）和果（输出或程序状态的改变），通过因果图转换为判定表，最后为判定表中的每一列设计一个测试用例。

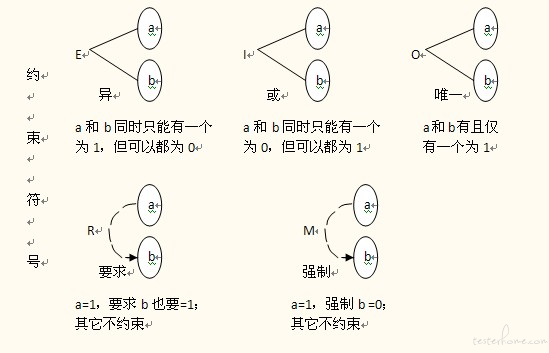

首先我们来了解一下因果图的基本符号:

应用范围

更复杂的条件组合,2^{n,n 比较多的时候}

使用步骤

1) 根据程序规格说明书描述的语义内容，分析并确定 “因” 和 “果”；

2) 将 “因” 和 “果” 表示成 “因果图”；

3) 在因果图上使用若干个约束符号来标明约束条件；

4) 将得到的因果图转换成判定表；

5) 为判定表中每一列所表示的情况设计一个测试用例。

案例

以中国象棋中马的走法为例子，具体说明：

1、如果落点在棋盘外，则不移动棋子；

2、如果落点与起点不构成日字型，则不移动棋子；

3、如果落点处有自己方棋子，则不移动棋子；

4、如果在落点方向的邻近交叉点有棋子（绊马腿），则不移动棋子；

5、如果不属于 1-4 条，且落点处无棋子，则移动棋子；

6、如果不属于 1-4 条，且落点处为对方棋子 (非老将) ，则移动棋子并除去对方棋子；

7、如果不属于 1-4 条，且落点处为对方老将，则移动棋子，并提示战胜对方，游戏结束。

案例分析 -- 因果图

1) 根据程序规格说明书描述的语义内容，分析并确定 “因” 和 “果”；

原因：

1、 落点在棋盘外；

2、 不构成日字；

3、 落点有自方棋子；

4、 绊马腿；

5、 落点无棋子；

6、 落点为对方棋子；

7、 落点为对方老将。

结果：

21、 不移动；

22、移动；

23、移动己方棋子消除对方棋子；

24、 移动并战胜对方。

2) 将 “因” 和 “果” 表示成 “因果图”,并标明约束条件；

3) 将得到的因果图转换成判定表；

11 这个结点称做中间结点，是为了让因果图的结构更加明了，简化因果图导出的判定表。分析得出以下两个结论:

只有 1、2、3、4 都不成立时，产生 11，跟 5、6、7 结合分别得出 22、23、24 三个结果；

不管 5、6、7 哪个成立，只要 1、2、3、4 有一个成立，就产生结果 21；再加上落点有自方棋子的状况。

可以得到判定表如下：

　　进一步分析，将各种不可能产生的组合情况，取消掉，图中用灰色表示。这些都是之前没有写的一些约束条件导致的。比如落点在棋盘外，那么落点就不可能在对方棋子上了。

4) 为判定表中每一列所表示的情况设计一个测试用例。

5. 总结

　　因果图常和判定表结合起来使用,先用因果图后用判定表.

备注说明:
该文应该是搜集整理过来的,只是觉的定义和解释的比较规范,非本人原创.若有不当,请联系我,更新援引说明.
