# 开源项目：移动自动化测试框架 DisCartierEJ 之 CartierEJ 介绍
@ author Juan Liu
@ Date 2017/06/04

背景介绍

在使用 DisCartierEJ 进行 Case 使用的时候，我们需要编写自己的 Case，而对 Case 的编写是有要求的，这个要求并不是说，有额外的难度（相反可能是降低了难度）。主要是因为在 DisCartierEJ 从 STF 获取 devices 信息注入（render）到 docker_compose.yml 模块中生成每一个设备对应的 docker_compose.yml，也就是注入到容器的环境变量中。而 case 需要将这些信息从环境中读取出来，这个时候就需要将相关的参数对应，而 CartierEJ 可以很好的获取这些信息。下面会仔细讲解这个方面。

DisCartierEJ 和 CartierEJ 的关系是既不充分也不必要关系，只是两者结合可以更好的使用。

CartierEJ 是什么？

CartierEJ 是一个尝试将移动 UI 自动化，进行规范化编写的” 微框架 “，以便于开发者可以很简单地开发。开发者只要按照已有的模板进行复制，修改就可以，增加效率，降低了成本。

CartierEJ 目标？

CartierEJ 的目标是建立一个移动 UI 自动化开发模板。希望将开发测试工程师开发 case 的时间降低到半天以内（甚至半小时以内）。

CartierEJ 的项目结构

CartierEJ 主要分为以下几个部分，PV、Action、Utility、Test 三个部分。

  1. PV 是 page 页的结合，在编写的过程中，我们将一个 app，分为主要的一些页面。比如，小红书 APP，分为：login_page、home_page、main_page、order_page 等，在每一个模块内，将一个页面的所有的元素包含在一个 class 类。
  2. Action 是将对每一页的操作结合，比如 login_action 模块，是对 login_page 上面元素的所有操作结合。
  3. Utility 主要包含两个模块，一个是 wait 模块，主要是用来进行对查找元素超时时候的一些操作，这个原来的 webdriver 模块包含，但是我们改了一下，所以单独拿出来了。

  4. white_list 这个模块要单独强调一下。在我们进行流程 case 运行的过程中，会出现一些额外的情况，比如出现更新框，出现弹框等，这个其实不是错误，但是会影响流程的执行。这个时候，我们做了一个白名单去处理这些情况，避免了额外的报错。

    比如，有的 app 会出现更新按钮框。这个时候，我们在白名单中如果已经包含了处理这个更新按钮，那么我们会点掉这个更新框，并将图截下来保存，然后继续执行。

  5. Test 模块，主要运行 case 的地方。

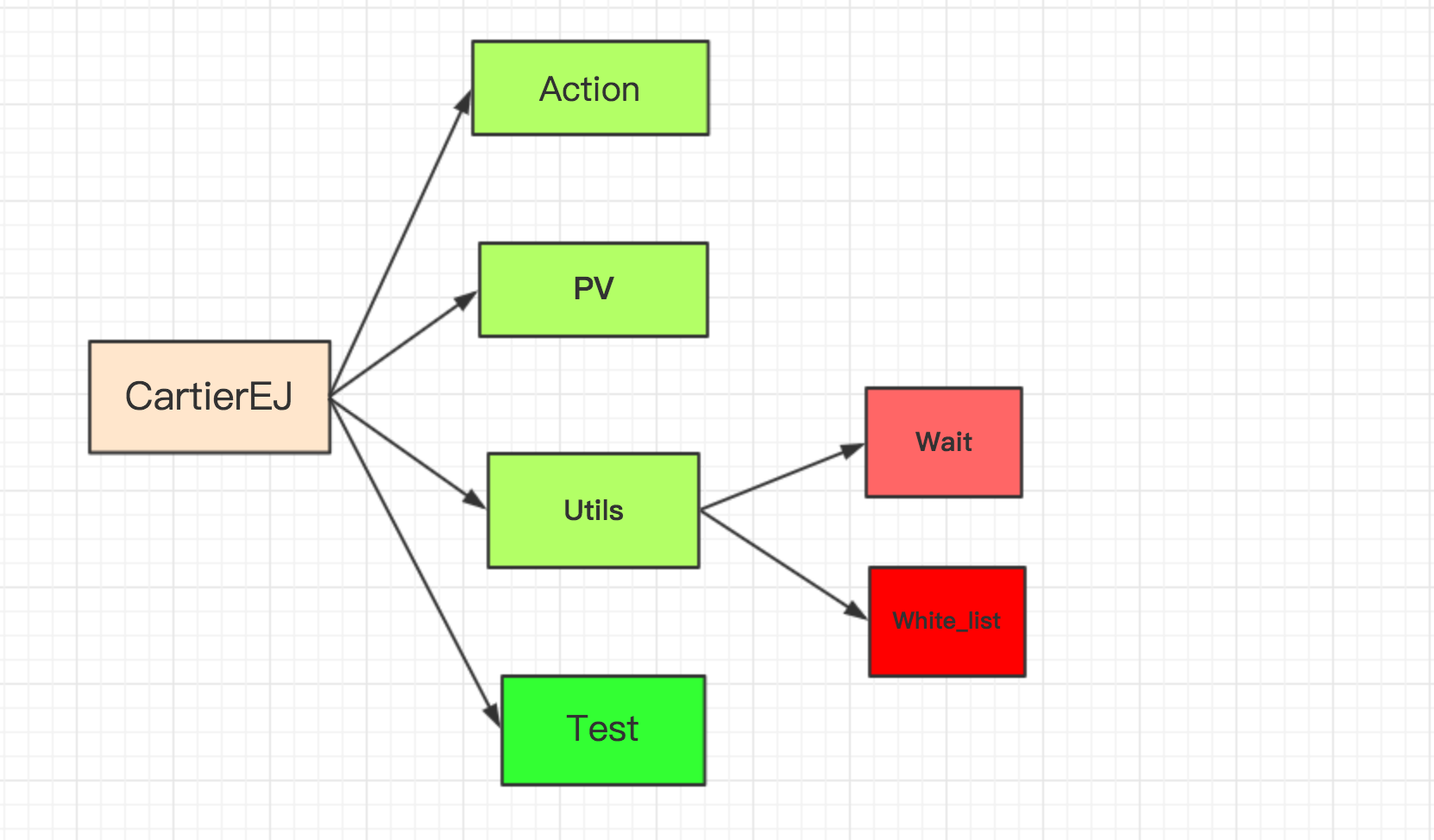

    上图是框架的大概结构。

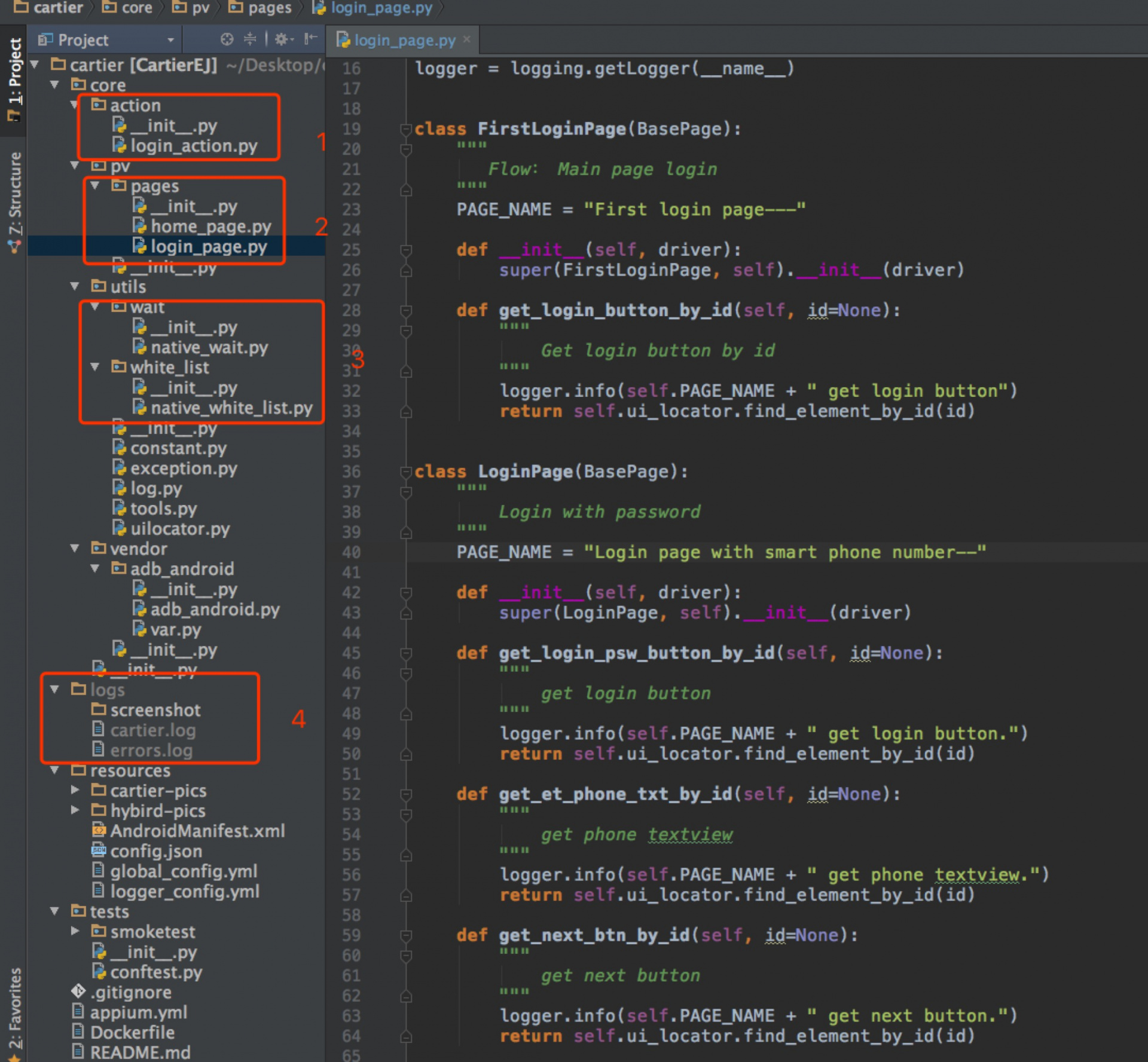

    下图是实际的项目结构。

    DisCartierEJ 如何与 CartierEJ 进行消息传递。

    本地 case 代码要和 Appium 进行交流，需要 desired_capabilties。在 DisCartierEJ 中的 case 代码是在 docker 的 appium_cartierej_anriod 的镜像里。这个时候，我们需要将从 stf 获取的信息传递给 case，然后 case 得到整个信息和 appium 进行通信。

两者的通信，我们是通过，环境变量来实现的。这个可以从 CartierEJ 下 tests 的 conftest.py 文件可以得到。


@pytest.fixture(scope="session")
def desired_caps(request):
"""
Used to test multi devices
"""
desired_caps = defaultdict(list)
desired_caps['platformName'] = 'Android'
try:
version = os.environ.get("PLATFORM_VERSION")
app_name = os.environ.get("APK_NAME")
devices_name = os.environ.get("DEVICES_NAME")
except KeyError:
logger.error("No environment variables for desired caps")
return None
if version is None or app_name is None or devices_name is None:
return None
desired_caps['platformVersion'] = version
desired_caps['app'] = app_name
desired_caps['deviceName'] = devices_name
desired_caps['newCommandTimeout'] = os.environ.get("NEW_COMMAND_TIME_OUT")
desired_caps['unicodeKeyboard'] = True
desired_caps['resetKeyboard'] = True
desired_caps['noReset'] = False
return desired_caps

下面我们用一个实例来说明。

Demo

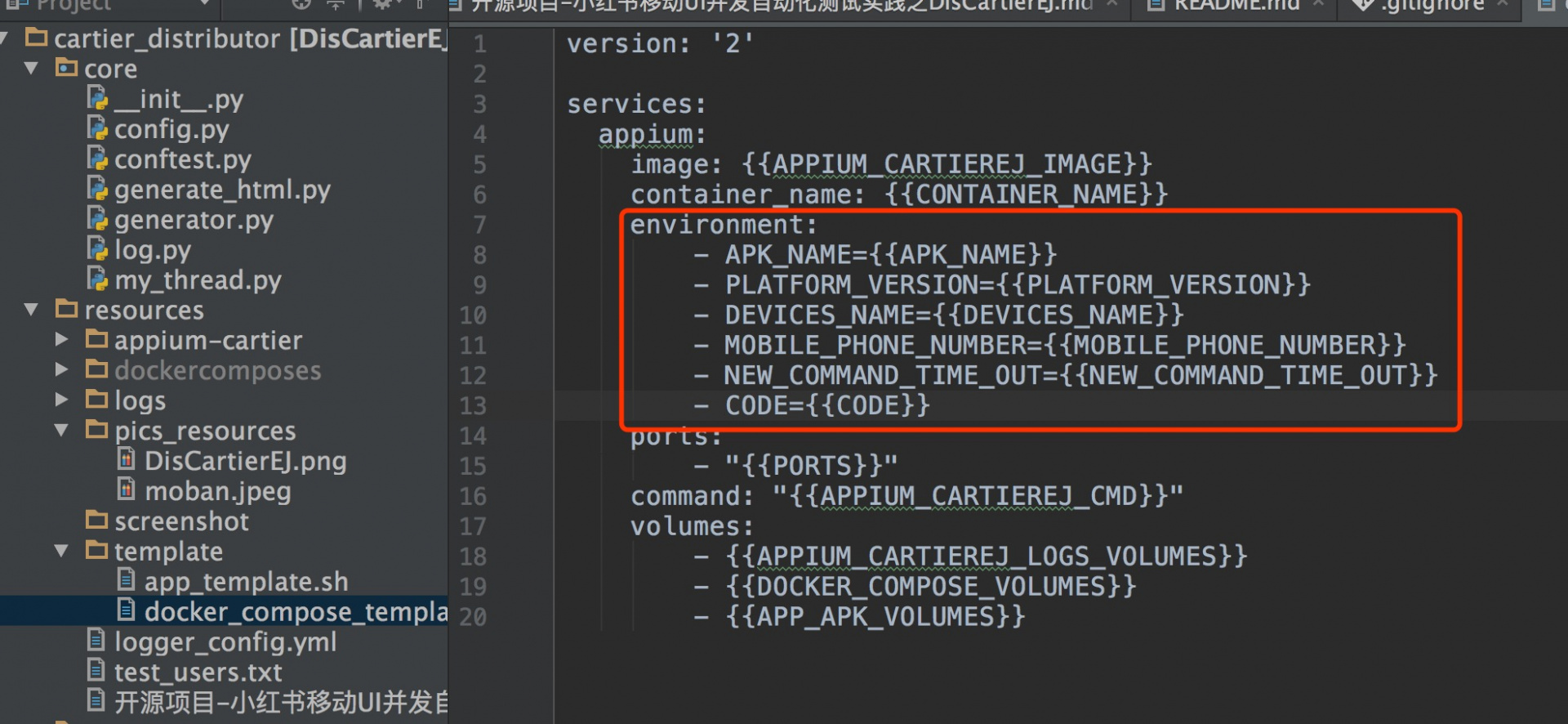

首先我们看一下 DisCartierEJ 中的 docker_compose.yml 的模板文件。

图中红色框框，就是一个手机需要的基本信息。这些信息需要从 stf 上获取。

使用项目中下的 conftest.py 模块中的 get_stf_device 方法得到 devices 信息。

def get_stf_devices(cond=None):
"""
According conditions to filter devices on STF and return

:param cond: conditions to filter devices
:return: list of devices meeting conditions
"""
logging.info("Get devices from stf platform.")
http_stf = Selector(url=v.STF_URL, token=v.TOKEN)
http_stf.load()
devices = http_stf.find(cond).devices()
logger.info("Devices length is : " + str(len(devices)))
return devices
其中的 cond 语句如何编写大家可以参考使用 stf_selector 对 stf 的刷选，这个工具语法非常简单。

cond = (where("present").exists()) \
& (where("abi").exists()) \
& (where("using").exists()) \
& (where('present') == True) \
& (where('using') == False)
devices = get_stf_devices(cond=cond)
这里的条件如下，然后我们就可以得到 devices 信息。然后 render 到模块中。主要的步骤就是先使用 docker_composes_data，在使用 generator_docker_composes 方法即可。

最后会在 resources/dockercomposes 文件夹下生产各个设备的 docker_compose.yml。

结果如下：

version: '2'
services:
appium:
image: suifengdeshitou/appium-cartierej-android:latest
container_name: cdf1b667
environment:
- APK_NAME=/apk_shell/com.xingin.xhs-test-4.20.apk
- PLATFORM_VERSION=5.0
- DEVICES_NAME=xxx.xxx.xxx.xxx:7641
- MOBILE_PHONE_NUMBER=xxxxxxxxxxx
- NEW_COMMAND_TIME_OUT=60
- CODE=xxxx
ports:
- "4723"
command: "bash /app_shell/app.sh"
volumes:
- /Users/red/tmp/logs/cdf1b667:/opt/node/CartierEJ/logs
- /Users/red/PycharmProjects/DisCartierEJ/resources/dockercomposes/cdf1b667:/app_shell
- /Users/red/temp/appium:/apk_shell

这个时候就会在每一个启动的容器内把设备的信息设置为环境变量。这个时候，case 中的代码就会去取这些环境变量然后得到设备信息，然后连接 appium 进行交互。

以上就是 DisCartierEJ 与 CartierEJ 之间的信息传递过程

需要注意的两点

  1. 下载 CartierEJ 编写完代码以后，要上传到自己的 github 上，并重新利用 dockerfile 去生产镜像（其实也就是在 appium_cartierej_android 镜像中使用新的代码）。
  2. 需要修改 config.py 中相关信息，并把所需要的 apk 放在合适的位置。

延伸

GitHub 上的 CartierEJ 只有 Native 的代码，在实际的过程中还需要 webview 相关的部分（在小红书内部已经基本实现了）。未来会慢慢地提交上去。

感受

自己想的和写出来的还是有点不一样的，写的要求更高，如果有不懂的地方，希望大家回复我。

其他

之前的 DisCartierEJ，由于自己是新手，有个模块的功能有缺陷，不过已经修改了，如果之前你 fork 了，可以重新 fork 一下。
